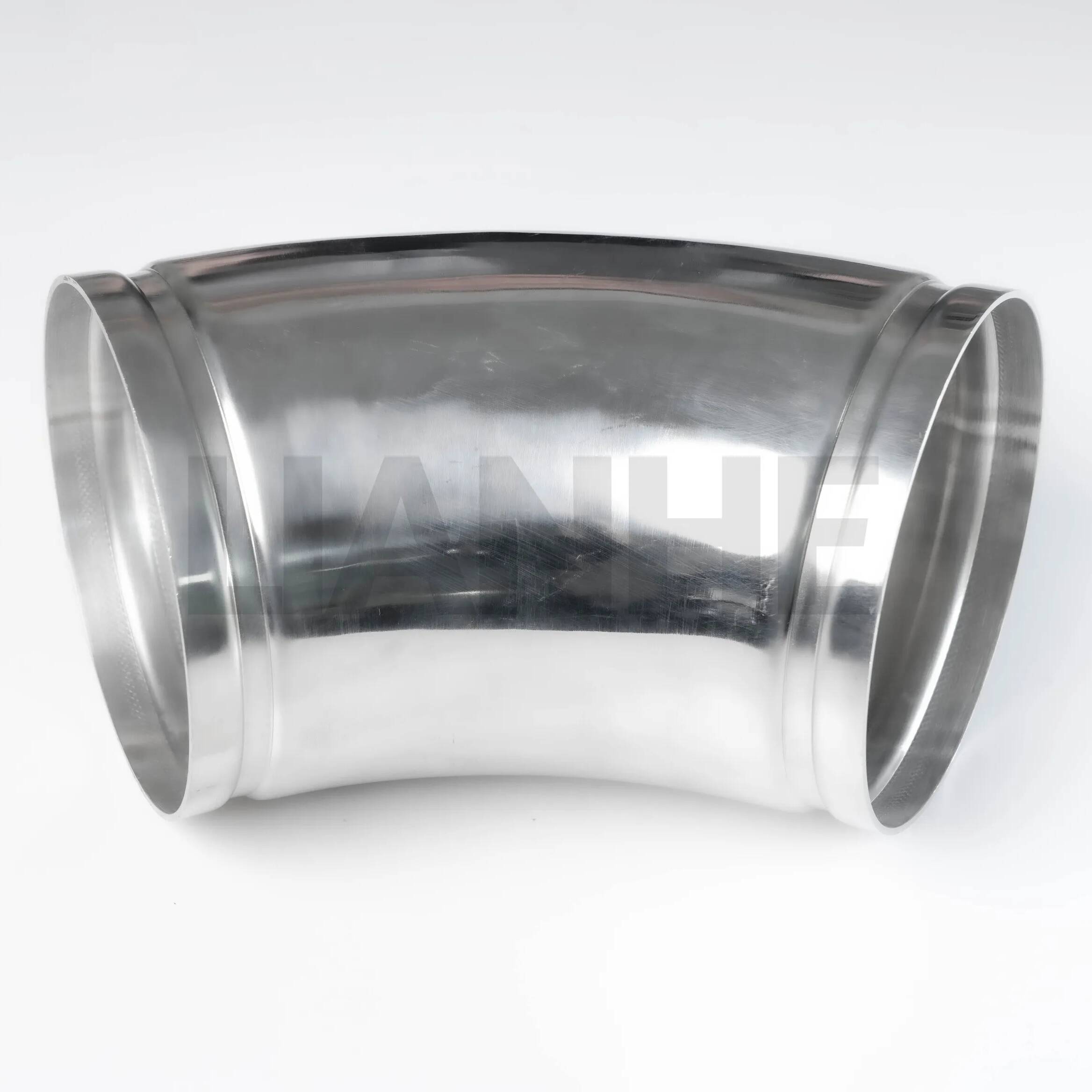

Roestvrijstalen groef 45DEG-elleboog voor zwaar uitgevoerde leidingen

Toepassingspijplijnsysteem:drinkwaterpijpleiding, aardgaspijpleiding, directe drinkwaterpijpleiding, pijpleiding voor milieubeschermingsapparatuur, stoompijpleiding, airconditioningpijpleiding, verwarmingspijpleiding, industriële waterpijpleiding, enz.

Maatbereik: 2”~8” (DN50~DN200)

Dikte：1~5MM

SstandaardS: GB, EN, DIN, ASME

Materiaal: 0Cr18Ni9 SS304 S30408 SUS304 1.4301, 0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404, SS304L S30403 1.4306, SS316L S31603 1.4404.

Verbinding Mode van Szak Een: Groef;

Nominale druk: PN16; Waterdruktest:2,5 MPa; Testdruk luchtdichtheid: 1,05 MPa.

Productvoordelen:
1, hoge weerstandssterkte: 304 roestvrijstalen buis treklicht ≥520Mpa
2, corrosiebestendigheid: de oxidefilm op het oppervlak van de buisfittingen zorgt ervoor dat de roestvrijstalen buisfittingen een goede corrosieweerstand hebben.
3, lange levensduur: roestvrijstalen materiaallevensduur tot 100 jaar, levensduur van de pijp meer dan 70 jaar.
4. Lage stromingsweerstand: de binnenwand van roestvrijstalen klembuisfittingen is glad en de stromingsweerstand is zeer laag.
5, goede seismische prestaties: hoge treksterkte bij de compressie, zodat het de mogelijkheid van waterlekkage veroorzaakt door waterslagtrillingen, pijpleidingresonantie en aardbeving effectief kan verminderen.
6, hoge drukbestendigheid: prestatietest voor leidingwaterdruk, bestand tegen druk van 2,5 mpa (dat wil zeggen 24,5 kg kracht / CM²)
7, milieubescherming: roestvrijstalen materialen kunnen worden gerecycled, vrij van vervuiling, bevorderlijk voor duurzame ontwikkeling, en roestvrij staalafval heeft ook een aanzienlijke economische waarde.
8, eenvoudige installatie: steek de buis in de buisfitting met een speciaal gereedschap dat op zijn plaats wordt geklemd, dan is de traditionele las- of draadinterface eenvoudig.
9, geschikte ingebedde installatie: klembuis om te voldoen aan de eisen van ingebedde installatie, kan worden geïnstalleerd, kan ook ingegraven muurinstallatie zijn
10, lage uitgebreide kosten: lange levensduur, geen onderhoudskosten, geen verborgen waterlekkage, niet gemakkelijk te verouderen, lage temperatuur en explosieveilige buis.
11, slijtvast: roestvrij staalmateriaal is bestand tegen langdurige erosie tot 30 meter/seconde.
12, gezondheid: roestvrij staal is een erkend gezondheidsmateriaal dat in het menselijk lichaam kan worden geïmplanteerd, secundaire vervuiling van water kan elimineren en de zuiverheid van water kan behouden.
13, goede afdichting, geen lekkage;

Stuur onderzoek

Productomschrijving

Overzicht

De roestvrijstalen groef 45 graden elleboog is een zeer sterke pijpfitting ontworpen voor gegroefde leidingsystemen en biedt een betrouwbare, trillingsbestendige oplossing voor het veranderen van de pijprichting in zware toepassingen. Deze elleboog is vervaardigd uit roestvrij staal 304 of 316 en heeft een gegroefd uiteinde (conform AWWA C606) dat kan worden aangesloten op koppelingen of kleppen zonder schroefdraad of lassen, waardoor snelle installatie en onderhoud mogelijk zijn.

Functies

Voordelen van gegroefde verbindingen:

De gegroefde uiteinden van de AWWA C606 zijn geschikt voor mechanische koppelingen (bijv. Victaulic-stijl), waardoor installatie in enkele minuten mogelijk is met eenvoudige sleutels, waardoor de arbeidskosten met 40% worden verlaagd in vergelijking met gelaste systemen.

Groefafmetingen (diepte, breedte) nauwkeurig bewerkt met een tolerantie van ±0,1 mm voor consistente koppelingsaangrijping.

Robuuste constructie:

Naadloze of gelaste roestvrijstalen behuizing (304 voor algemeen gebruik, 316 voor corrosieve omgevingen), met vloeigrens ≥250 MPa en slagvastheid (Charpy V-notch ≥27 J bij 20°C).

Het hoekontwerp van 45° vermindert de spanningsconcentratie in vergelijking met 90°-ellebogen, ideaal voor toepassingen met veel trillingen zoals pompen en compressoren.

Stroomoptimalisatie:

Gladde interne straal (1,5x buisdiameter) minimaliseert turbulentie en drukverlies, met gepolijste boring (Ra ≤1,6μm) voor laminaire stroming in water-, olie- en gassystemen.

De groeflocatie weg van de bocht zorgt ervoor dat koppelingsafdichtingen niet worden beïnvloed door buisdoorbuiging, waardoor de lekweerstand bij thermische uitzetting behouden blijft.

Naleving en testen:

Voldoet aan de ASME B16.24-, MSS SP-83- en AWWA C606-normen, hydrostatisch getest tot 1,5x MAWP (tot 300 PSI voor 304 roestvrij staal).

Optioneel elektrolytisch polijsten voor systemen met hoge zuiverheid, waardoor de oppervlakteruwheid wordt verminderd tot Ra ≤0,8 μm voor farmaceutische en halfgeleidertoepassingen.

Sollicitatie

Perfect voor zware leidingen en leidingen met grote diameter:

Waterdistributie: Gemeentelijke waterleidingen, afvalwaterzuiveringsinstallaties en brandbeveiligingssystemen (NFPA 20-conform), met gegroefde verbindingen die een snelle uitbreiding van leidingnetwerken mogelijk maken.

Industriële installaties: Koelwatercircuits, stoomleidingen en transportsystemen voor bulkmateriaal in energiecentrales en raffinaderijen, waarbij roestvrij staal 316 bestand is tegen chloride-spanningscorrosie.

Mechanische systemen: Trillingsgevoelige apparatuurverbindingen (bijv. pompen, generatoren), met gegroefde koppelingen die kleine verkeerde uitlijningen absorberen en de spanning op de elleboog verminderen.

Maritiem en offshore: Zeewaterinlaatsystemen en dekleidingen, met roestvrij staal 316 dat superieure weerstand biedt tegen zoutwatercorrosie en biofouling.

Veelgestelde vragen

Vraag: Wat is de maximale beschikbare leidingmaat??

A:Maten variëren van 2" tot 48" NPS, met aangepaste formaten beschikbaar voor speciale projecten.

Vraag: Kunnen gegroefde bochten worden gebruikt in bovengrondse en ondergrondse installaties?

A:Ja, geschikt voor beide omgevingen; gebruik polyethyleen behuizing voor ondergrondse bescherming in corrosieve bodems.

Vraag: Hoe galvanische corrosie met ongelijksoortige metalen te voorkomen?

A:Gebruik diëlektrische koppelingen bij het verbinden van roestvrijstalen ellebogen met koolstofstalen buizen, en breng anticorrosietape aan op de gegroefde uiteinden.

Vraag: Wat is het aanbevolen aanhaalmoment voor koppelbouten?

A:Volg de richtlijnen van de fabrikant van de koppeling, doorgaans 50-70 N·m voor 2"-12" bochten om een uniforme afdichtingsdruk te garanderen.

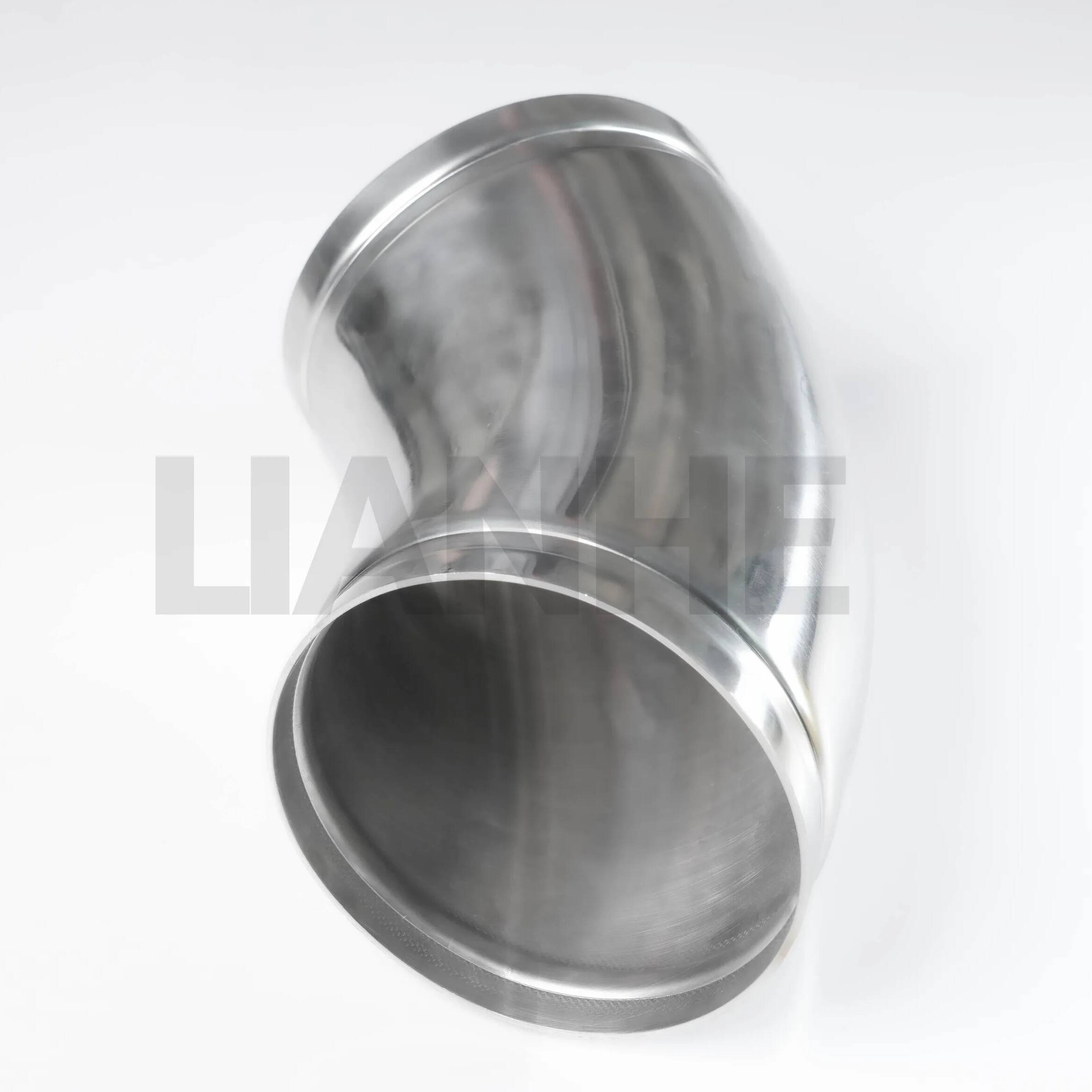

45DEG ELBOW 2 (2)_2336_2336
