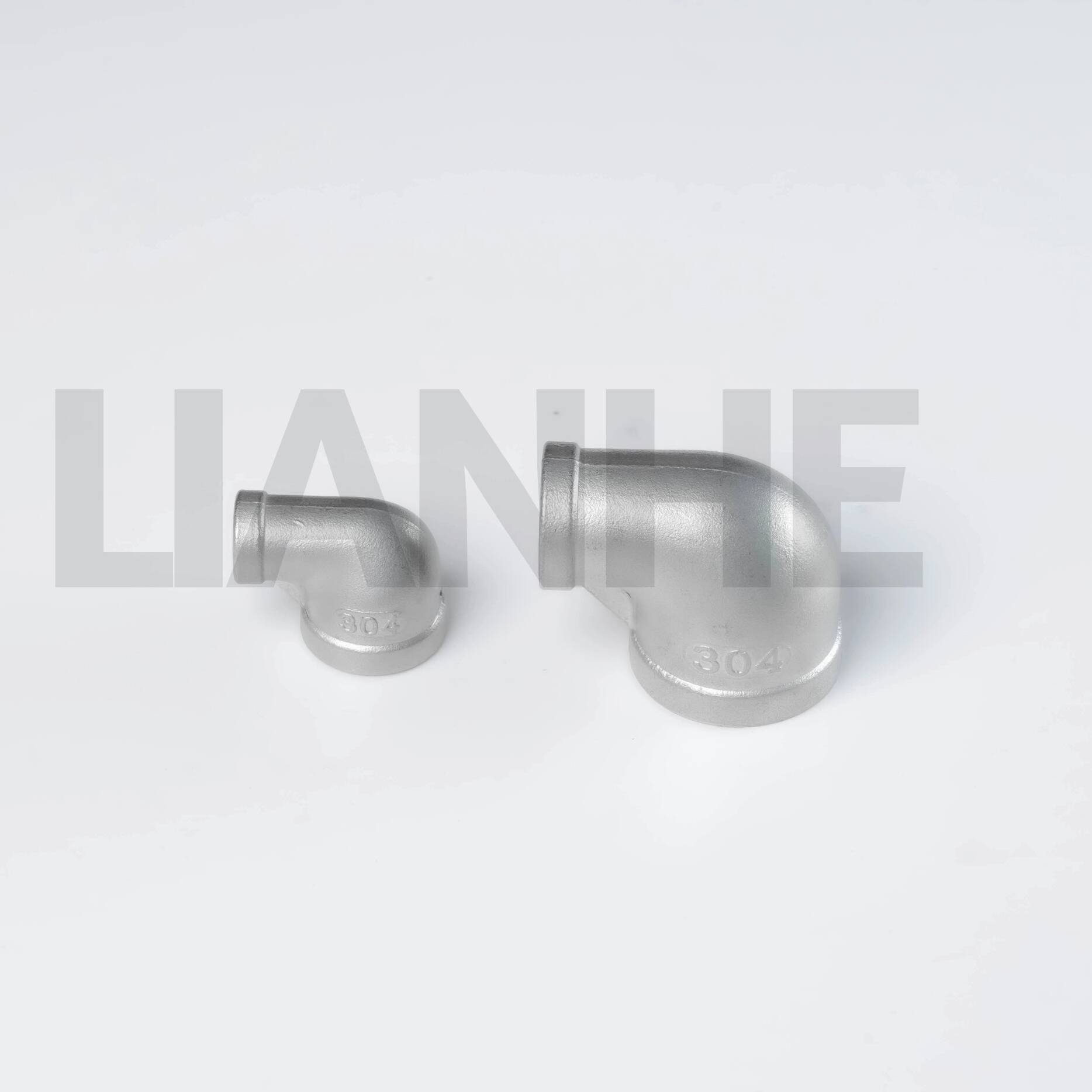

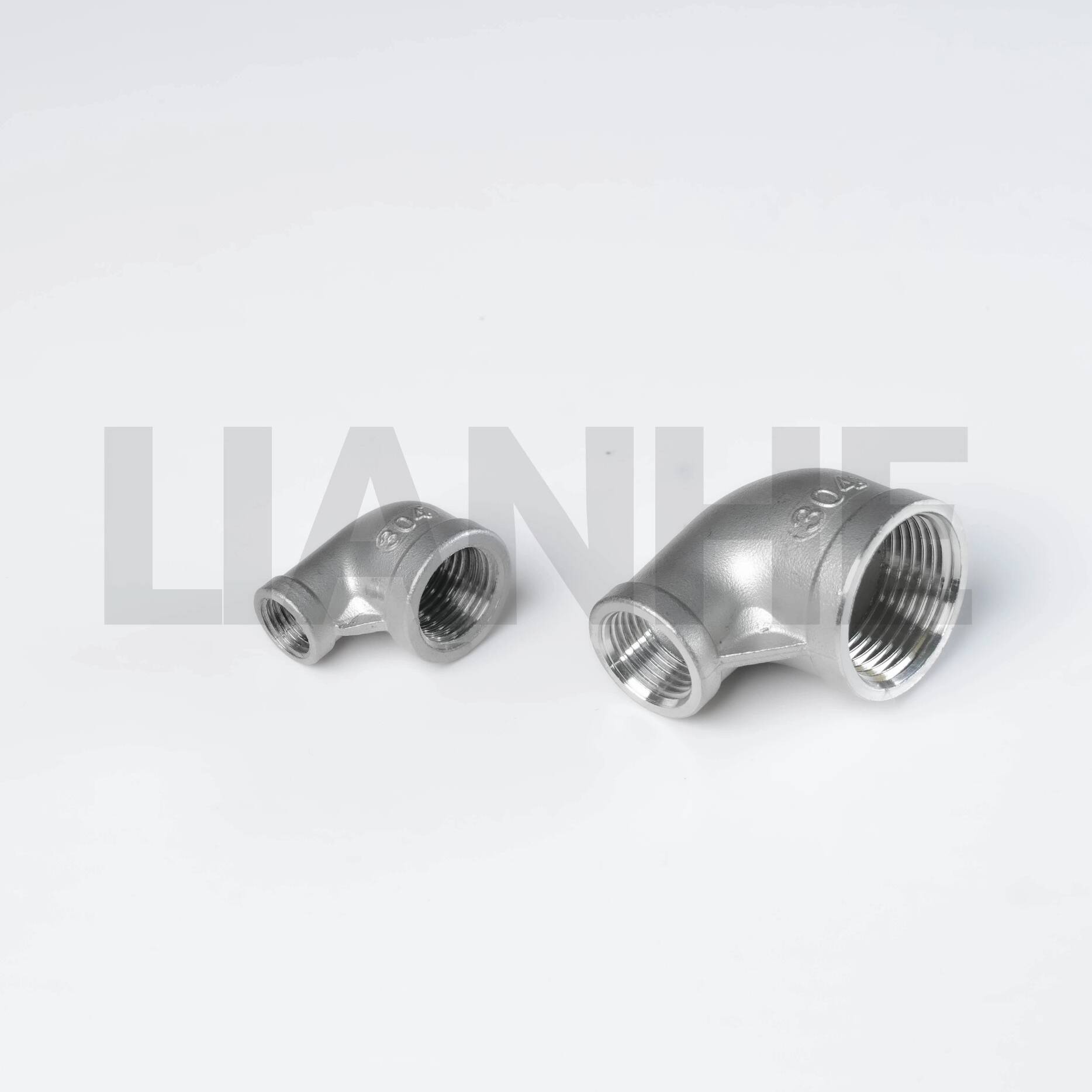

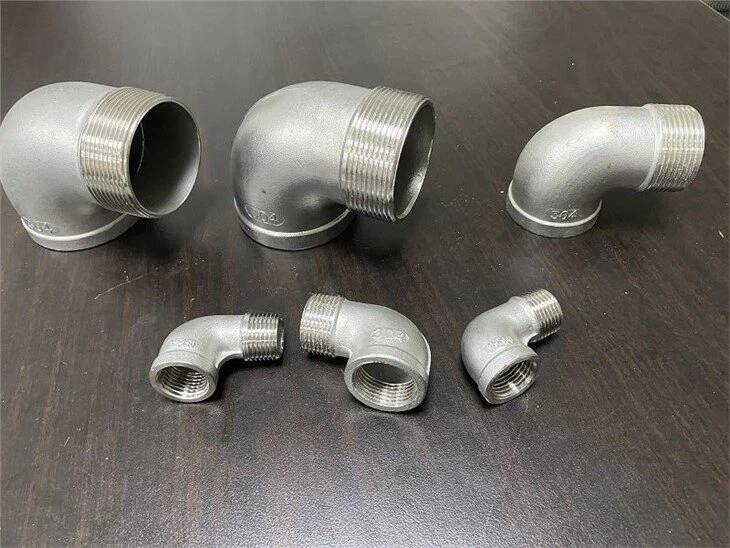

90DEG roestvrijstalen elleboogfittingen met binnendraad voor leidingsystemen

Overzicht

De 90 graden roestvrijstalen elleboogfittingen met binnendraad zijn nauwkeurig ontworpen buiscomponenten die zijn ontworpen om de buisrichting in leidingsystemen met schroefdraad te veranderen, terwijl de structurele integriteit en lekweerstand behouden blijven. Deze ellebogen zijn vervaardigd uit hoogwaardig 316 roestvrij staal (ASTM A312) en hebben gladde interne oppervlakken en nauwkeurige schroefdraadafmetingen om een ​​naadloze stroming en veilige verbindingen te garanderen in corrosieve en zeer zuivere toepassingen.

Functies

Premium materiaal en constructie:

316 roestvrij staal (3,5% molybdeengehalte) biedt superieure weerstand tegen door chloride veroorzaakte putcorrosie en spleetcorrosie, 50% duurzamer dan 304 roestvrij staal in maritieme omgevingen.

Het investeringsgietproces zorgt voor een uniforme wanddikte (±10% tolerantie) en een gladde boring (Ra ≤1,6 μm), waardoor turbulentie en sedimentophoping worden verminderd.

Precisie draadsnijden:

Vrouwelijke NPT-schroefdraad (ANSI/ASME B1.20.1) met 60° draadhoek en 11,5 draden per inch (voor 1/2"-2" maten), getest tot 1,5x werkdruk voor lekvrije verbindingen.

Afgeschuinde inlaat-/uitlaatranden voorkomen bramen en vergemakkelijken het inbrengen van buizen, waardoor de installatietijd met 20% wordt verkort.

Veelzijdig ontwerp:

Verkrijgbaar in nominale leidingmaten (NPS) 1/8" tot 4", met schema 40 (standaarddruk) en schema 80 (hogedruk) opties (tot 3.000 PSI).

De hoek van 90° zorgt voor een optimale verandering van de stroomrichting en minimaliseert het drukverlies, met een straal gelijk aan 1,5x de buisdiameter voor een soepele laminaire stroming.

Naleving en certificering:

Voldoe aan de ASTM A312-, ASME B16.11- en MSS SP-83-normen, met rapporten over de traceerbaarheid van materialen beschikbaar voor kritische toepassingen (bijvoorbeeld de farmaceutische industrie en de ruimtevaart).

Gepassiveerd oppervlak (verwijdering van de oxidelaag) voor zeer zuivere systemen, waardoor het uitlekken van metaalionen in gedeïoniseerd water en chemische processen wordt verminderd.

Sollicitatie

Ideaal voor leidingsystemen die corrosiebestendigheid en nauwkeurige richtingsverandering vereisen:

Maritieme techniek: Zoutwaterkoelsystemen, leidingen aan boord en offshore-platforms, waarbij roestvrij staal 316 meer dan 10 jaar bestand is tegen zeewatercorrosie.

Chemische verwerking: Hoogzuivere chemische transportlijnen, compatibel met agressieve media zoals zwavelzuur, natriumhydroxide en organische oplosmiddelen.

Voedsel en farmacie: Sanitaire toepassingen met elektrolytisch gepolijste oppervlakken (Ra ≤0,8μm), conform 3-A Sanitaire Standaarden en FDA 21 CFR Part 177.

HVAC en koeling: condensaatleidingen, koelmiddelleidingen en persluchtsystemen in ruwe omgevingen (bijv. kustfaciliteiten, industriële diepvriezers).

Veelgestelde vragen

Vraag: Kunnen deze ellebogen worden gelast in plaats van van schroefdraad voorzien??

A:Nee, dit zijn schroefdraadfittingen; gebruik voor gelaste toepassingen stomplasellebogen (ASTM A403 WP316).

Vraag: Wat is het temperatuurbereik voor roestvrij staal 316?

A:-250°C tot 800°C, geschikt voor cryogene en hoge temperatuurprocessen met goede thermische isolatie.

Vraag: Hoe het gepassiveerde oppervlak voor hoogzuivere systemen te reinigen?

A:Spoel met gedeïoniseerd water of gebruik niet-schurende schoonmaakmiddelen; vermijd op chloride gebaseerde oplosmiddelen om de corrosieweerstand te behouden.

Vraag: Zijn er niet-magnetische opties beschikbaar??

A:Ja, 316L roestvrij staal (koolstofarm) biedt een lage magnetische permeabiliteit, ideaal voor leidingen in magnetische resonantiebeeldvorming (MRI).
