Wat maakt stomplasfittingen betrouwbaar in veeleisende leidingsystemen?

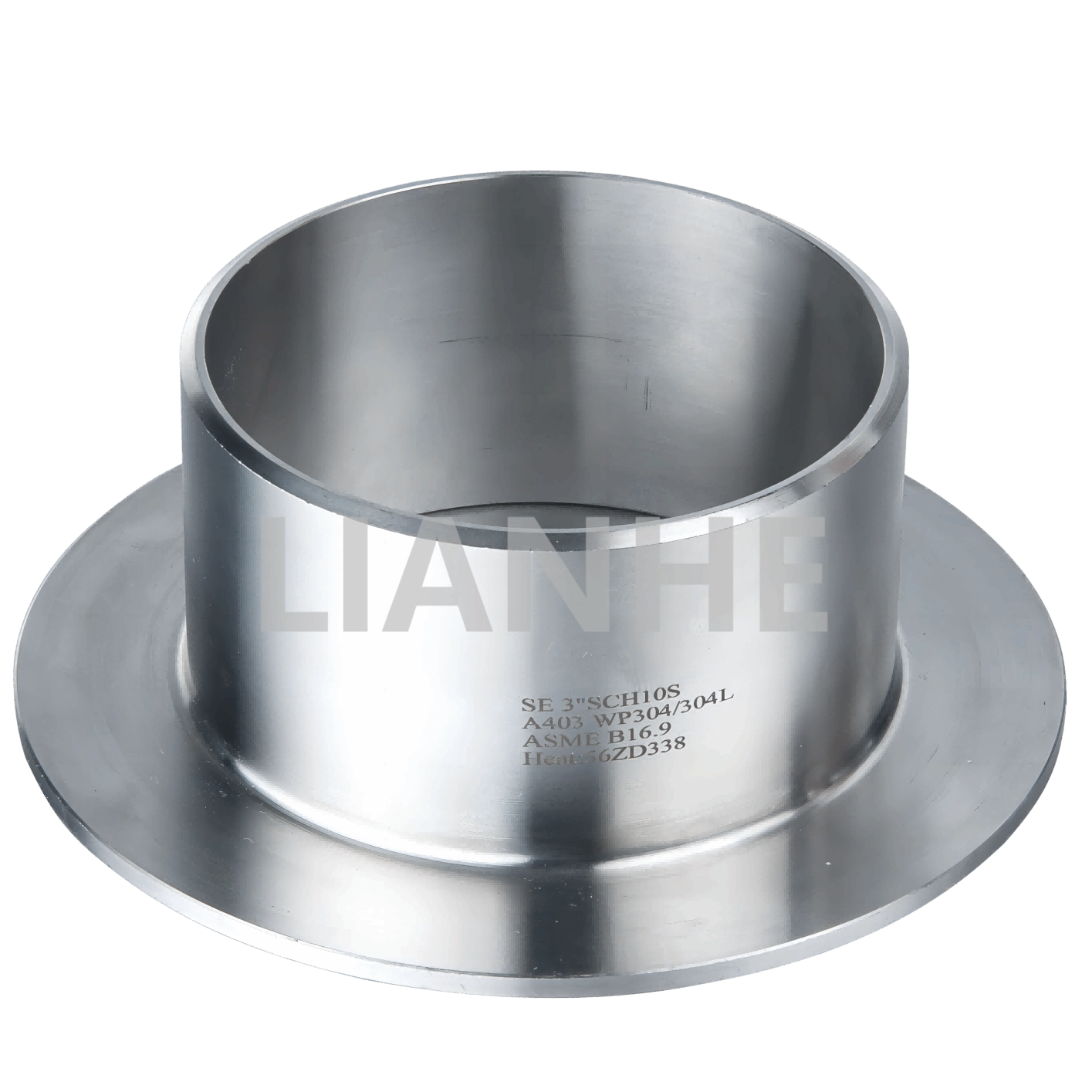

1. Wat zijn stuiklasfittingen?

Stomplasfittingen zijn buiscomponenten die zijn ontworpen om door middel van stuiklassen met de overeenkomstige buisuiteinden te worden verbonden. De fitting en de buis worden uitgelijnd, de uiteinden worden indien nodig voorbereid en een gekwalificeerde lasprocedure wordt gebruikt om de verbinding tot stand te brengen. Wanneer ze op de juiste manier zijn ontworpen, gelast, geïnspecteerd en binnen de gespecificeerde limieten worden gebruikt, kunnen deze verbindingen duurzame, lekbestendige prestaties leveren.

In tegenstelling tot schroefdraadfittingen, die via bijpassende schroefdraden worden aangesloten, zijn stuiklasfittingen niet afhankelijk van een schroefdraadverbinding op het verbindingspunt. Ze worden doorgaans geselecteerd voor procesleidingen waarbij mechanische integriteit, een continu intern stromingspad en een verminderd risico op lekkage van verbindingen belangrijk zijn.

Typische toepassingen zijn onder meer chemische verwerking, olie- en gasfaciliteiten, energieopwekking, waterbehandeling, farmaceutische productie, scheepsbouw en industriële productie. De vereiste fittingconfiguratie is afhankelijk van de geometrie van de pijpleiding, de bedrijfsomstandigheden, de beschikbare installatieruimte en het technische ontwerp.

Voor kopers is het uitgangspunt dat de vorm van een armatuur alleen niet bepaalt of deze geschikt is. De materiaalkwaliteit, afmetingen, wanddikte, eindvoorbereiding, productiekwaliteit en compatibiliteit met de aangesloten leidingen moeten ook worden bevestigd.

2. Waarom worden stuiklasfittingen gebruikt in industriële leidingen?

Betrouwbare verbindingen onder gedefinieerde bedrijfsomstandigheden

Door een goed uitgevoerde stomplas ontstaat er een permanente verbinding tussen de buis en de fitting. Dit maakt stomplasfittingen geschikt voor veel systemen die een betrouwbare insluiting van vloeistoffen, gassen, stoom of procesmedia vereisen. De werkelijke druk- en temperatuurlimieten zijn afhankelijk van de materialen, de afmetingen van de componenten, de laskwaliteit en de toepasselijke leidingvoorschriften.

Een soepel intern stroompad

Wanneer de interne oppervlakken correct zijn uitgelijnd en het lasprofiel acceptabel is, kunnen stomplasverbindingen abrupte interne obstakels minimaliseren. Dit is gunstig in systemen waar stroomefficiëntie, reinigbaarheid of verminderde gebieden met vloeistofophoping belangrijk zijn. Slechte uitlijning, overmatige laspenetratie of een ongeschikte fittinggeometrie kunnen nog steeds stromingsbeperkingen veroorzaken.

Verminderd routinematig gewrichtsonderhoud

Permanente lasverbindingen elimineren de noodzaak om de verbinding periodiek vast te draaien, zoals sommige mechanische verbindingen vereisen. Gelaste systemen hebben echter nog steeds passende inspectie, corrosiemonitoring en gepland onderhoud nodig op basis van hun gebruiksomgeving.

Flexibele pijplijnindelingen

Dankzij ellebogen, T-stukken, verloopstukken en andere fittingconfiguraties kunnen ingenieurs pijpleidingen rond apparatuur leiden, aftakkingen creëren en overgangen maken tussen pijpdiameters. Gestandaardiseerde afmetingen helpen aannemers ook om de prefabricage en installatie nauwkeuriger te plannen.

3. Veel voorkomende soorten stuiklasfittingen en hun toepassingen

Elke fitting vervult een specifieke functie. Het selecteren van de verkeerde geometrie kan installatieconflicten veroorzaken, het beoogde stromingspad wijzigen of dure aanpassingen tijdens de constructie vereisen.

Ellebogen met een lange straal worden vaak gebruikt wanneer een soepelere richtingsverandering de voorkeur heeft, terwijl ellebogen met een korte straal geschikt kunnen zijn voor compacte lay-outs waar het ontwerp dit toelaat. Concentrische en excentrische verloopstukken voldoen aan verschillende lay-outbehoeften en mogen niet als uitwisselbaar worden behandeld.

Een excentrisch verloopstuk in een horizontale lijn kan bijvoorbeeld een ongewenst hoog of laag punt helpen voorkomen als het in de juiste richting wordt geïnstalleerd. De juiste opstelling is afhankelijk van de vloeistof, de stroomrichting, de pompconfiguratie, de afvoervereisten en de projecttekeningen.

4. Hoe u het juiste materiaal kiest voor stomplasfittingen

Materiaalkeuze heeft rechtstreeks invloed op de corrosieweerstand, sterkte, temperatuurgeschiktheid, fabricagevereisten en levenscycluskosten. De goedkoopste fitting is niet noodzakelijkerwijs de meest economische keuze als deze voortijdige vervanging vereist of compatibiliteitsproblemen met zich meebrengt.

Evalueer de feitelijke serviceomgeving

Voordat ingenieurs een materiaal bevestigen, moeten ze rekening houden met de vloeistofsamenstelling, bedrijfs- en ontwerptemperaturen, druk, corrosiemechanismen, mogelijke verontreinigingen en reinigingschemicaliën. Roestvast staal is bijvoorbeeld niet universeel bestand tegen elk corrosief medium. Chlorideconcentratie, temperatuur en andere omstandigheden kunnen de prestaties aanzienlijk beïnvloeden.

Bevestig de traceerbaarheid van materialen

Voor kritische industriële projecten kunnen kopers materiaaltestcertificaten, warmte- of batchidentificatie, gegevens over de chemische samenstelling, mechanische testresultaten en inspectiedocumentatie nodig hebben. Vereisten variëren per materiaalspecificatie, projectspecificatie en geldende code.

Kopers moeten de exacte kwaliteit en de toepasselijke materiaalnorm bevestigen, in plaats van te vertrouwen op beschrijvingen als 'roestvrij staal' of 'legering met hoge sterkte'. Deze algemene termen bieden niet voldoende informatie om de geschiktheid vast te stellen.

5. Afmetingen, wanddikte en normen

Maatcompatibiliteit is een van de meest voorkomende oorzaken van vermijdbare problemen bij het passen van buizen. Zelfs een fitting gemaakt van het juiste materiaal kan ongeschikt zijn als de nominale maat, buitendiameter, wanddikte of eindafmetingen niet overeenkomen met het ontwerp.

ASME B16.9 begrijpen

ASME B16.9 omvat algemene afmetingen, toleranties, classificaties, testen en markering voor in de fabriek vervaardigde stomplasfittingen in de maten NPS 1/2 tot en met NPS 48, of DN 15 tot en met DN 1200. Het is een veelgebruikte referentie voor gestandaardiseerde industriële leidingcomponenten.

De norm mag niet worden verward met een volledige materiaalspecificatie of een vervanging voor het ontwerp van leidingsystemen. Materiaalvereisten, lasprocedures, geschiktheid voor service en andere projectverplichtingen moeten worden aangepakt via de toepasselijke materiaalnormen, leidingcodes en projectdocumenten.

Overeenkomen met de wanddikte

Het leidingschema wordt vaak gebruikt om de wanddikte in gestandaardiseerde leidingsystemen te identificeren. Afhankelijk van het schema kan dezelfde nominale buismaat echter verschillende wanddiktes hebben. Kopers moeten daarom de daadwerkelijk vereiste afmetingen bevestigen en ervoor zorgen dat de fitting geschikt is voor de bijpassende buis.

Bevestig de lasuiteinden

Stomplasfittingen vereisen doorgaans voorbereide uiteinden die geschikt zijn voor de gespecificeerde lasprocedure. Eindvoorbereiding, afschuiningsgeometrie, wortelopening en uitlijning moeten voldoen aan de toepasselijke standaard, goedgekeurde lasprocedure en technische vereisten.

6. Hoe u de juiste stomplasfittingen voor uw project selecteert

Een gestructureerd selectieproces helpt onjuiste bestellingen, vertraagde installatie en ongeplande materiaalvervangingen te voorkomen. Begin met de technische vereisten en verifieer vervolgens het vermogen van de leverancier om de gespecificeerde producten te vervaardigen en te documenteren.

Stap 1: Definieer de bedrijfsomstandigheden

Leg de ontwerpdruk, bedrijfstemperatuur, vloeistof- of gassamenstelling, corrosie-overwegingen en relevante projectcode vast. Deze voorwaarden bepalen de grenzen voor de materiaal- en componentkeuze.

Stap 2: Identificeer de passende geometrie

Geef aan of u een elleboog, T-stuk, verloopstuk, pet of een andere configuratie nodig heeft. Vermeld de hoek, straal, opstelling van de aftakkingen en eventuele oriëntatievereisten zoals weergegeven in de goedgekeurde tekeningen.

Stap 3: Bevestig de volledige specificatie

Geef de nominale maat, het schema of de wanddikte, de materiaalkwaliteit, de toepasselijke productienorm en de eindvoorbereiding op. Als er niet-standaardafmetingen nodig zijn, dient u tekeningen in met duidelijk geïdentificeerde toleranties en acceptatiecriteria.

Stap 4: Stel inspectievereisten vast

Identificeer welke records, inspecties en tests vereist zijn voor het project. Hierbij kunt u denken aan maatinspectie, materiaalcertificaten, visueel onderzoek, niet-destructief onderzoek of andere gespecificeerde verificatieactiviteiten. Niet elke test is van toepassing op elke fitting en testen moeten vóór productie worden overeengekomen.

Stap 5: Bekijk het volledige commerciële aanbod

Vergelijk offertes met dezelfde technische specificatie. Bevestig de hoeveelheid, maateenheid, productietijd, verpakking, verzendregelingen, documentvereisten en procedures voor het omgaan met niet-conforme producten.

• Gebruik goedgekeurde tekeningen in plaats van alleen op productnamen te vertrouwen.
• Verduidelijk eventuele verschillen tussen de gevraagde specificatie en het voorgestelde alternatief.
• Vraag om bevestiging van de exacte materiaalkwaliteit en maatnorm.
• Maak overeenstemming over de inspectie- en documentatievereisten voordat u de bestelling plaatst.
• Evalueer de totale projectkosten, inclusief herbewerkings-, leverings- en vervangingsrisico's.

7. Kwaliteitscontrole en lasoverwegingen

Betrouwbare stomplasfittingen vereisen meer dan alleen correcte etikettering. Consistentie van de productie, materiaalverificatie, maatnauwkeurigheid, oppervlakteconditie en passende inspectie dragen allemaal bij aan de productkwaliteit.

Dimensionale inspectie

Kritische metingen kunnen de buitendiameter, wanddikte, hart-tot-eindafmetingen, totale lengte, takgeometrie en eindvoorbereiding omvatten. Inspectiecriteria moeten de toepasselijke productnorm en aankoopspecificatie volgen.

Materiaalverificatie

Materiaalidentificatie en documentatie helpen bevestigen dat de geleverde fittingen overeenkomen met de gespecificeerde kwaliteit. Waar dit door het project wordt vereist, kunnen aanvullende verificatiemethoden worden gebruikt om de identiteit of traceerbaarheid van de legering vast te stellen. Het inspectieplan moet de methode, de dekking en de acceptatiecriteria definiëren.

Oppervlakte- en productie-inspectie

Fittingen moeten worden gecontroleerd op onaanvaardbare oppervlaktedefecten, vervorming, schade en andere omstandigheden die de naleving of installatie kunnen beïnvloeden. Productiemethoden kunnen variëren afhankelijk van het type fitting, de afmetingen, het materiaal en de toepasselijke specificaties.

Las- en installatiecontroles

Vóór het lassen moet het personeel de materiaalcompatibiliteit, pasvorm, reinheid, uitlijning en de goedgekeurde lasprocedure controleren. Warmte-inbreng, tussendoorgangstemperatuur, voorverwarmen en warmtebehandeling na het lassen vereisen mogelijk controle, afhankelijk van het materiaal, de dikte, de gebruiksomstandigheden en de geldende voorschriften.

Inspectiemethoden zoals visuele testen, radiografische testen, ultrasone testen, testen op magnetische deeltjes of testen op vloeistofpenetratie kunnen worden gespecificeerd afhankelijk van de toepassing. De methode en omvang van het onderzoek moeten worden bepaald door de toepasselijke code- en projectvereisten en mogen niet worden verondersteld identiek te zijn voor alle fittingen.

8. Veel voorkomende aankoop- en installatieproblemen

Alleen bestellen op nominale maat

Twee fittingen met dezelfde nominale maat kunnen qua materiaal, schema, geometrie of standaard verschillen. Een onvolledige aankoopbeschrijving vergroot het risico dat u een onderdeel ontvangt dat niet kan worden geïnstalleerd zoals bedoeld. Geef altijd een volledige technische specificatie op.

Materialen kiezen die alleen op prijs zijn gebaseerd

Een goedkopere kwaliteit biedt mogelijk niet de vereiste corrosieweerstand, temperatuurbestendigheid of mechanische eigenschappen. Vergelijk de volledige materiaalspecificatie en verifieer of deze geschikt is voor de ontwerpomstandigheden voordat u de prijs in overweging neemt.

Het negeren van toleranties en aanpassingen

Een mismatch in afmetingen kan de uitlijning bemoeilijken, de fabricagetijd verlengen en de laskwaliteit beïnvloeden. Controleer de passende afmetingen en toleranties vóór de fabricage, vooral bij geprefabriceerde pijphaspels of systemen met beperkte installatieruimte.

Documentatie tot het einde achterlaten

Ontbrekende certificaten of onduidelijke traceerbaarheid kunnen de inspectie en projectacceptatie vertragen. Stel documentatievereisten vast in de offertefase en bevestig dat de records de geleverde producten en relevante materiaalbatches identificeren.

Het niet beschermen van producten tijdens verzending

Vocht, vervuiling, schokken en slechte opslagomstandigheden kunnen fittingen beschadigen of hun toestand vóór installatie beïnvloeden. Specificeer de juiste verpakkings-, identificatie-, hanterings- en opslagpraktijken op basis van de materiaal- en transportomgeving.

9. Een praktische aanschafchecklist voor stuiklasfittingen

Voordat u een offerteaanvraag verzendt, bereidt u de onderstaande informatie voor. Een volledig onderzoek stelt leveranciers in staat de vereisten nauwkeuriger te beoordelen en helpt kopers aanbiedingen op gelijkwaardige basis te vergelijken.

• Producttype:Elleboog, T-stuk, verloopstuk, kap of een andere gespecificeerde fitting.
• Afmetingen:Nominale buismaat, DN- of NPS-aanduiding en vereiste geometrie.
• Wanddikte:Leidingschema of gespecificeerde minimale wanddikte.
• Materiaal:Exacte materiaalspecificatie en kwaliteit.
• Productiestandaard:Toepasselijke ASME-, ASTM-, EN- of andere projectspecifieke vereisten.
• Bedrijfsomstandigheden:Ontwerpdruk, temperatuur, vloeistofservice en corrosieoverwegingen.
• Einde voorbereiding:Vereiste laseindconfiguratie en toepasselijke norm.
• Hoeveelheid:Aantal stuks voor elke maat en fittingtype.
• Kwaliteitsdocumenten:Certificaten, inspectiegegevens, testrapporten en traceerbaarheidsvereisten.
• Levering:Vereiste leverdatum, bestemming, verpakking en verzendingsvoorwaarden.
• Speciale vereisten:Tekeningen, aanvullende toleranties, markering of projectspecifieke acceptatiecriteria.

Door deze informatie in het begin te verstrekken, worden de verduidelijkingscycli verkort en wordt het gemakkelijker om verschillen tussen offertes van leveranciers te identificeren. Als er nog steeds technische details onduidelijk zijn, laat de verantwoordelijke pijpleidingmonteur dit dan bevestigen voordat de bestelling wordt afgerond.
