Hoogwaardige roestvrijstalen blindflens voor het afdichten van pijpleidingen

Overzicht

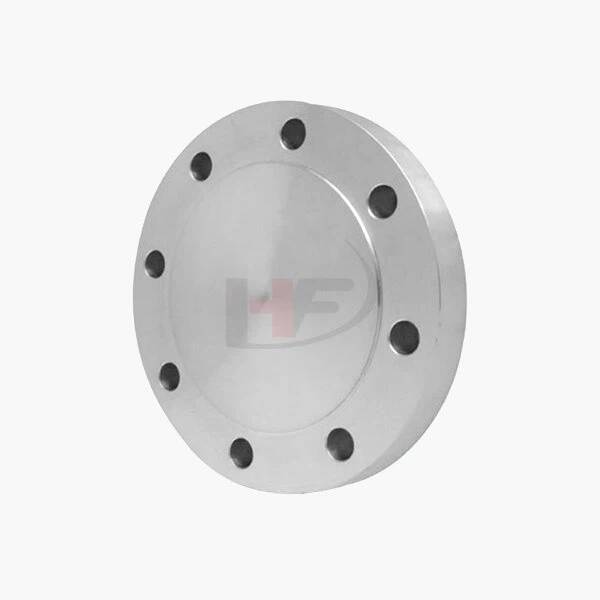

De roestvrijstalen blindflens met hoge integriteit is een hoogwaardige pijpfitting die is ontworpen om het uiteinde van een pijpleiding permanent af te dichten of toegang te bieden voor inspectie en onderhoud in corrosieve omgevingen met hoge druk. Deze flens is gemaakt van roestvrij staal 304 of 316 en is voorzien van een massieve schijf en boutgaten die voldoen aan ANSI B16.5, waardoor lekvrije prestaties en structurele stabiliteit worden gegarandeerd.

Functies

Robuuste constructie:

Massieve roestvrijstalen schijf (304/316) met een dikte die voldoet aan ASME B16.5 (klasse 150 tot 2500), geschikt voor werkdrukken tot 2.500 PSI (316 roestvrij staal, klasse 300).

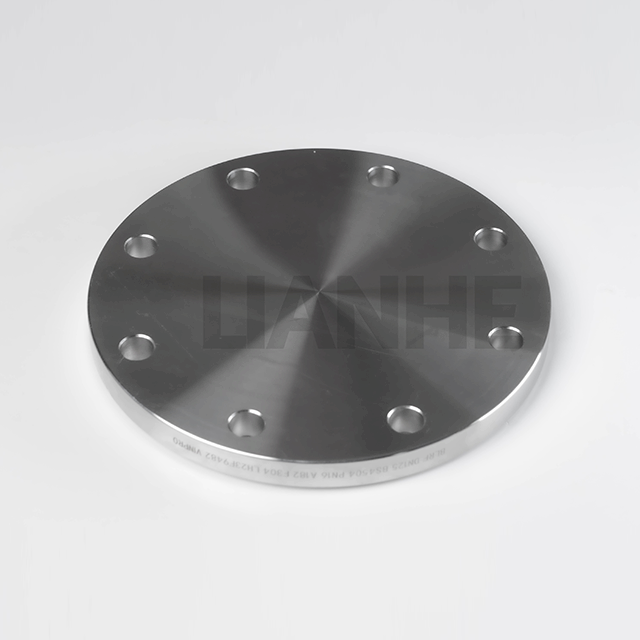

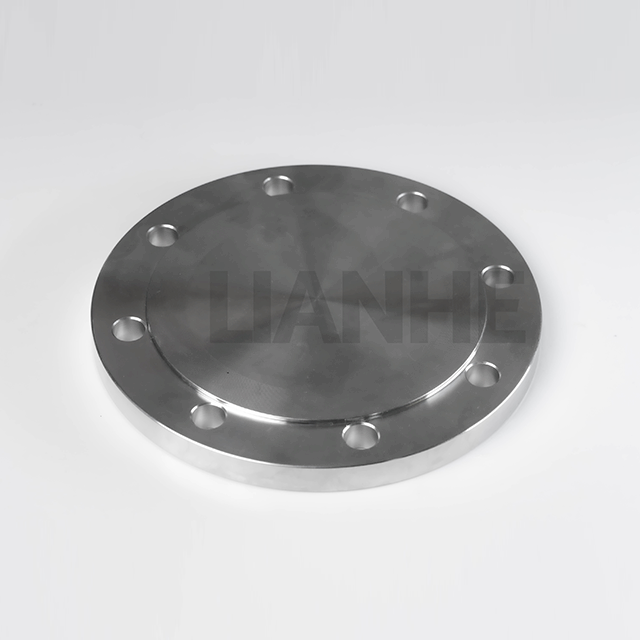

Afwerking met een glad verhoogd oppervlak (RF) of een plat oppervlak (FF) (Ra ≤1,6 μm) voor optimaal pakkingcontact, waardoor het risico op lekkage met 40% wordt verminderd in vergelijking met ruwe oppervlakken.

Precisiebewerking:

Boutgaten geboord met nauwkeurige steekcirkels (P.C.D.) volgens ANSI B16.5, waardoor uitlijning met bijpassende flenzen en een gelijkmatige verdeling van de belasting over de bouten wordt gegarandeerd.

Afgeschuinde randen voorkomen bramen en vergemakkelijken de installatie van pakkingen, met optionele verzonken gaten voor inbusbouten in toepassingen met veel trillingen.

Corrosie- en temperatuurbestendigheid:

De 316 roestvrijstalen variant is bestand tegen chlorideputvorming in maritieme en chemische omgevingen, terwijl 304 ideaal is voor algemeen industrieel gebruik (temperatuurbereik: -250°C tot 800°C).

Het gepassiveerde oppervlak (316) vermindert het uitlekken van metaalionen en voldoet aan FDA 21 CFR Part 177 voor toepassingen in de voedingssector.

Naleving en certificering:

Voldoe aan ASME B16.5, ISO 1092-1 en NACE MR0175 (316 roestvrij staal), met traceerbaarheidsrapporten van materialen en fabriekscertificaten beschikbaar voor auditdoeleinden.

Sollicitatie

Perfect voor het afdichten van pijpleidingen en toegang tot kritieke systemen:

Olie en gas stroomafwaarts: Afdichting van eindpunten van pijpleidingen in raffinaderijen en petrochemische fabrieken, met roestvrij staal 316 dat bestand is tegen waterstofsulfidecorrosie.

Eten en drinken: Biedt toegangspoorten voor tankreiniging in zuivelfabrieken en brouwerijen, met 304 roestvrij staal dat voldoet aan de 3-A sanitaire normen voor direct contact met voedsel.

Energieopwekking: Afdichten van testpunten voor stoompijpleidingen in thermische centrales, bestand tegen 550°C en 200 bar druk in gecombineerde cyclussystemen.

Maritieme techniek: Afdichting van rompdoorvoeringen en toegangspunten voor ballasttanks, met 316 roestvrij staal dat constante onderdompeling in zeewater verdraagt.

Veelgestelde vragen

Vraag: Hoe kies ik de juiste flensklasse voor mijn toepassing?

A:Selecteer op basis van werkdruk (bijv. Klasse 150 voor ≤300 PSI, Klasse 300 voor ≤800 PSI), gedetailleerd in ASME B16.5 druk-temperatuurtabellen.

Vraag: Kunnen blindflenzen worden hergebruikt??

A:Ja, als de ondergrond onbeschadigd en grondig gereinigd is; vervang pakkingen en bouten voor een betrouwbare herafdichting.

Vraag: Welk pakkingmateriaal wordt aanbevolen voor stoom op hoge temperatuur?

A:Gebruik pakkingen met een grafiet- of metalen mantel (tot 650°C) en vermijd PTFE-pakkingen die afbreken boven 260°C.

Vraag: Zijn er lichtgewicht opties voor offshore-toepassingen??

A:Ja, er zijn lichtgewicht 316 roestvrijstalen flenzen met gereduceerd boutpatroon beschikbaar, die voldoen aan de DNVGL-normen voor offshore-platforms.
