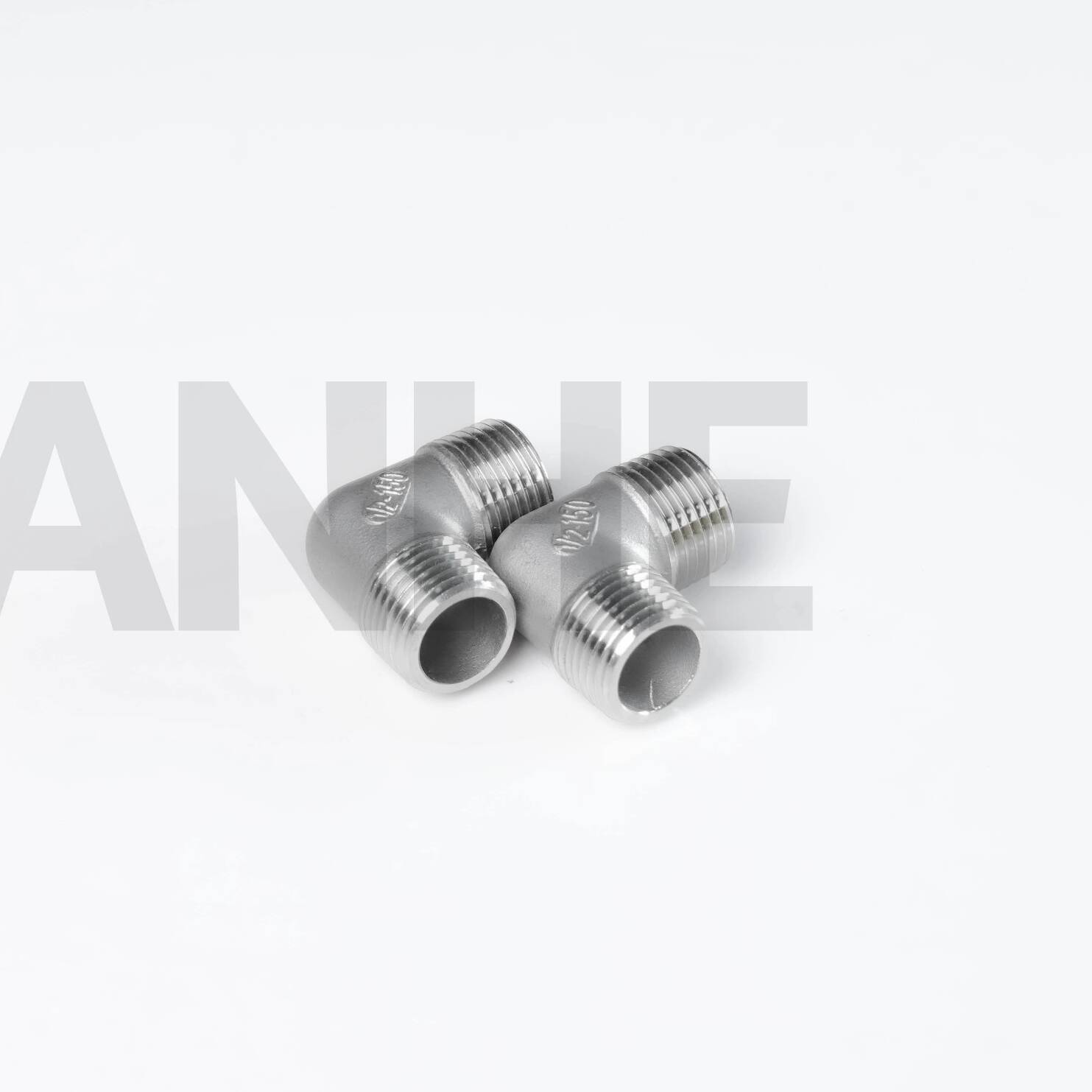

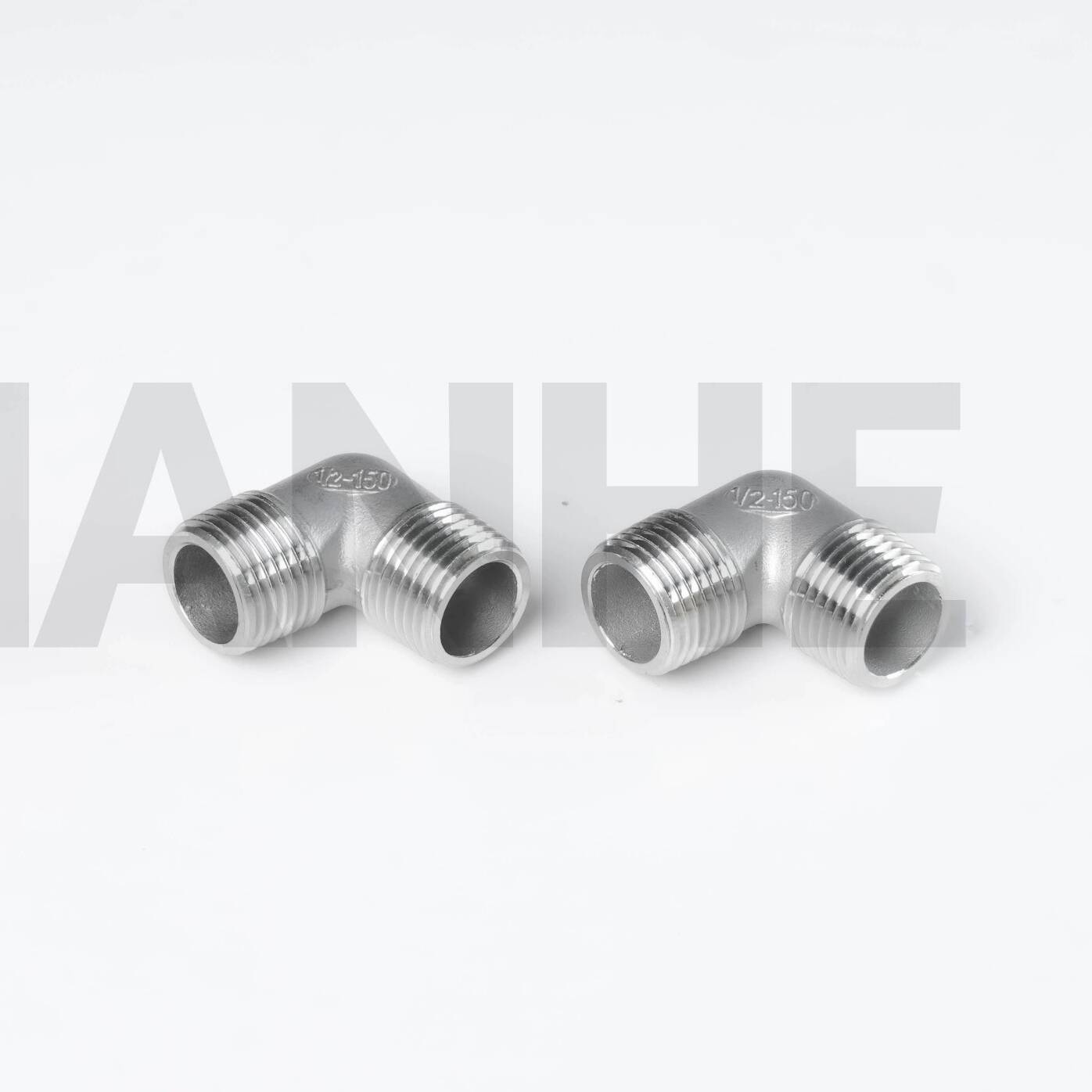

Hogedruk roestvrijstalen 150# 90DEG elleboogfittingen met schroefdraad

Overzicht

De hogedruk roestvrijstalen 150 # 90 graden schroefdraadellebogen zijn nauwkeurig ontworpen buisfittingen die zijn ontworpen om van richting te veranderen in hogedruksystemen met schroefdraad en tegelijkertijd lekvrije verbindingen en structurele stabiliteit te garanderen. Deze ellebogen zijn gemaakt van roestvrij staal 304 of 316 en zijn voorzien van NPT-schroefdraad (ANSI B1.20.1) en een straal van 1,5D, ideaal voor industriële en commerciële toepassingen die zowel sterkte als corrosiebestendigheid vereisen.

Functies

Premium materiaal en draadsnijden:

Gemaakt van ASTM A312 roestvrij staal (304 of 316), met een minimale treksterkte van 515 MPa en rek ≥30% voor slagvastheid in hogedrukscenario's.

Vrouwelijke NPT-schroefdraad (hoek van 60°, 11,5 schroefdraden per inch voor 1/2"-2" maten) machinaal bewerkt met een tolerantie van ±0,05 mm, getest tot 1,5x werkdruk (150 PSI voor 150# rating).

Flow- en stressoptimalisatie:

De hartlijnradius van 1,5D (conform ANSI B16.11) vermindert de stromingsweerstand en turbulentie, waardoor Cv-waarden worden bereikt die 10% hoger zijn dan bij standaard ellebogen met korte straal.

Versterkte hiel- en teensecties (1,2x wanddikte) zijn bestand tegen thermische uitzetting en trillingen, cruciaal voor pomp- en compressorverbindingen.

Veelzijdige compatibiliteit:

Kan worden aangesloten op koolstofstalen, roestvrijstalen en kunststofbuizen met NPT-schroefdraad, geschikt voor lucht-, water-, olie- en niet-corrosieve gastoepassingen.

Verkrijgbaar in de maten 1/8" tot 4" NPS, met opties voor schema 40 (standaarddruk) en schema 80 (hoge druk) (tot 3.000 PSI voor schema 80).

Naleving en afwerking:

Voldoe aan de ASME B16.11- en MSS SP-83-normen, met optioneel elektrolytisch polijsten (Ra ≤0,8 μm) voor zeer zuivere systemen in de farmaceutische en halfgeleiderindustrie.

Het gepassiveerde oppervlak (voor 316 ellebogen) vermindert het uitlekken van metaalionen, waardoor naleving van FDA 21 CFR Part 177 voor voedselveilige toepassingen wordt gegarandeerd.

Sollicitatie

Ideaal voor hogedruk- en corrosieve omgevingen:

Industriële hydrauliek: Herleiding van hydraulische vloeistof in machines en automatiseringssystemen, met 316 ellebogen die weerstand bieden tegen degradatie door olie-additieven.

HVAC-systemen: Condensaat- en koelmiddelleidingen in commerciële gebouwen, met 304 bochten voor betrouwbare verbindingen in vochtige omgevingen.

Chemische laboratoria: Hoogzuivere transportlijnen voor chemicaliën, met elektrolytisch gepolijste 316 ellebogen die het besmettingsrisico in reagenstoevoersystemen minimaliseren.

Maritieme hardware: Aansluiting van zoetwater- en brandstofleidingen aan boord, met roestvrij staal 316 dat bestand is tegen opspattend water en corrosie gedurende meer dan 10 jaar.

Veelgestelde vragen

Vraag: Kunnen deze ellebogen worden gebruikt met British Standard Pipe (BSP) schroefdraad?

A:Nee, ze zijn voorzien van NPT-schroefdraad; gebruik een NPT-naar-BSP-adapter voor compatibiliteit met metrische draadsystemen.

Vraag: Welk schroefdraadafdichtmiddel wordt aanbevolen??

A:Gebruik PTFE-tape of pijpdope voor water/gas; voor hogedrukoliesystemen kunt u anaerobe afdichtingsmiddelen overwegen voor een betere lekweerstand.

Vraag: Hoe u vreten in roestvrijstalen schroefdraden kunt voorkomen?

A:Breng anti-vastloopmiddel aan (op nikkelbasis voor hoge temperaturen) en vermijd te vast aandraaien boven het aanbevolen aanhaalmoment (bijv. 40 N·m voor 1" bochten).

Vraag: Zijn er brandveilige opties voor brandbare media?

A:Hoewel het niet brandwerend is, maakt het hoge smeltpunt van roestvrij staal 316 (1.400°C) het geschikt voor omgevingen met een gematigd brandrisico in combinatie met metalen pakkingen.
