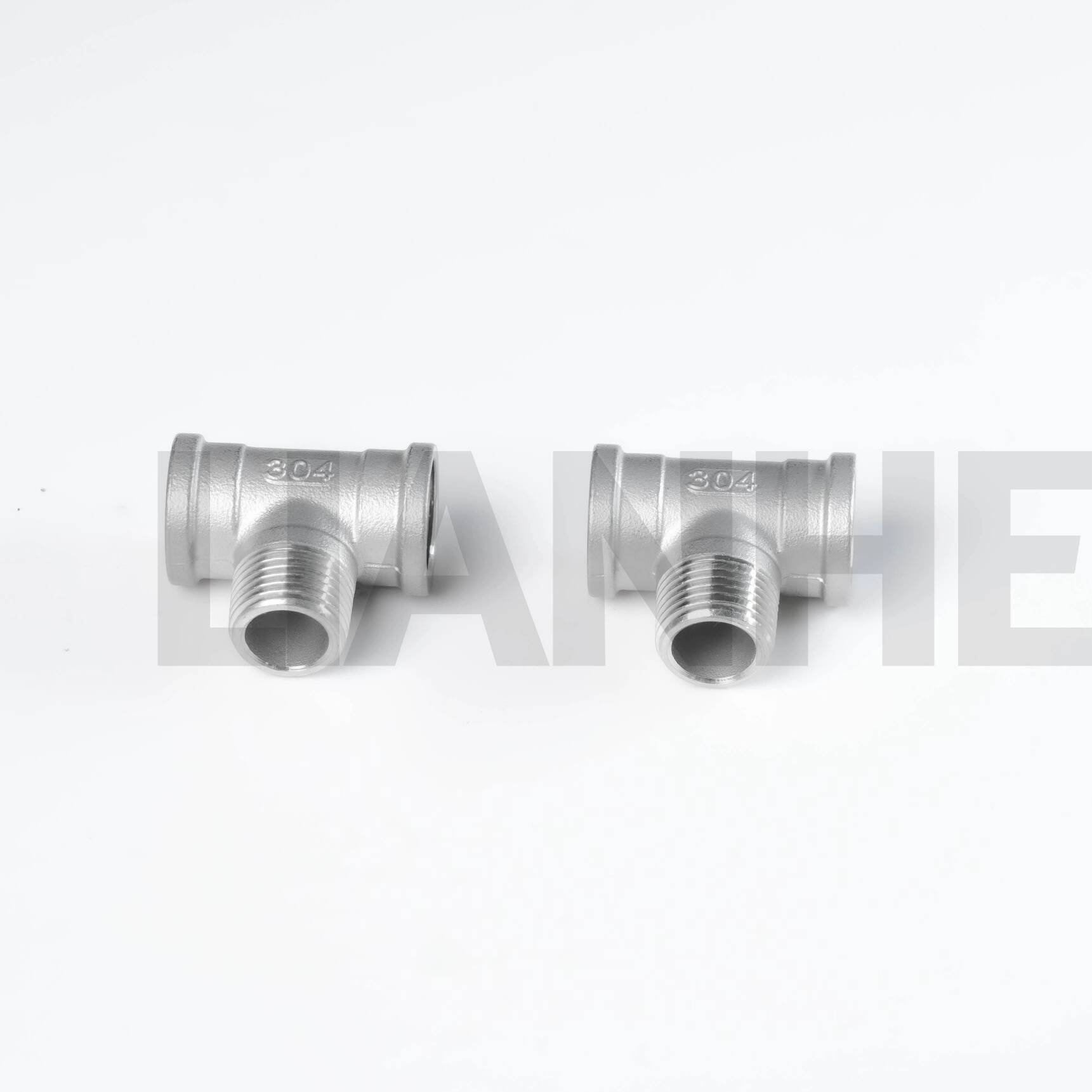

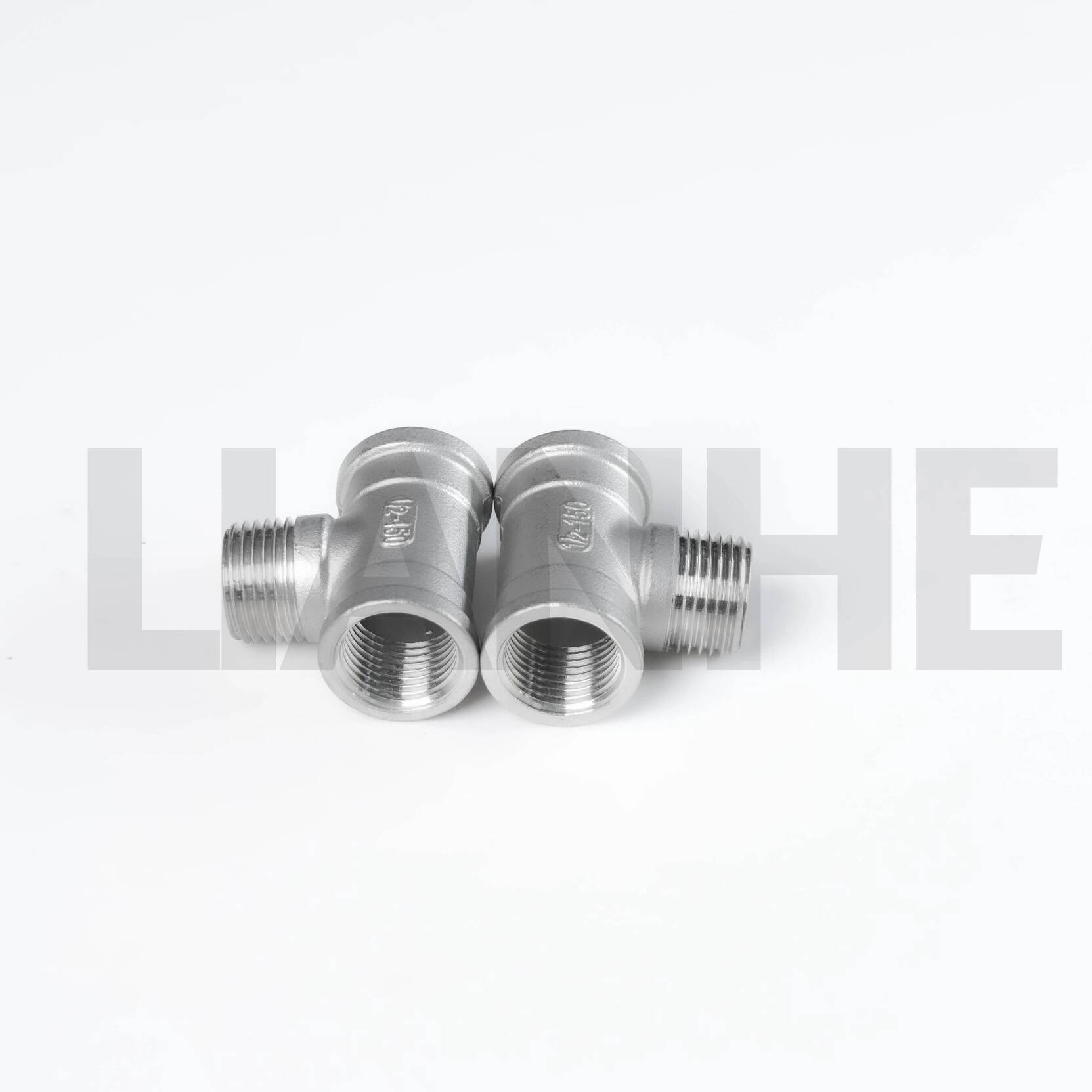

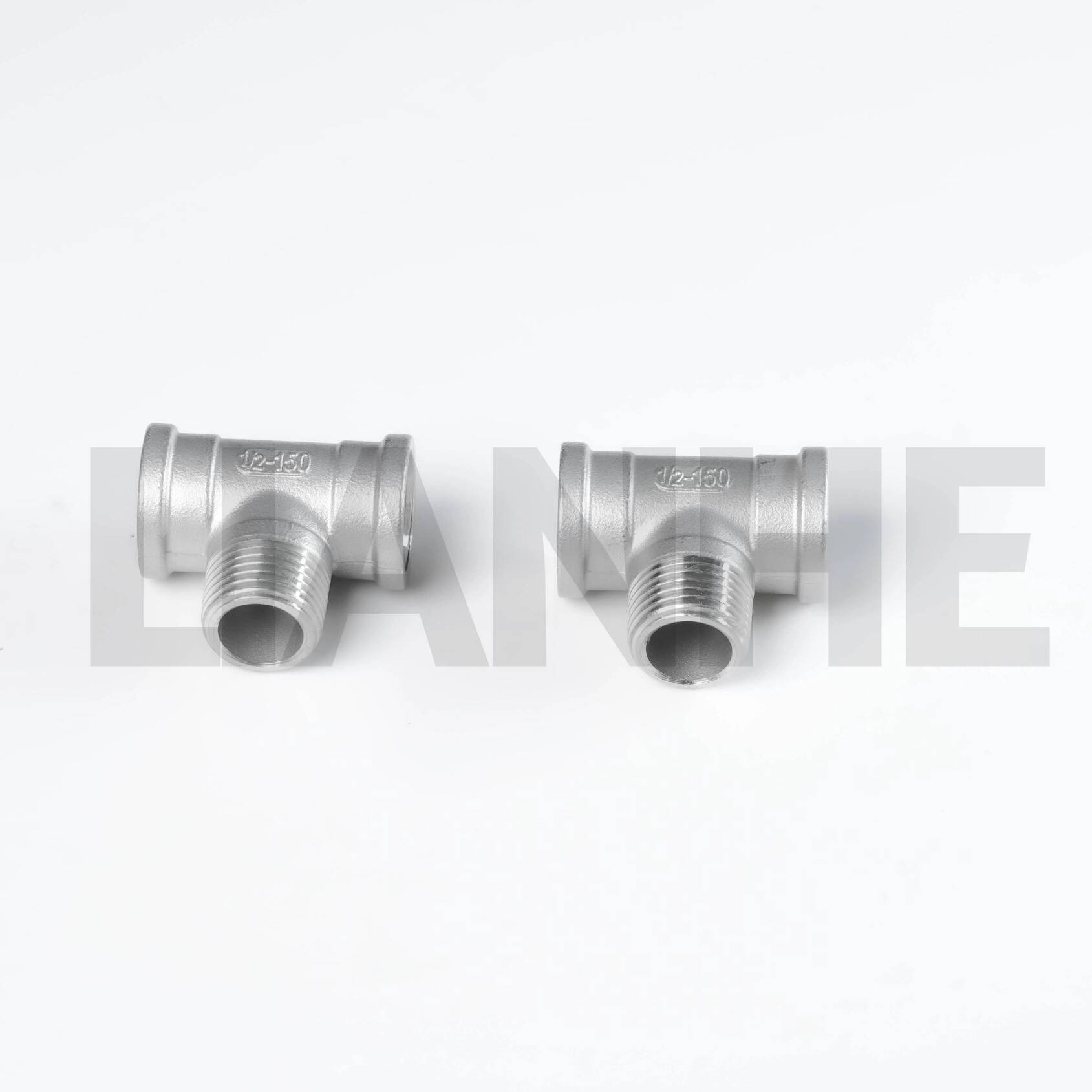

Hogedruk roestvrij staal F/M/F draad T-stuk klasse 150

Overzicht

Het hogedruk roestvrijstalen F/M/F T-stuk met schroefdraad, klasse 150, is een veelzijdige pijpfitting ontworpen om driewegverbindingen te creëren in leidingsystemen met schroefdraad, met twee vrouwelijke NPT- en één mannelijke NPT-schroefdraad voor flexibele aftakkingsconfiguraties. Dit T-stuk is gemaakt van roestvrij staal 304 of 316 en biedt een robuuste oplossing voor middendruktoepassingen die een betrouwbare stroomverdeling vereisen.

Functies

Configuratie met gemengde draad:

Twee vrouwelijke NPT (F) schroefdraad op de hoofdleiding en één mannelijke NPT (M) schroefdraad op de aftakking (of omgekeerd), waardoor directe aansluiting op kleppen, leidingen en instrumenten zonder adapters mogelijk is.

Schroefdraad voldoet aan ANSI B1.20.1 (conus 60°), geschikt voor werkdrukken tot 300 PSI (klasse 150) met het juiste afdichtmiddel (PTFE-tape of pijpdope).

Versterkt structureel ontwerp:

Een dikkere wand bij de aftakkingsverbinding (1,3x hoofdwand) is bestand tegen drukstoten, waardoor het risico op vervorming in systemen met hoge doorstroming wordt verminderd (bijv. 400 GPM voor 3" T-stukken).

Een glad binnenoppervlak (Ra ≤1,6μm) minimaliseert turbulentie, met een aftakkingshoek van 90° voor een evenwichtige stroomverdeling.

Materiaal en prestaties:

304 roestvrij staal (ASTM A312) voor algemeen industrieel gebruik; 316 roestvrij staal (ASTM A316) voor corrosieve omgevingen, met temperatuurbereik -20°C tot 180°C.

Schedule 40 wanddikte zorgt voor duurzaamheid bij toepassingen met matige druk, met een minimale treksterkte van 515 MPa.

Naleving en veelzijdigheid:

Voldoet aan de ASME B16.11- en MSS SP-83-normen, verkrijgbaar in de maten 1/8" tot 4" NPS, met opties voor gelijke T-stukken (alle schroefdraden dezelfde maat) en reducerende T-stukken (tak kleiner).

Sollicitatie

Perfect voor draadaftakkingen in industriële en commerciële systemen:

Persluchtnetwerken: Het creëren van verbindingen van de hoofdluchtleidingen naar filters, drogers en pneumatisch gereedschap in de fabrieksinstellingen, waarbij roestvrij staal 304 bestand is tegen vochtcorrosie.

Hydronische verwarmingssystemen: Distributie van warm water van ketels naar radiatoren in commerciële gebouwen, met klasse 150-classificatie, geschikt voor druksystemen van 150 PSI.

Chemische Laboratoria: Vertakte chemische toevoerleidingen naar reactoren en analysers, waarbij roestvrij staal 316 bestand is tegen blootstelling aan milde zuren en oplosmiddelen.

Maritieme loodgieterswerk: Verbinden van zoetwater- en afvalwaterleidingen op schepen, waarbij roestvrij staal 316 bestand is tegen zoutwaterdamp en trillingen.

Veelgestelde vragen

Vraag: Wat is de standaard draadrichting voor het F/M/F-T-stuk?

A:Normaal gesproken twee binnenschroefdraden op de inlaat/uitlaat en mannelijk op de aftakking, maar aangepaste oriëntaties zijn beschikbaar voor specifieke toepassingen.

Vraag: Kan dit T-stuk worden gebruikt met uitlopende buisfittingen??

A:Nee, ontworpen voor NPT-schroefdraad; gebruik een flare-naar-NPT-adapter voor compatibiliteit met flared-buissystemen.

Vraag: Hoe u kunt voorkomen dat draadafdichtmiddel in de pijpleiding terechtkomt?

A:Breng afdichtmiddel 1-2 draden vanaf het uiteinde aan om extrusie in het stromingspad te voorkomen, vooral bij T-stukken met een kleine diameter.

Vraag: Is het T-stuk geschikt voor omgevingen met veel trillingen??

A:Ja, maar gebruik borgmoerringen of schroefdraadborgmiddel om losse verbindingen te voorkomen, vooral in op machines gemonteerde pijpleidingen.

Deze roestvrijstalen fitting levert betrouwbare prestaties en is een essentieel onderdeel voor duurzame en lekvrije pijpleidingsystemen. Neem vandaag nog contact met ons op voor een gratis monster of om uw aanpassingsbehoeften te bespreken.
