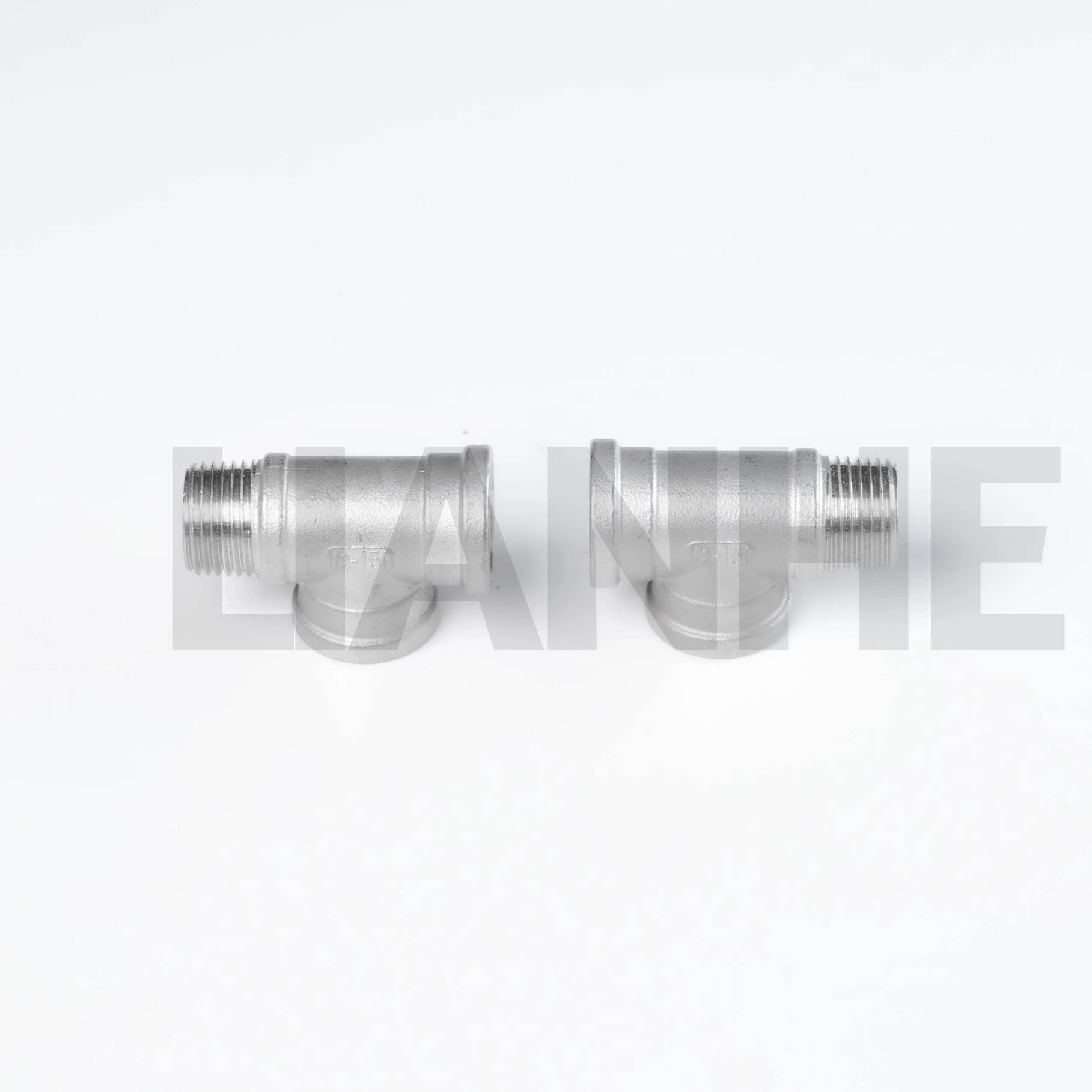

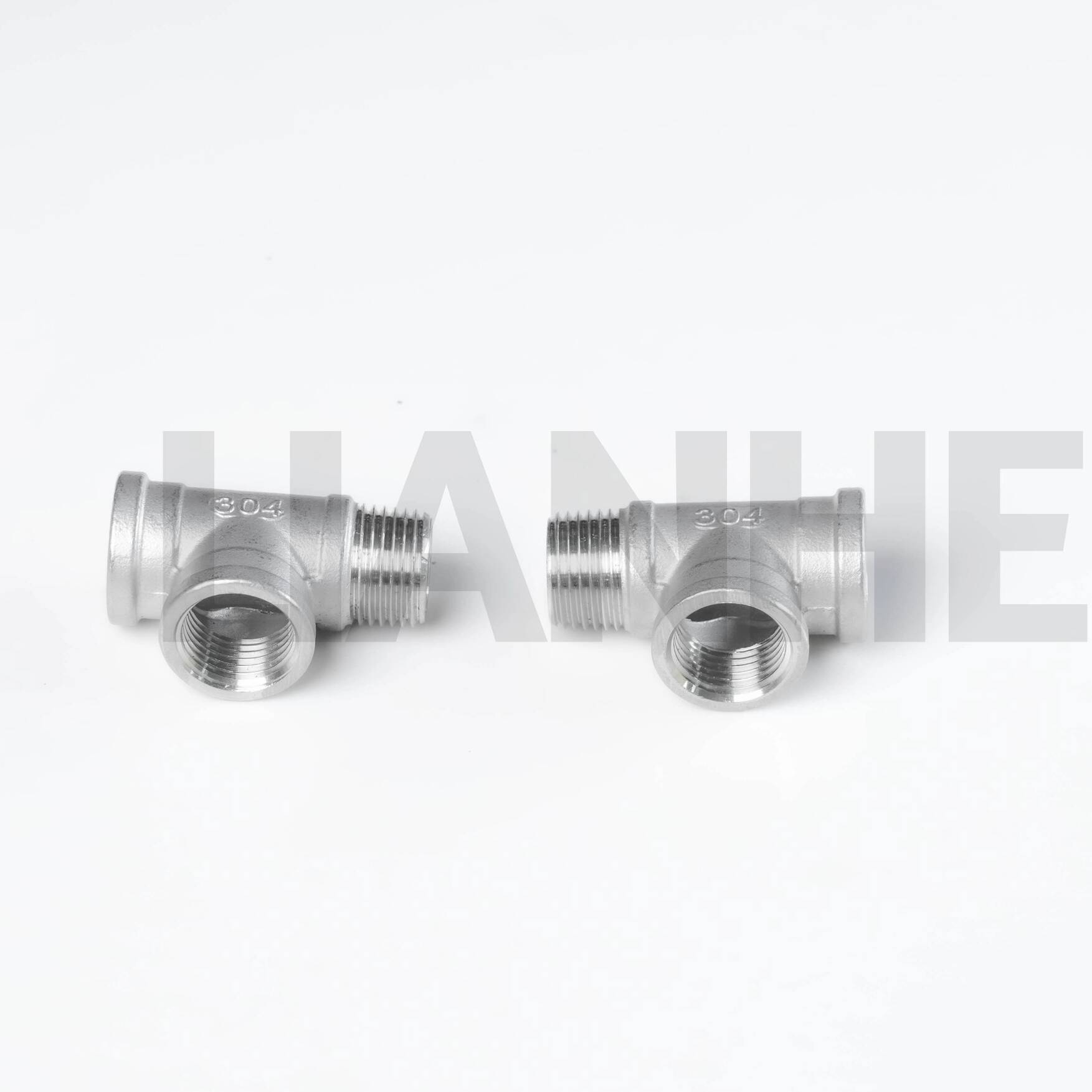

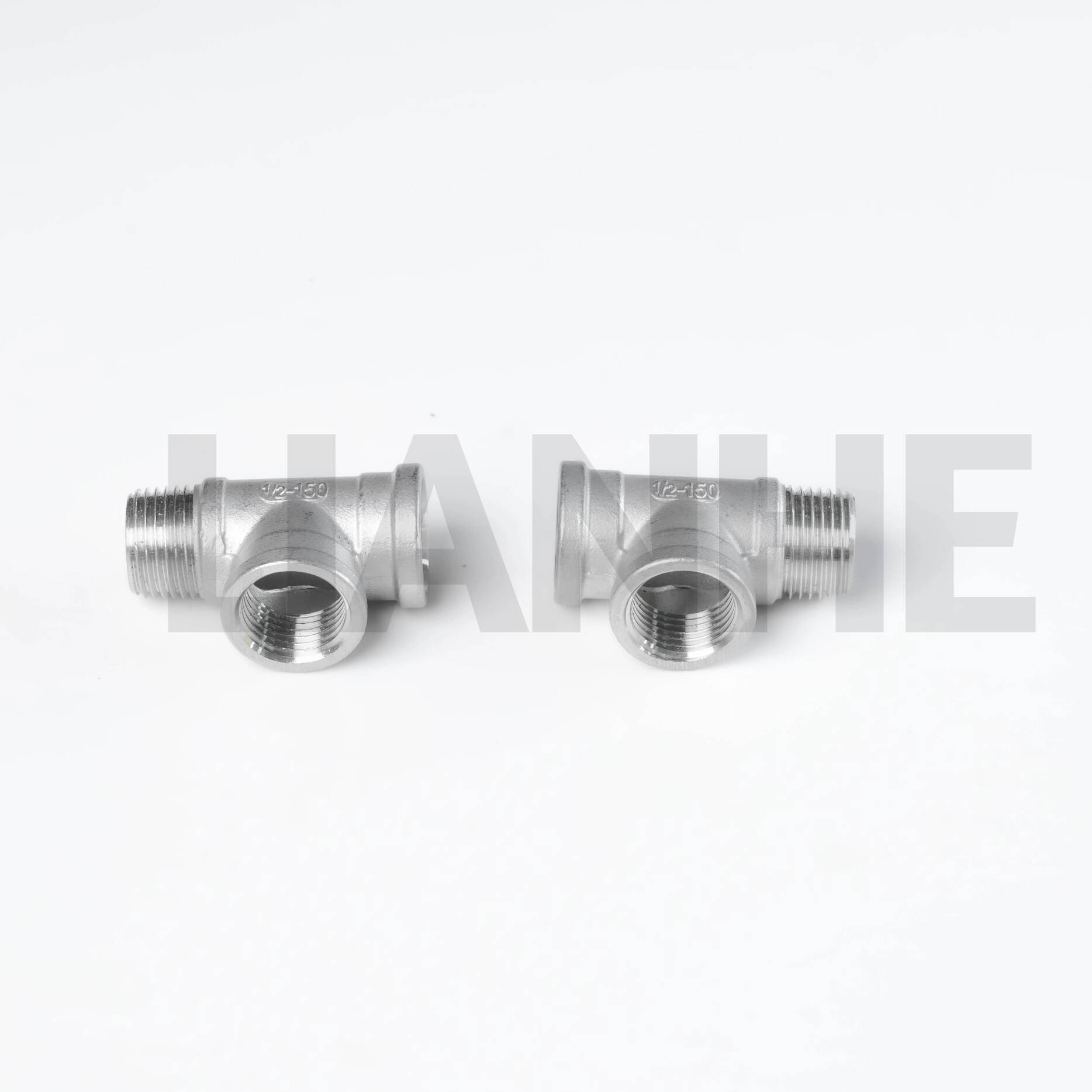

Hogedruk roestvrijstalen F/M-draadklasse 150 T-stuk voor pijpaftakking

Overzicht

Het hogedruk roestvrijstalen F/M schroefdraadklasse 150 T-stuk is een veelzijdige pijpfitting ontworpen om aftakkingen te creëren in leidingsystemen met schroefdraad, waarbij vrouwelijke en mannelijke NPT-schroefdraad worden gecombineerd voor flexibele installatie. Dit T-stuk is gemaakt van roestvrij staal 304 of 316 en heeft een versterkte aftakking en klasse 150-classificatie, waardoor het ideaal is voor industriële en commerciële toepassingen met middelmatige druk.

Functies

Ontwerp met gemengde draad:

Vrouwelijke NPT (F) op de hoofdleiding en mannelijke NPT (M) op de aftakking (of omgekeerd), waardoor directe aansluiting op kleppen, manometers of leidingen zonder adapters mogelijk is.

Schroefdraad voldoet aan ANSI B1.20.1 (60° tapsheid), waardoor lekdichte afdichtingen tot 300 PSI (Klasse 150) worden geboden met PTFE-tape of pijpdope.

Versterkte takconstructie:

Een dikkere wand bij de aftakking (1,2x hoofdwand) is bestand tegen drukbelastingen, waardoor de spanningsconcentratie met 20% wordt verminderd in vergelijking met standaard T-stukken.

Gladde interne straal (1,0x buiswanddikte) minimaliseert turbulentie, geschikt voor stroomsnelheden tot 500 GPM (4" T-stuk).

Materiaal en prestaties:

304 roestvrij staal (ASTM A312) voor algemeen gebruik; 316 roestvrij staal (ASTM A316) voor corrosieve media, met temperatuurbereik -20°C tot 180°C (PTFE-afgedichte schroefdraad).

Gespecificeerd voor werkdrukken tot 300 PSI (klasse 150), met een wanddikte van Schedule 40 die de structurele integriteit garandeert in systemen met matige druk.

Naleving en veelzijdigheid:

Voldoet aan de ASME B16.11- en MSS SP-83-normen, verkrijgbaar in de maten 1/8" tot 4" NPS, met opties voor gelijke T-stukken (alle schroefdraden dezelfde maat) en reducerende T-stukken (tak kleiner).

Sollicitatie

Perfect voor aftakkingen met schroefdraad in industriële en commerciële systemen:

HVAC-systemen: Aftakking van de hoofdleidingen voor gekoeld water naar luchtbehandelingsunits in commerciële gebouwen, waarbij roestvrij staal 304 bestand is tegen corrosie door vocht.

Persluchtleidingen: Het creëren van verbindingen met luchtgereedschap en kleppen in fabrieksautomatisering, met klasse 150-classificatie geschikt voor 120 PSI-luchtsystemen.

Loodgieters- en waterwerken: Aftakking van hoofdwaterleiding naar residentiële serviceleidingen, conform NSF/ANSI 61 voor drinkwatertoepassingen.

Chemische verwerking: Lagedruk-injectielijnen voor chemicaliën in raffinaderijen, met roestvrij staal 316 dat bestand is tegen blootstelling aan milde zuren en alkaliën.

Veelgestelde vragen

Vraag: Wat is het verschil tussen F/M- en M/F-schroefdraadconfiguraties?

A:F/M heeft een vrouwtje op de hoofdlijn en een mannetje op de tak; M/F keert dit om, waardoor flexibiliteit mogelijk is bij het aansluiten op verschillende componenten met schroefdraad.

Vraag: Kan dit T-stuk worden gebruikt met British Standard Pipe (BSP)-schroefdraad?

A:Nee, NPT-schroefdraad is niet compatibel met BSP; gebruik een NPT-naar-BSP-adapter voor standaardcompatibiliteit.

Vraag: Hoe voorkom ik dat er schroefdraad in roestvaststalen verbindingen terechtkomt?

A:Breng een anti-vastloopmiddel op nikkelbasis aan en vermijd te strak aandraaien; aandraaimoment tot 30 N·m voor 1" schroefdraad om schade te voorkomen.

Vraag: Is het T-stuk geschikt voor vacuümtoepassingen?

A:Ja, geschikt voor volledig vacuüm (29" Hg), maar gebruik metalen pakkingen of anaerobe afdichtingsmiddelen voor een betere lekweerstand in vacuümleidingen.
