Hoogwaardige roestvrijstalen 90DEG-ellebogen voor industriële leidingen

Circulatiemedia:drinkwater (warm en koud water), afvalwater, industriewater, olie, aardgas, enz.

Toepassingsgebieden:Allerlei technische projecten, waaronder hotels, woonwijken, ziekenhuizen, winkelcentra, milieubescherming, verwarming, airconditioning, schepen, enz.

Maatbereik: 2”~8” (DN50~DN200)

Dikte：1~5MM

SstandaardS: GB, EN, DIN, ASME

Materiaal: 0Cr18Ni9 SS304 S30408 SUS304 1.4301, 0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404, SS304L S30403 1.4306, SS316L S31603 1.4404.

Productvoordelen:
1, hoge weerstandssterkte: 304 roestvrijstalen buis treklicht ≥520Mpa
2, corrosiebestendigheid: de oxidefilm op het oppervlak van de buisfittingen zorgt ervoor dat de roestvrijstalen buisfittingen een goede corrosieweerstand hebben.
3, lange levensduur: roestvrijstalen materiaallevensduur tot 100 jaar, levensduur van de pijp meer dan 70 jaar.
4. Lage stromingsweerstand: de binnenwand van roestvrijstalen klembuisfittingen is glad en de stromingsweerstand is zeer laag.
5, goede seismische prestaties: hoge treksterkte bij de compressie, zodat het de mogelijkheid van waterlekkage veroorzaakt door waterslagtrillingen, pijpleidingresonantie en aardbeving effectief kan verminderen.
6, hoge drukbestendigheid: prestatietest voor leidingwaterdruk, bestand tegen druk van 2,5 mpa (dat wil zeggen 24,5 kg kracht / CM²)
7, milieubescherming: roestvrijstalen materialen kunnen worden gerecycled, vrij van vervuiling, bevorderlijk voor duurzame ontwikkeling, en roestvrij staalafval heeft ook een aanzienlijke economische waarde.
8, eenvoudige installatie: steek de buis in de buisfitting met een speciaal gereedschap dat op zijn plaats wordt geklemd, dan is de traditionele las- of draadinterface eenvoudig.
9, geschikte ingebedde installatie: klembuis om te voldoen aan de eisen van ingebedde installatie, kan worden geïnstalleerd, kan ook ingegraven muurinstallatie zijn
10, lage uitgebreide kosten: lange levensduur, geen onderhoudskosten, geen verborgen waterlekkage, niet gemakkelijk te verouderen, lage temperatuur en explosieveilige buis.
11, slijtvast: roestvrij staalmateriaal is bestand tegen langdurige erosie tot 30 meter/seconde.
12, gezondheid: roestvrij staal is een erkend gezondheidsmateriaal dat in het menselijk lichaam kan worden geïmplanteerd, secundaire vervuiling van water kan elimineren en de zuiverheid van water kan behouden.
13, goede afdichting, geen lekkage;

Stuur onderzoek

Productomschrijving

Overzicht

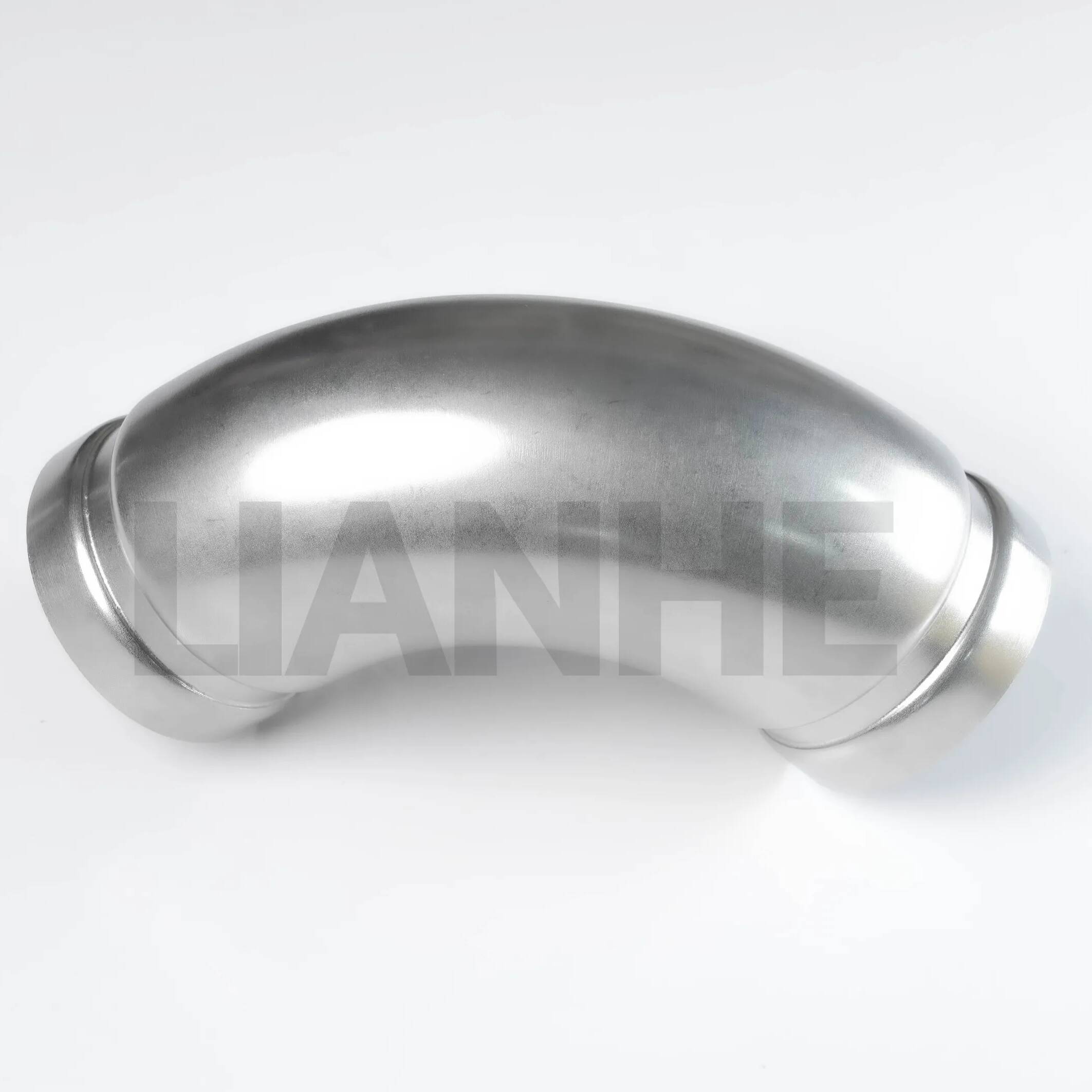

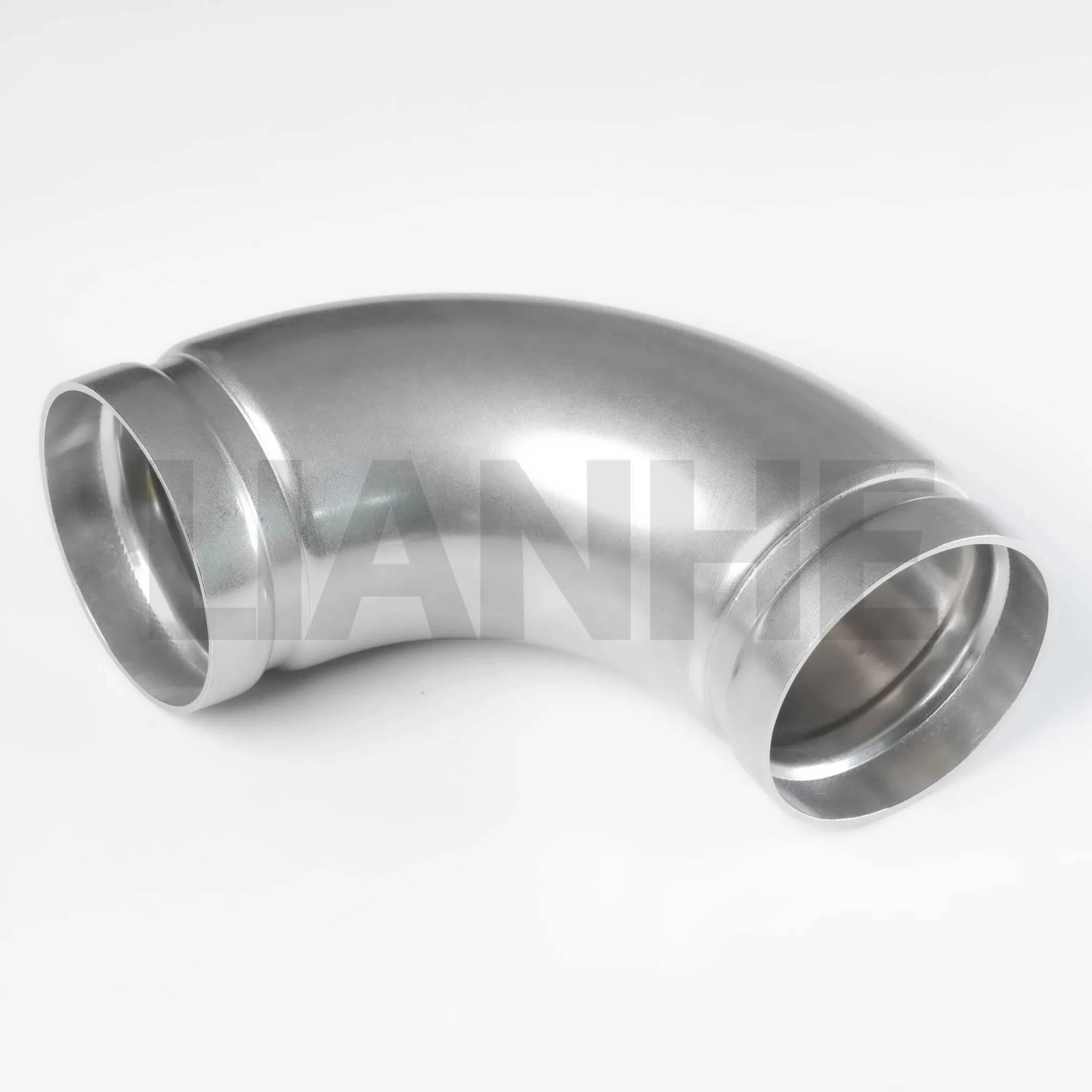

De zeer sterke roestvrijstalen groef 90DEG-ellebogen zijn hoogwaardige buisfittingen die zijn ontworpen om van richting te veranderen in gegroefde leidingsystemen, terwijl de structurele integriteit en stroomefficiëntie behouden blijven. Deze ellebogen zijn vervaardigd uit naadloos 304 of 316 roestvrij staal en zijn voorzien van AWWA C606-conforme groeven en een straal van 1,5D voor een soepele laminaire stroming, waardoor ze ideaal zijn voor zware toepassingen die trillingsbestendigheid en corrosiebestendigheid vereisen.

Functies

Robuuste naadloze constructie:

Vervaardigd uit geëxtrudeerd of gesmeed roestvrij staal (304 voor algemeen gebruik, 316 voor zware omstandigheden), met een wanddikte die voldoet aan schema 40/80 en een vloeigrens ≥250 MPa.

Groefafmetingen (breedte: 12,7 mm, diepte: 2,4 mm) nauwkeurig bewerkt volgens AWWA C606-normen voor consistente koppelingsaangrijping.

Flow-geoptimaliseerd ontwerp:

De middellijnradius van 1,5D vermindert het drukverlies met 30% in vergelijking met ellebogen met een korte straal, met een gepolijste interne boring (Ra ≤1,6 μm) die turbulentie en kalkaanslag minimaliseert.

De hoek van 90° zorgt voor een optimale richtingsverandering en verdeelt de spanning gelijkmatig, geschikt voor systemen met hoge doorstroming (tot 1.000 GPM voor 12" ellebogen).

Installatieflexibiliteit:

Kan worden aangesloten op gegroefde buizen met behulp van mechanische koppelingen (geen lassen/draadsnijden), waardoor een snelle installatie in enkele minuten met basisgereedschap mogelijk is, waardoor de arbeidskosten met 40% worden verlaagd.

Verkrijgbaar in de maten 2" tot 48" NPS, met aangepaste diameters en wanddiktes voor speciale projecten.

Milieubestendigheid:

De 316 roestvrijstalen variant is bestand tegen door chloride veroorzaakte putjes (cruciaal in maritieme en zoutwatertoepassingen), met een beschermend gepassiveerd oppervlak dat de levensduur met 20% verlengt.

Temperatuurbereik: -250°C tot 800°C (met de juiste pakkingen), geschikt voor cryogene vloeistoffen en stoomleidingen met hoge temperaturen.

Sollicitatie

Perfect voor veeleisende leidingsystemen:

Brandbeveiliging: NFPA 20-conforme ellebogen in sprinklersystemen, zorgen voor een betrouwbare doorstroming in commerciële gebouwen en industriële faciliteiten.

Olie- en gasverwerking: Omleiden van de stroom in raffinaderijpijpleidingen en offshore-platforms, met 316 ellebogen die voldoen aan NACE MR0175 voor zure gasomgevingen.

Energieopwekking: Stoom- en condensaatleidingen in thermische centrales, bestand tegen snelle temperatuurschommelingen en hogedrukcycli (tot 200 bar).

Waterbehandeling: Afvalwaterafvoersystemen en chemicaliëndoseerleidingen, met 304 bochten conform NSF 61 voor niet-corrosieve watertoepassingen.

Veelgestelde vragen

Vraag: Kunnen deze ellebogen worden gebruikt in ondergrondse installaties??

A:Ja, maar gebruik een polyethyleen behuizing of anti-corrosiefolie voor extra bescherming in corrosieve grond.

Vraag: Wat is de maximale werkdruk voor schema 80-ellebogen?

A:Tot 300 PSI voor 304 roestvrij staal en 350 PSI voor 316 roestvrij staal bij 20°C.

Vraag: Hebben de groeven invloed op de drukwaarde van de elleboog??

A:Nee, het gegroefde ontwerp is ontworpen om de volledige drukcapaciteit van het leidingsysteem te behouden als het op de juiste manier is gekoppeld.

Vraag: Kan ik de elleboog schilderen voor esthetische doeleinden??

A:Ja, gebruik verf op epoxybasis die compatibel is met roestvrij staal; Zorg ervoor dat het groefgebied ongeverfd blijft, zodat de koppeling goed aangrijpt.

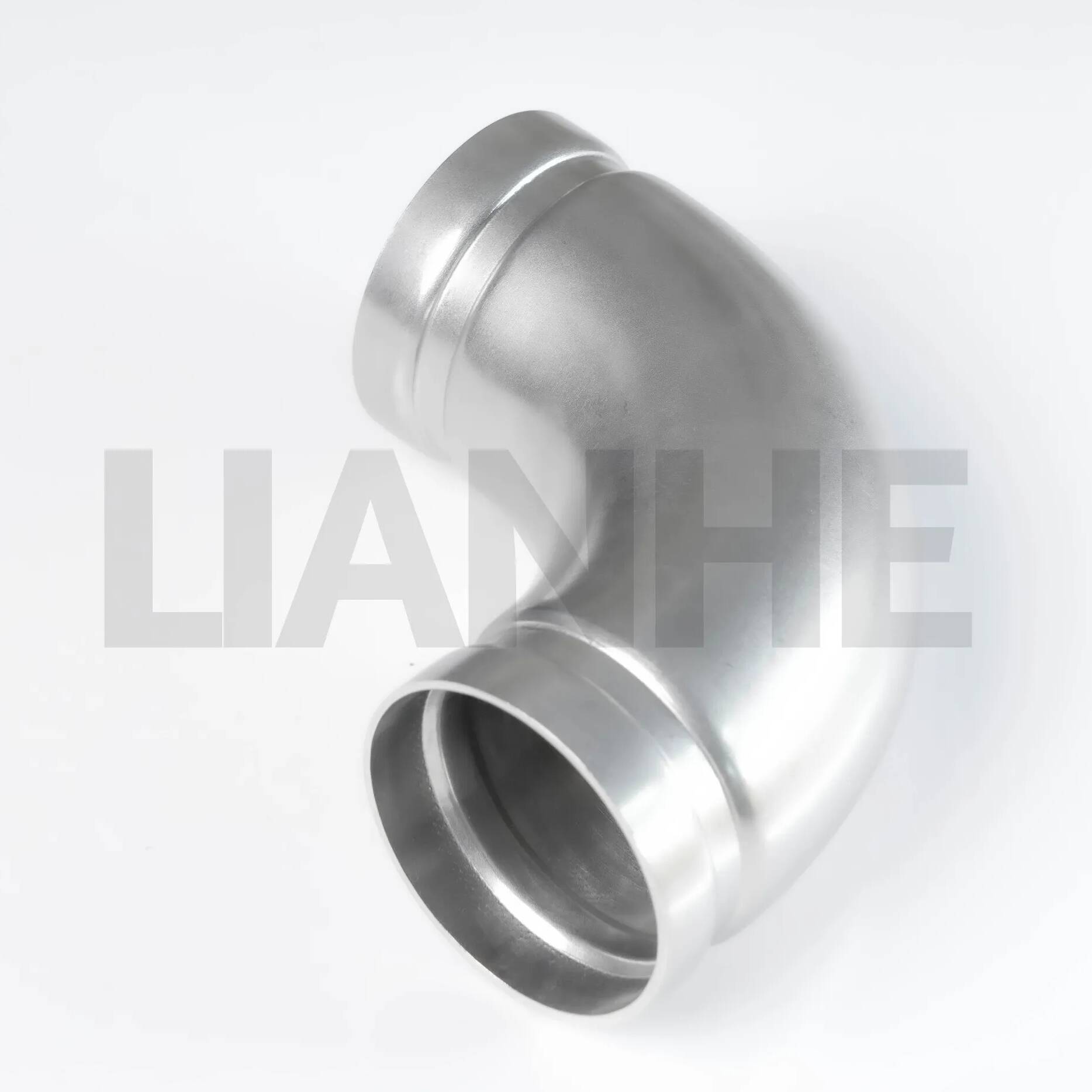

90DEG ELBOW 3 (1)_1868_1868
