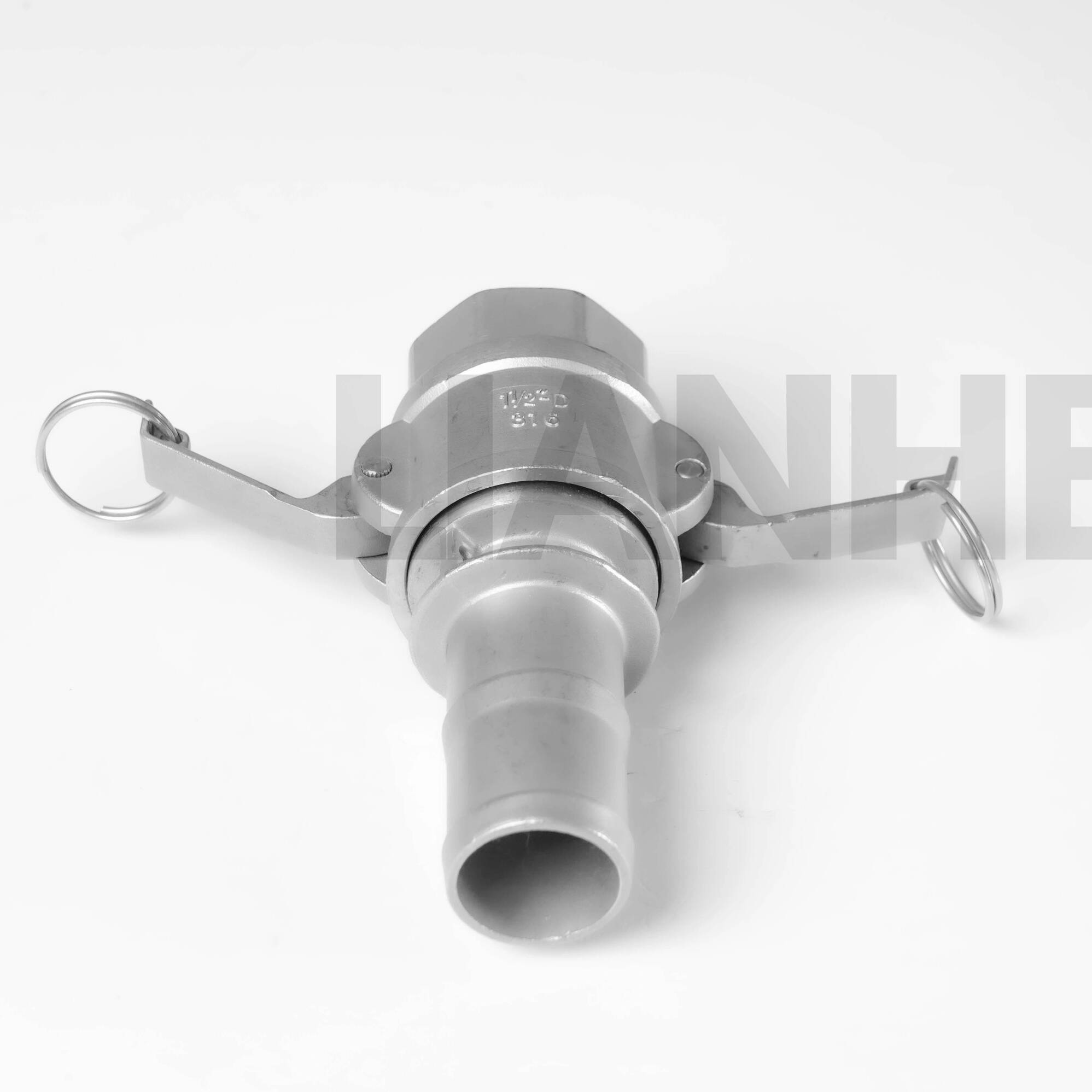

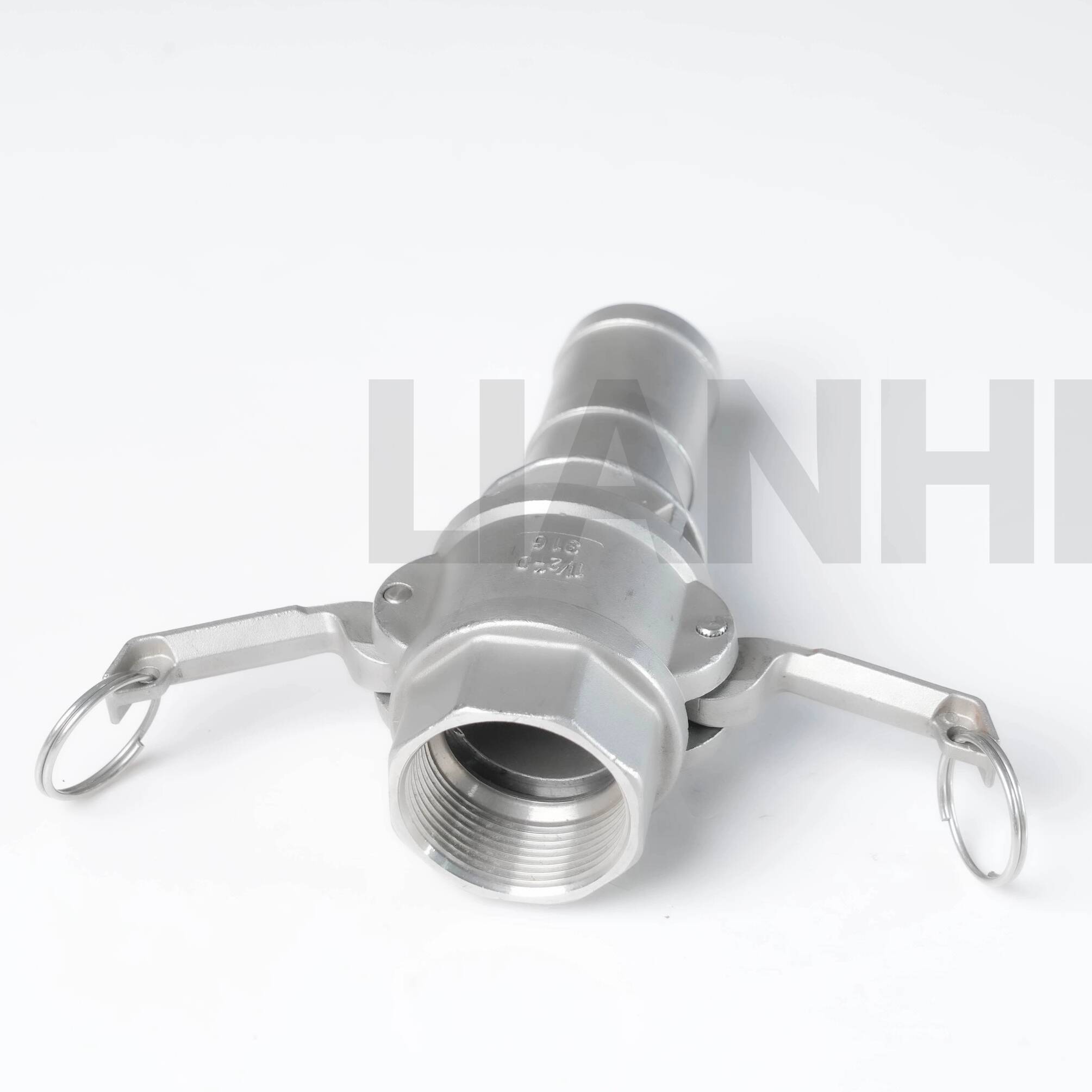

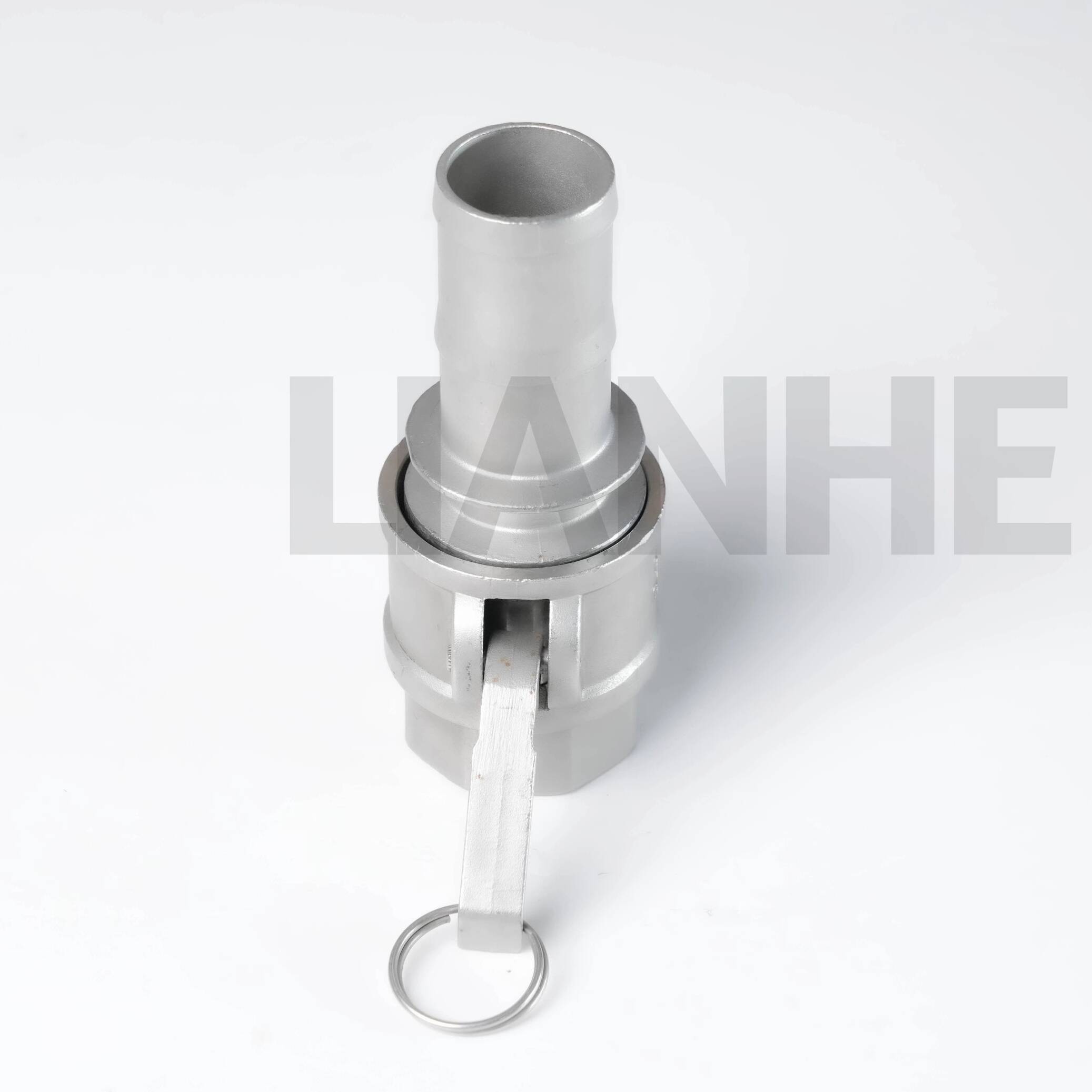

Hygiënische roestvrijstalen C-type snelkoppeling

Productbeschrijving

De hygiënische roestvrijstalen C-type snelkoppeling is ontworpen voor snelle montage en demontage in compatibele leidingsystemen voor voedingsmiddelen, dranken, farmaceutische, cosmetische en biotechnologie.

De roestvrijstalen constructie en het gladde binnenoppervlak ondersteunen een hygiënische vloeistofbehandeling en gemakkelijke reiniging. Compatibele pakkingen kunnen worden geselecteerd op basis van het procesmedium, de temperatuur, de druk en de reinigingsvereisten.

Technische specificaties

Maatbereik:1/2"–12" (DN15–DN300)

Materiaal:SS316L roestvrij staal

Verbindingstype:C-type snelle verbinding

Standaard waarnaar wordt verwezen:ISO 2852, afhankelijk van maatbevestiging

Werkdruk:Tot 10 bar, afhankelijk van maat, pakking, temperatuur en aansluitstructuur

Beschikbare pakkingmaterialen:EPDM, siliconen en PTFE

Interne oppervlakteruwheid:Ra ≤0,8 μm

Optionele oppervlakteafwerking:Elektrolytisch polijsten; lagere Ra-waarden beschikbaar onder voorbehoud van inspectie en bevestiging

Indicatief temperatuurbereik:-40°C tot +200°C, afhankelijk van de geselecteerde pakking en bedrijfsomstandigheden

Beschikbare documenten:

• EN 10204 3.1 Materiaaltestcertificaat

• Rapport over traceerbaarheid van materialen

• Inspectierapport oppervlakteruwheid

• Nalevingsdocumentatie voor pakkingen, indien van toepassing

• Inspectierapport van derden

Productvoordelen

1. Snelle montage en demontage

2. SS316L corrosiebestendige constructie

3. Glad binnenoppervlak voor gemakkelijke reiniging

4. EPDM-, siliconen- en PTFE-pakkingopties

5. Geschikt voor compatibele CIP- en SIP-processen

6. Minder onderhouds- en reinigingstijd

7. Meerdere maten en oppervlakteafwerkingen beschikbaar

8. Traceerbaarheid van materialen ondersteund

Toepassingen

Geschikt voor compatibele toepassingen in:

• Zuivel- en drankverwerking

• Brouwerijen en sapproductielijnen

• Apparatuur voor voedselverwerking

• Farmaceutische productiesystemen

• Biotechnologische apparatuur

• Cosmetische en persoonlijke verzorgingsproductie

• Filtratie-, meng- en vulsystemen

• Algemene hygiënische pijpleidingen voor vloeistofoverdracht

De aansluitafmetingen, pakkingmateriaal, werkdruk, temperatuur, vacuümomstandigheden, oppervlakteruwheid en reinigingsproces moeten worden bevestigd voordat u bestelt.

Installatie en onderhoud

1. Inspecteer de afdichtingsoppervlakken en pakking vóór montage.

2. Controleer of alle componenten compatibele afmetingen gebruiken.

3. Plaats de pakking correct zonder draaien of extruderen.

4. Borg de verbinding volgens de aangegeven montagemethode.

5. Voer vóór gebruik een druk- of lekkagetest uit.

6. Inspecteer en vervang de pakking op basis van de werkelijke staat, het procesmedium, de temperatuur en de reinigingscycli.

Plaats van herkomst:Wenzhou, Zhejiang, China
