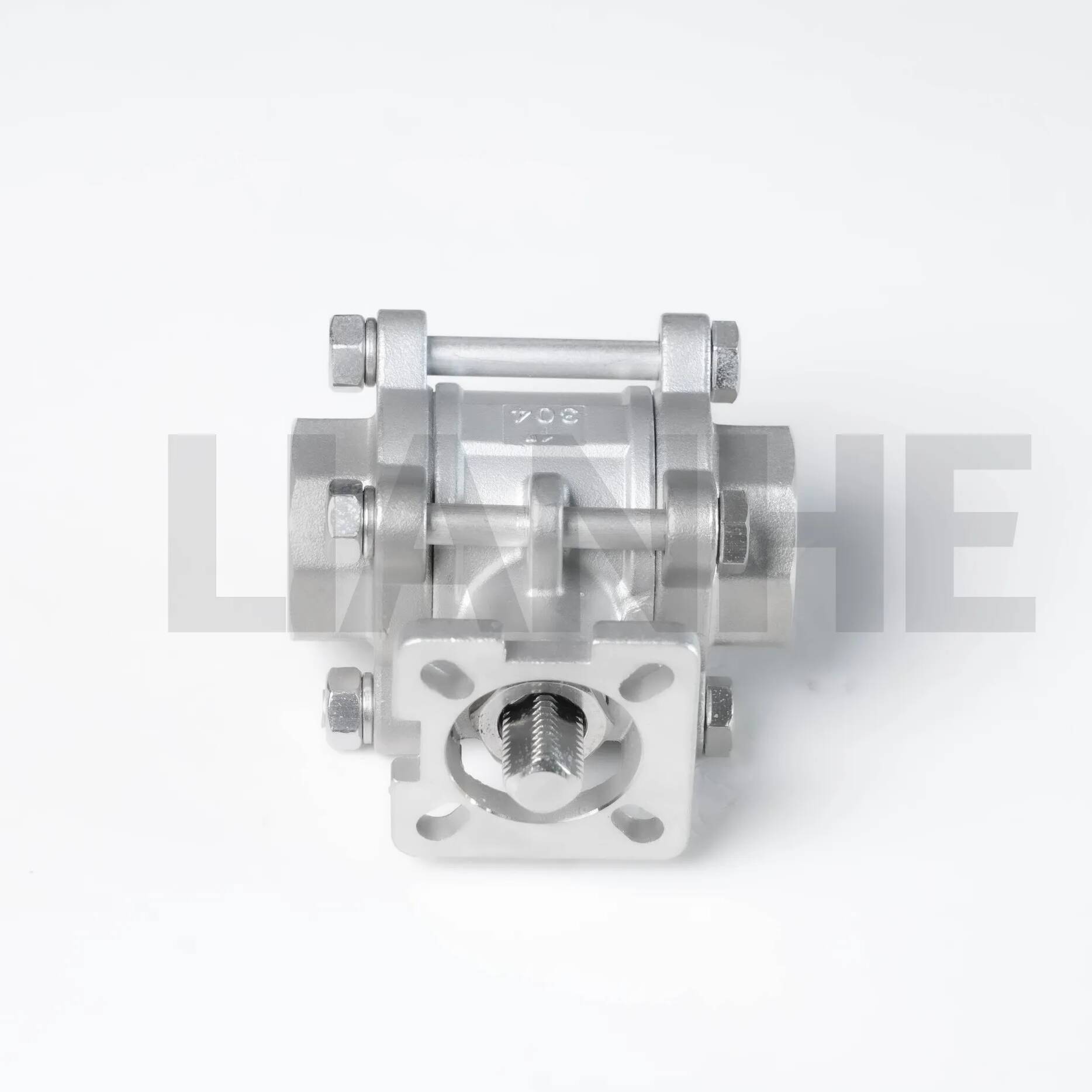

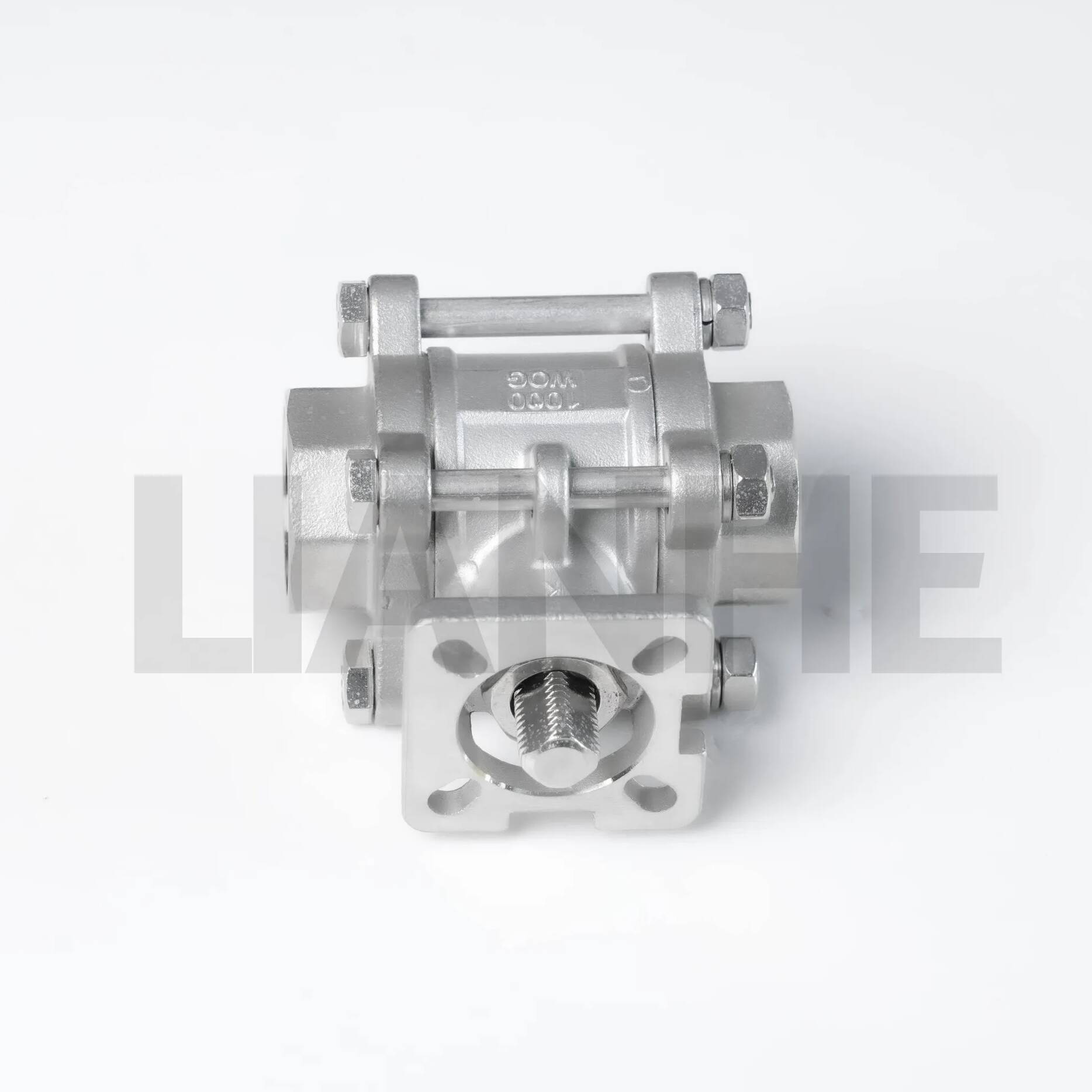

ISO 5211-conforme 3-delige kogelkraan met roestvrijstalen schroefdraad en platform

Overzicht

De ISO 5211-conforme 3-delige roestvrijstalen kogelkraan met platform is een veelzijdige oplossing voor debietregeling, ontworpen voor eenvoudige automatisering en onderhoud in industriële en commerciële systemen. Deze klep is gemaakt van roestvrij staal 316 en heeft een driedelige behuizing, NPT-schroefdraad (ANSI B1.20.1) en een integraal ISO 5211-montageplatform, waardoor directe bevestiging van de actuator mogelijk is voor bediening op afstand of automatisch.

Functies

Modulair driedelig ontwerp:

De constructie met een gesplitst lichaam maakt een snelle vervanging van interne componenten (kogel, zitting, stuurpen) mogelijk zonder de leidingen los te koppelen, waardoor de stilstandtijd voor onderhoud met 70% wordt verminderd.

ISO 5211-platform (montagepatroon: F03-F05) elimineert adapterplaten, compatibel met elektrische, pneumatische of hydraulische actuatoren voor kwartslagbediening van 90°.

Hoogwaardige afdichting:

Zittingen van PTFE of metaal-op-metaal (stellietoverlay) zorgen voor een luchtbeldichte afsluiting (API 598) bij temperaturen variërend van -46°C tot 815°C, afhankelijk van het materiaal van de zitting.

Het ontwerp met volledige doorlaat (boring = buisdiameter) minimaliseert de drukval, waardoor Cv-waarden worden bereikt die 20% hoger zijn dan vergelijkbare kleppen met gereduceerde doorlaat.

Voordelen van schroefdraadverbindingen:

NPT mannelijke/vrouwelijke schroefdraad voor eenvoudige installatie in bestaande systemen, compatibel met stalen, koperen en kunststof leidingen, met optioneel schroefdraadafdichtmiddel voor verbeterde lekweerstand.

De versterkte lichaamsdikte bij draadverbindingen (1,3x standaard) is bestand tegen actuatorkrachten met hoog koppel zonder vervorming.

Materiaal en naleving:

316 roestvrijstalen behuizing (ASTM A316) met gepassiveerd oppervlak, conform FDA 21 CFR Part 177 voor contact met voedsel en NACE MR0175 voor zuurgasgebruik.

Drukklasse: 1.500 PSI (316), temperatuurbereik: -40°C tot 260°C (RPTFE-zitting), geschikt voor diverse industriële media.

Sollicitatie

Ideaal voor geautomatiseerde en onderhoudsintensieve omgevingen:

Procesbeheersing: Debietregeling op afstand in chemische fabrieken, met elektrische actuatoren die integratie met PLC-systemen mogelijk maken voor nauwkeurige flowmodulatie.

Eten en drinken: Sanitaire toepassingen in brouwerijen en zuivelfabrieken, met 316 roestvrijstalen en PTFE-stoelen die voldoen aan de 3-A-sanitaire normen voor clean-in-place (CIP)-systemen.

Waterbehandeling: Geautomatiseerde afsluiters in filtratiesystemen en omgekeerde osmose-installaties, met ISO-platform dat snelle vervanging van actuatoren tijdens onderhoud mogelijk maakt.

Grondondersteuning voor de lucht- en ruimtevaart: Brandstof- en hydraulische leidingen in onderhoudsfaciliteiten voor vliegtuigen, met roestvrij staal 316 dat bestand is tegen corrosie van vliegtuigbrandstof en ontijzingsvloeistof.

Veelgestelde vragen

Vraag: Welk actuatorkoppel is vereist voor een 2"-klep?

A:Typisch 20-30 N·m voor handmatige bediening; raadpleeg het datablad van de klep voor aanbevelingen voor aanhaalmomenten van de actuator op basis van de viscositeit van het medium.

Vraag: Kan het platform worden verwijderd voor handmatige bediening?

A:Nee, het platform is een integraal onderdeel van het kleplichaam; gebruik een hendel of handwiel (meegeleverd) voor handmatige bediening als er geen actuatoren zijn geïnstalleerd.

Vraag: Hoe zorg ik ervoor dat de actuator uitgelijnd is met het ISO-platform??

A:Gebruik een momentsleutel om de actuatorbouten vast te draaien tot 15-20 Nm, waarbij u zorgt voor parallelliteit tussen het platform en het montagevlak van de actuator.

Vraag: Zijn er explosieveilige actuatoren beschikbaar??

A:Ja, selecteer actuatoren met ATEX/IECEx-certificering voor gebruik in explosieve atmosferen van Zone 1, compatibel met de ISO 5211-interface van onze klep.
