Schemagids voor roestvrijstalen buizen: SCH 10, SCH 40 en SCH 80

Het opgeven van een onjuist leidingschema resulteert in gevaarlijke systeemkwetsbaarheden of verspilde projectkapitaal. Industrieel vloeistoftransport laat geen ruimte voor giswerk. Onder-engineering leidt tot catastrofale uitbarstingen. Over-engineering vergt onnodig veel van uw bouwbudget. U moet deze berekeningen de eerste keer goed uitvoeren.

Terwijl de nominale buismaat (NPS) de buitendiameter bepaalt, dicteert het schema de wanddikte, de binnendiameter en de uiteindelijke drukmogelijkheden. Een verkeerd begrip van deze variabelen leidt vaak tot structurele mislukkingen. Het kan ook ernstige stroombeperkingen binnen uw verwerkingslijnen veroorzaken. U hebt een betrouwbare methode nodig om deze dimensies te evalueren.

We hebben deze handleiding gemaakt om dit exacte probleem op te lossen. Het biedt inkoopmanagers en leidingingenieurs een op bewijs gebaseerd raamwerk voor het evalueren en selecteren tussen SCH 10-, SCH 40- en SCH 80-specificaties. Je zult ontdekken hoe ASME-normen deze dimensies bepalen. We onderzoeken ook hoe operationele stress, schurende media en budgetbeperkingen uw uiteindelijke materiaalkeuze bepalen.

Belangrijkste afhaalrestaurants

• Schema definieert wanddikte:Naarmate het schemanummer toeneemt (van 10 naar 80), wordt de muur dikker, neemt de binnendiameter af en stijgt de drukwaarde.

• SCH 10 is voor lagedruk:Ideaal voor kostengevoelige omgevingen met lage druk waar gewichtsvermindering prioriteit heeft.

• SCH 40 is de universele standaard:De meest voorkomende specificatie voor algemene industriële, chemische en waterverwerkingstoepassingen.

• SCH 80 is voor extreme belasting:Noodzakelijk voor hogedruksystemen, zeer corrosieve media of omgevingen die een aanzienlijke mechanische slijtage vereisen.

• De aanduiding "S" is van belang:In roestvrij staal worden schema's doorgaans gevolgd door een "S" (bijv. SCH 40S) om ze te onderscheiden van de maatnormen voor koolstofstaal onder ASME B36.19.

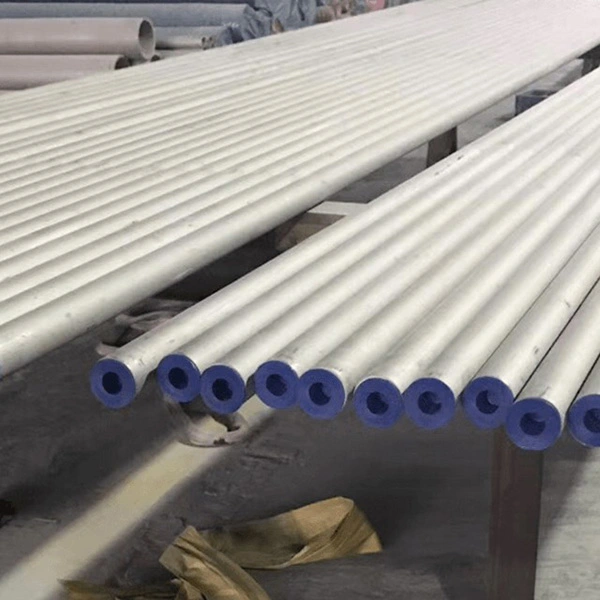

Inzicht in de normen voor het schema voor roestvrijstalen buizen

Ingenieurs moeten eerst de fundamentele normen begrijpen die betrekking hebben op de afmetingen van leidingen. De American Society of Mechanical Engineers (ASME) hanteert strikte kaders voor productie. ASME B36.19 dient als de specifieke maatnorm voor elk typeRoestvrij stalen buis. Dit wijkt geheel af van ASME B36.10. ASME B36.10 dicteert de afmetingen voor smeedstalen en koolstofstalen buizen.

Roestvrij staal bezit een unieke corrosieweerstand en treksterkte. Dankzij deze eigenschappen kunnen fabrikanten dunnere wanden gebruiken voor dezelfde drukwaarden als koolstofstaal. ASME heeft de B36.19-standaard gecreëerd om deze superieure materiaaleigenschappen te weerspiegelen. Het voorkomt dat ingenieurs de wanddikte onnodig overspecificeren.

Vaak ziet u een 'S'-achtervoegsel aan het schemanummer. Benamingen zoals 10S, 40S en 80S duiden deze roestvrijstalen specifieke schema's aan. De standaard- en "S"-schema's passen perfect bij kleinere buitendiameters. Ze lopen echter aanzienlijk uiteen in dikkere, grotere maten. Een koolstofstalen SCH 40 buis groter dan NPS 12 heeft een andere wanddikte dan een SCH 40S roestvrijstalen buis. U moet de "S" opgeven om de juiste maatvoering te garanderen.

Eén cruciale implementatierealiteit brengt junior engineers vaak in verwarring. Ongeacht de gekozenroestvrijstalen leidingschemablijft de buitendiameter (OD) absoluut constant voor een gegeven NPS. Een 2-inch pijp meet aan de buitenkant altijd 2,375 inch. Omdat de OD op slot blijft, voegt het opvoeren van het schema strikt materiaal toe aan de binnenkant. Als u van een lichte muur naar een extra zware muur gaat, wordt de binnendiameter (ID) kleiner. Deze interne reductie vermindert direct het vloeistofvolume. Het verhoogt ook de vloeistofsnelheid en interne wrijving. Ingenieurs moeten deze stroomsnelheidsimpact berekenen voordat ze de systeemontwerpen finaliseren.

SCH 10 versus SCH 40 versus SCH 80: technische kernverschillen

EvaluerenSCH 10 versus SCH 40 versus SCH 80vereist een duidelijk begrip van hun fysieke verschillen. Elke classificatie dient een duidelijk operationeel doel. Door de juiste keuze te maken, wordt de levensduur van het systeem geoptimaliseerd.

Schema 10 vertegenwoordigt de categorie lichte muren. Het beschikt over aanzienlijk dunnere muren. Dit maximaliseert het interne volume voor vloeistoftransport. Het biedt ook het laagste gewicht per lineaire voet. Een lager gewicht vertaalt zich in lagere materiaalkosten en eenvoudiger installatie. SCH 10 heeft echter strikte beperkingen. Het biedt een veel lagere druktolerantie. U mag het nooit gebruiken in zeer schurende omgevingen. Blootliggende SCH 10-lijnen zijn zeer gevoelig voor mechanische schade. Een verdwaalde vorkheftruckbult kan een lichtgewicht pijp gemakkelijk deuken of verpletteren.

Schedule 40 dient als het standaard werkpaard voor muren. Het beschikt over een perfect uitgebalanceerde wanddikte. Dit schema vertegenwoordigt het optimale kruispunt van drukwaarde, structurele stijfheid en materiaalkosten. De meeste ingenieurs gebruiken standaard SCH 40 voor faciliteiten voor algemene doeleinden. Het kan gemakkelijk een gemiddelde tot hoge vloeistofdruk aan. Het is bestand tegen standaard industriële stroomsnelheden zonder overmatige slijtage. Het biedt voldoende mechanische sterkte om drukke fabrieksvloeren te overleven.

Schedule 80 domineert de categorie extra zware muren. Het heeft het dikste muurprofiel van deze drie gangbare maten. Dit toegevoegde materiaal maakt het aanzienlijk zwaarder. Ingenieurs bouwen SCH 80-lijnen speciaal voor extreme PSI. Het verwerkt agressieve schommelingen bij hoge temperaturen soepel. Verwerkingsfaciliteiten die schurende slurries verplaatsen, vertrouwen op SCH 80. De extra dikte fungeert als een cruciale "corrosietoeslag". Media kunnen de binnenwand tientallen jaren lang langzaam eroderen voordat de buis ooit een kritiek faalpunt bereikt.

Bekijk de maatgegevens hieronder. Het biedt een tastbare vergelijking voor NPS 2"- en NPS 4"-formaten in alle drie de standaardschema's.

Beslissingskader: het afstemmen van het schema op de toepassingsvereisten

Een leidingmaat kun je niet op intuïtie selecteren. Vloeistofdynamica en mechanische fysica bepalen uw eisen. Ingenieurs vertrouwen op gestructureerde besluitvormingskaders om de veiligheid te garanderen.

Het evalueren van de bedrijfsdruk en temperatuur vormt de absolute basis voor uw keuze. Met de formule van Barlow berekenen we de benodigde wanddikte. Deze vergelijking bepaalt de interne druk die een leiding veilig kan bevatten. Je vermenigvuldigt de ontwerpdruk met de buitendiameter van de buis. Dat product deel je vervolgens door tweemaal de toegestane materiaalspanning. Het resultaat geeft u de minimaal benodigde wanddikte. U dient altijd naar boven af ​​te ronden naar het dichtstbijzijnde standaardschema.

Temperatuur introduceert hier een enorme risicofactor. Hoge temperaturen verminderen op agressieve wijze de drukcapaciteiten van alle metalen. Een SCH 40-buis die werkt bij 100°F houdt aanzienlijk meer druk vast dan exact dezelfde buis die werkt bij 800°F. Warmte verzwakt de moleculaire structuur. U moet de ASME B31.3 temperatuurreductiecurven controleren voordat u een ontwerp goedkeurt. Een systeem kan SCH 80 nodig hebben om de hitte te kunnen verwerken, zelfs als de basisdruk laag lijkt.

De corrosiviteit van de media vereist een zorgvuldige evaluatie. Chemische verwerkingsfabrieken transporteren zeer agressieve vloeistoffen. Zwavelzuren en schurende minerale slurries tasten voortdurend de binnenkant van de buis aan. Elke dag verwijderen ze microscopisch kleine laagjes metaal. Als uw systeem deze media transporteert, heeft u een slijtagetoeslag nodig. SCH 80 biedt een veel langere levensduur. Het zorgt voor aanzienlijk intern materiaalverlies voordat de muur de kritische breukdikte bereikt. SCH 10 zou in een fractie van de tijd volledig eroderen.

Structurele en externe belastingoverwegingen zijn net zo belangrijk als interne druk. Leidingen bestaan ​​niet in een vacuüm. Ze overspannen lange afstanden tussen pijprekken en structurele steunen. De zwaartekracht trekt voortdurend het metaal en de zware vloeistof erin naar beneden. Leidingen die worden blootgesteld aan lange, niet-ondersteunde overspanningen vereisen de stijfheid van SCH 40 of SCH 80. SCH 10 mist de balksterkte voor lange overspanningen. Het kan doorzakken onder zijn eigen gewicht. Bovendien zal SCH 10 gemakkelijk verbrijzelen onder externe mechanische schokken. Industriezones met veel verkeer vereisen dikkere muren puur voor externe fysieke bescherming.

Inkooprealiteiten: kosten, gewicht en schaalbaarheid

Technische perfectie moet altijd aansluiten bij de inkooprealiteit. Budgetten bepalen de haalbaarheid van projecten. U moet begrijpen hoe de planningskeuze uw financiële resultaten en bouwtijdlijn beïnvloedt.

Materiaalkostenvermenigvuldigers raken onmiddellijk uw budget. Fabrikanten prijzen industriële metalen strikt op basis van gewicht. Het upgraden van een faciliteit van SCH 40 naar SCH 80 verhoogt de kilo's per voet aanzienlijk. Deze escalatie drijft de materiaalkosten direct omhoog. U koopt meer ruwe legering. Als uit uw drukberekeningen blijkt dat SCH 40 voldoende is, verspilt de aankoop van SCH 80 cruciaal projectkapitaal.

De verzend- en afhandelingslogistiek introduceert secundaire kostenlagen. Houd rekening met de trapsgewijze effecten van zwaardere schema's:

• Vrachtfacturen stijgen omdat logistieke bedrijven per tonnage rekenen.

• Installatiepersoneel heeft zwaardere hijsapparatuur nodig om de leidingen op hun plaats te hijsen.

• Constructeurs moeten sterkere, duurdere ondersteunende rekken ontwerpen om het extra eigen gewicht te dragen.

• Opslagplaatsen op locatie hebben versterkte grond nodig om te voorkomen dat zware pallets in de modder wegzakken.

Las- en installatietijden nemen dramatisch toe met de wanddikte. Dikkere muren vergen aanzienlijk meer arbeid. Voor het lassen van een SCH 80-verbinding is een bredere afschuining nodig. Lassers moeten meerdere passages uitvoeren om de verbinding volledig te vullen. Ze verbruiken duurder vulmetaal. De intense warmte-inbreng vereist langere koeltijden tussen de passages. Omgekeerd kunnen lassers een SCH 10-verbinding vaak in één snelle doorgang voltooien. Arbeid kost doorgaans meer dan materiaal. Door planningen te upgraden, vermenigvuldigt u uw arbeidsuren.

De beschikbaarheid van voorraad bepaalt uw projectplanning. SCH 40S fungeert als de universele industriestandaard. Distributeurs hebben het diep in elk groot magazijn ter wereld op voorraad. Normaal gesproken kunt u SCH 40S veiligstellen voor levering de volgende dag. SCH 10S en SCH 80S vereisen echter vaak langere levertijden. Dit geldt vooral bij het specificeren van minder gebruikelijke legeringen zoals 316L of duplexstaal. Als u zes weken wacht op een specifieke dikwandige leiding, kan het hele bouwschema ontsporen.

Een shortlist maken van uw leverancier van roestvrijstalen buizen

Uw technische berekeningen betekenen niets als uw leverancier materiaal van mindere kwaliteit levert. Het vinden van een betrouwbare productiepartner garandeert de systeemintegriteit. Je moet leveranciers nauwgezet controleren.

Nalevingsverificatie vormt uw eerste verdedigingslinie. Koop nooit leidingwerk zonder de documentatie te hebben doorgenomen. Zorg ervoor dat de leverancier voor elke batch volledige Mill Test Reports (MTR's) verstrekt. Deze rapporten verifiëren de exacte chemische samenstelling van de warmtepartij. Ze bevestigen ook dat de fysieke afmetingen strikt voldoen aan de ASME B36.19-toleranties. De norm staat doorgaans een productietolerantie toe van +/- 12,5% op de nominale wanddikte. Een betrouwbare leverancier verstrekt graag MTR's vóór verzending.

U moet naadloze versus gelaste productiemethoden evalueren. Kritische toepassingen onder hoge druk vereisen vaak naadloze buizen. Naadloze buizen hebben geen longitudinale lasnaad, waardoor een potentieel faalpunt wordt geëlimineerd. Ze presteren uitzonderlijk goed onder extreme stress. Naadloze productie kost echter veel meer. Veel moderne toepassingen maken gebruik van elektrisch weerstandsgelaste (ERW) buizen. Gelaste SCH 40 is voor de meeste industriële processen volledig voldoende, op voorwaarde dat de fabriek dit correct certificeert. Eis bewijs van 100% röntgenonderzoek op alle lasnaden.

Het uitvoeren van een schoon inkoopproces vereist precisie. Stel een gedetailleerd samenOfferteaanvraag (RFQ)om naar uw leveranciers op de shortlist te sturen. Heldere communicatie voorkomt dure retourzendingen. Neem deze exacte parameters op in uw offerteaanvraag:

1. Totaal lineair beeldmateriaal:Houd rekening met een overschot van 5% voor snij- en veldafval.

2. Legeringskwaliteit:Geef exacte kwaliteiten op, zoals 304, 304L, 316 of 316L.

3. Nominale buismaat (NPS):Vermeld duidelijk de standaardmaat.

4. Specifiek schema:Vermeld expliciet de aanduiding "S" (10S, 40S of 80S).

5. Eisen aan de eindafwerking:Geef aan of u gladde uiteinden, afgeschuinde uiteinden voor lassen of draadeinden nodig heeft.

Conclusie

Het kiezen van het juiste leidingschema is een oefening in het balanceren van systeemveiligheid en kapitaalefficiëntie. De fysica van uw vloeistoftransport zal de basisvereisten bepalen. Als u standaard SCH 80 gebruikt, verspilt u automatisch waardevol budget en vergroot u de installatietijd. Omgekeerd riskeert het in gebreke blijven van SCH 10 puur om geld te besparen onder druk een catastrofale mislukking.

Evalueer zorgvuldig uw interne druk, abrasiviteit van het medium en structurele belastingen. Vergelijk deze variabelen met de gevestigde ASME B36.19-normen. Voer altijd de formule van Barlow uit om uw aannames te verifiëren.

Onderneem vandaag nog actie voor uw project. Vraag uw interne constructeurs om alle drukberekeningen bij hoge temperaturen te bevestigen. Neem na verificatie contact op met uw toegewijde verkoop- en technische team. Bekijk de huidige voorraadbeschikbaarheid, vraag MTR's aan en beveilig uw projectprijzen voordat de grondstofkosten fluctueren.

Veelgestelde vragen

Vraag: Betekent Schedule 40 dat de buis 40 millimeter dik is?

A: Nee. Het schemanummer is een niet-dimensionale verwijzing naar een wanddikteformule gebaseerd op drukwaarden. Het is geen absolute meting in millimeters of inches. De werkelijke dikte van een Schedule 40-buis verandert afhankelijk van de nominale buismaat (NPS).

Vraag: Kan ik SCH 40 en SCH 80 in hetzelfde leidingsysteem mengen?

A: Ja, maar de maximale druk van het systeem wordt belemmerd door de zwakste schakel, namelijk de SCH 40-sectie. Bovendien zullen de overgangspunten niet-overeenkomende interne diameters hebben. Deze stap in het inwendige van de buis kan ernstige stromingsturbulentie en plaatselijke erosie veroorzaken.

Vraag: Wat is het verschil tussen SCH 40 en SCH 40S?

A: SCH 40 is de standaard voor koolstofstaalafmetingen gedefinieerd onder ASME B36.10. SCH 40S is de roestvrijstalen norm die wordt beheerst door ASME B36.19. Voor kleinere buismaten zijn de afmetingen identiek. Ze verschillen echter aanzienlijk in wanddikte bij grotere buitendiameters.

Vraag: Hoeveel zwaarder is SCH 80 vergeleken met SCH 40?

A: Hoewel het exacte gewichtsverschil afhangt van de specifieke nominale buismaat, is SCH 80 roestvrijstalen buis over het algemeen 30% tot 50% zwaarder per voet dan SCH 40. Deze gewichtstoename correleert direct met de grotere wanddikte die nodig is voor toepassingen onder extreme druk.
