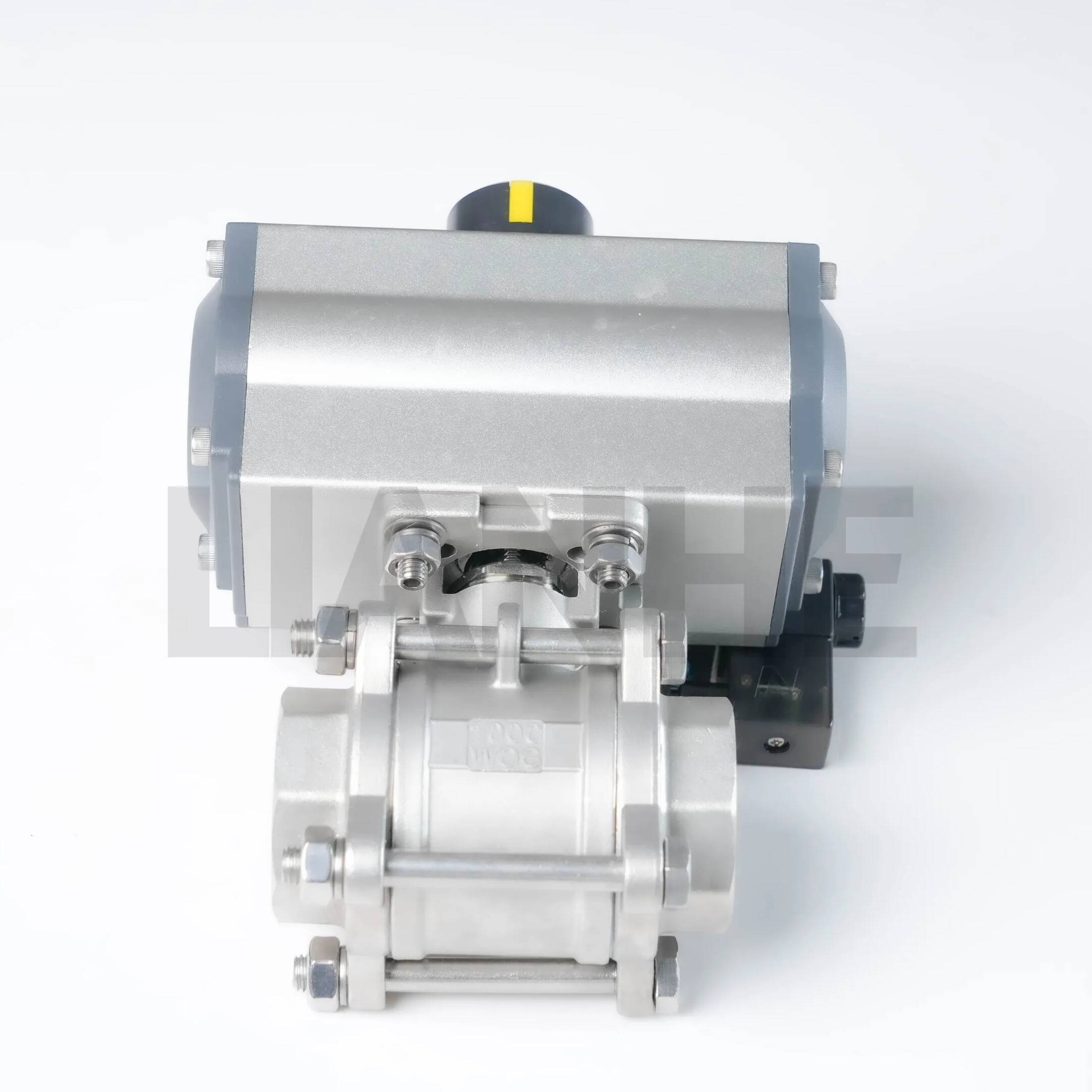

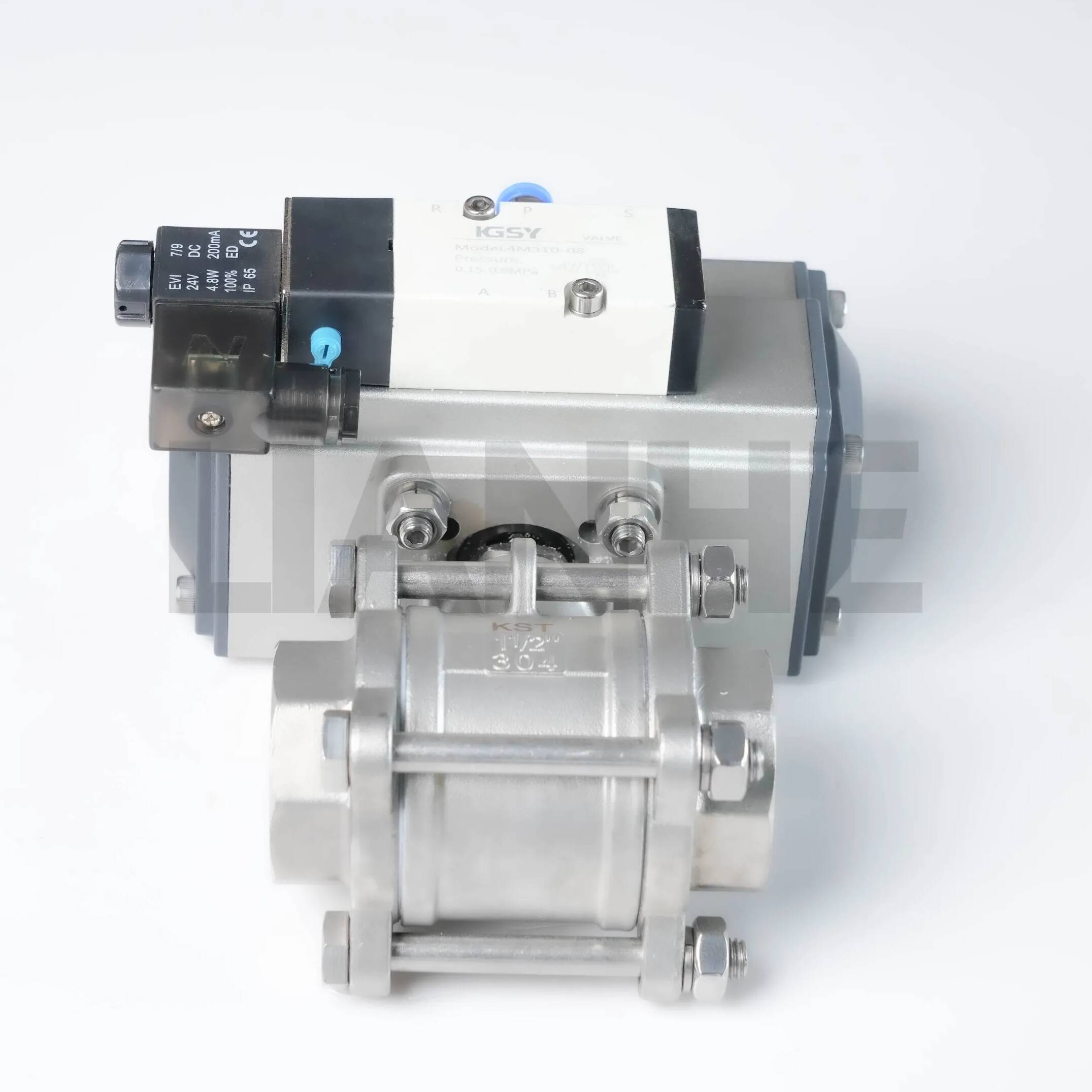

Pneumatisch bediende 3-delige kogelkraan met schroefdraad voor industriële automatisering

Overzicht

De pneumatisch bediende driedelige kogelkraan met schroefdraad is een zeer betrouwbare oplossing voor debietregeling, ontworpen voor snelle, efficiënte werking in industriële automatiseringssystemen. Deze klep is gemaakt van roestvrij staal 316 en is voorzien van NPT-schroefdraad (ANSI B1.20.1) en een pneumatische actuator, die een snelle kwartslagbeweging van 90° biedt voor aan/uit-regeling in zware, corrosieve omgevingen.

Functies

Voordelen van pneumatische bediening:

Dubbelwerkende of veerretour pneumatische actuator (5-8 bar luchtdruk), met een storingsveilige werking (veerretour sluit/opent bij luchtverlies) en cyclustijden ≤3 seconden voor 2" kleppen.

Het ISO 5211-montageplatform garandeert compatibiliteit met wereldwijde actuatormerken (bijv. Festo, SMC), met optionele klepstandstellers voor proportionele stroomregeling.

Corrosiebestendig ontwerp:

316 roestvrijstalen behuizing (ASTM A316) met een molybdeengehalte van 3,5%, bestand tegen chlorideputvorming in maritieme en chemische omgevingen, met een gepassiveerd oppervlak dat de levensduur met 30% verlengt.

PTFE-zitting met anti-extrusiering zorgt voor een luchtbeldichte afsluiting (API 598) bij temperaturen van -40°C tot 260°C (RPTFE-zitting).

Precisie schroefdraadverbindingen:

NPT mannelijke/vrouwelijke schroefdraad voor veilige buisbevestiging, compatibel met Schedule 80-buizen en heavy-duty fittingen, met een koppel van 80 N·m voor 2"-kleppen om de krachten van de actuator te weerstaan.

Versterkte lichaamsdikte bij draadverbindingen (1,3x standaard) voorkomt vervorming bij pneumatische bediening met hoge cycli.

Veiligheid en naleving:

Antistatisch apparaat (veerbelast) zorgt voor elektrische continuïteit voor gastoepassingen, waardoor de risico's van statische ontladingen in ontvlambare omgevingen worden verminderd.

Voldoet aan NACE MR0175 voor zuurgastoepassingen en ATEX/IECEx voor gebruik in explosieve atmosferen (Zone 1/21), met optionele vlamdoversets.

Sollicitatie

Ideaal voor snelle, uiterst betrouwbare industriële automatisering:

Olie en gas stroomopwaarts: Snelle uitschakeling in controlesystemen voor boorputten en injectieleidingen voor chemicaliën, met roestvrij staal 316 dat bestand is tegen H2S-corrosie in zure gasvelden.

Eten en drinken: Hygiënische stroomregeling in pasteurisatielijnen en CIP-systemen (Clean-in-Place), die voldoen aan de 3-A-sanitaire normen voor direct contact met voedsel.

Energieopwekking: Pneumatische regeling van condenspotten en condensaatleidingen in installaties met gecombineerde cyclus, met snelle bediening die drukstoten in turbinesystemen vermindert.

Grondondersteuning voor de lucht- en ruimtevaart: Brandstof- en hydraulische vloeistofcontrole in onderhoudsfaciliteiten voor vliegtuigen, met pneumatische bediening die feilloze prestaties garandeert in omgevingen op grote hoogte.

Veelgestelde vragen

Vraag: Welke luchtdruk is vereist voor de actuator?

A:Standaardwerking bij 6 bar; minimaal 5 bar, maximaal 10 bar. Gebruik een drukregelaar om consistente prestaties te behouden.

Vraag: Kan de klep worden gebruikt in vacuümsystemen?

A:Ja, de PTFE-zitting biedt betrouwbare afdichting tot een vacuüm van 29 inch Hg, hoewel metaal-op-metaal zittingen worden aanbevolen voor extreme vacuümomstandigheden.

Vraag: Hoe corrosie van actuatoren in kustomgevingen te voorkomen?

A:Kies een actuator met een epoxygeverfde aluminium behuizing of roestvrijstalen componenten en installeer een coalescentieluchtfilter om vocht- en zoutdeeltjes te verwijderen.

Vraag: Wat is de aanbevolen maat luchtfilter voor de actuator?

A:Gebruik een filter met een diameter van 5 μm om de actuator te beschermen tegen verontreiniging door deeltjes, waardoor een soepele werking en een langere levensduur worden gegarandeerd.
