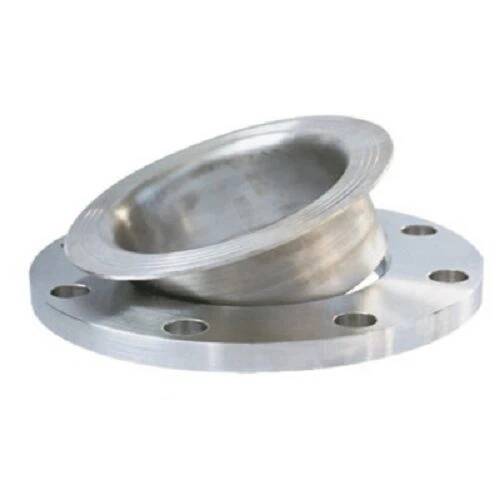

Roestvrij staal 304/316 overlappende flens voor buisaansluiting

Overzicht

De hoogwaardige roestvrijstalen 304/316 Lap Joint Flens is een betrouwbare oplossing voor buisverbinding, ontworpen voor eenvoudige uitlijning en onderhoud in omgevingen met hoge temperaturen en corrosieve omstandigheden. Deze flens is gemaakt van roestvrij staal 304 of 316 en heeft een los passend ontwerp dat over een stompuiteinde schuift, waardoor rotatieaanpassing mogelijk is voor een perfecte uitlijning van de boutgaten zonder dat de buis draait.

Functies

Uniek Lap Joint-ontwerp:

De flensring glijdt vrij over het stompe uiteinde (lasnek of socket weld), waardoor 360° rotatie mogelijk is om de boutgaten uit te lijnen, wat van cruciaal belang is voor offshore en modulaire leidingen waar nauwkeurige uitlijning een uitdaging is.

Vermindert de belasting van aangesloten apparatuur door kleine verkeerde uitlijningen te absorberen, waardoor de levensduur van pompen, kleppen en instrumenten wordt verlengd.

Superieure materiaalprestaties:

304 roestvrij staal (18Cr-8Ni) voor algemene corrosieweerstand; RVS 316 (16Cr-10Ni-2Mo) voor chloriderijke omgevingen, met een minimale treksterkte van 515 MPa.

Voldoet aan de normen ASME B16.5 (150#-2500#) en BS EN 1092-1, met optionele afwerkingen met verhoogd oppervlak (RF) of plat oppervlak (FF) voor verschillende soorten pakkingen.

Eenvoudige installatie en onderhoud:

Het stompe uiteinde is aan de buis gelast (stomplas of moflas), terwijl de flensring afzonderlijk wordt vastgeschroefd, waardoor flensvervanging mogelijk is zonder de buis door te snijden.

Vermindert de lasvereisten met 50% vergeleken met integrale flenzen, ideaal voor reparaties ter plaatse en retrofitprojecten.

Afdichting en drukwaarde:

Compatibel met spiraalgewonden, PTFE- en metalen pakkingen, waardoor lekvrije afdichtingen tot 2.500 PSI (316 roestvrij staal, 150 # rating) worden bereikt.

Temperatuurbereik: -250°C tot 800°C (met geschikte pakkingen), geschikt voor cryogene, stoom- en hogetemperatuurproceslijnen.

Sollicitatie

Perfect voor veeleisende pijpaansluitingsscenario's:

Olie en gas offshore: Verbinden van onderzeese pijpleidingen en platformmodules, met 316 overlappende verbindingen die bestand zijn tegen zeewatercorrosie en cyclische belasting.

Turbines van elektriciteitscentrales: Stoomaansluitingen voor hoge temperaturen, met 304 flenzen bestand tegen 550°C en 316 flenzen tot 700°C met goede thermische isolatie.

Chemische reactoren: Flensverbindingen voor corrosieve media, met roestvrij staal 316 dat voldoet aan de CEPDG- en OSHA-normen voor de omgang met gevaarlijke chemicaliën.

Zeeschepen: Machinekamerleidingen en ladingtankverbindingen, met overlappende verbindingen die het uitlijnen in trillende omgevingen aan boord vergemakkelijken.

Veelgestelde vragen

Vraag: Wat is het verschil tussen overlappende flenzen en lasnekflenzen?

A:Overlapverbindingen maken flensrotatie mogelijk voor het uitlijnen van de bout, terwijl lashalzen een integraal onderdeel zijn van de buis, waardoor hogere drukwaarden maar minder flexibiliteit worden geboden.

Vraag: Kunnen overlappende verbindingsflenzen worden gebruikt met niet-roestvaststalen buizen?

A:Ja, maar gebruik een diëlektrische pakking om galvanische corrosie te voorkomen bij aansluiting op koolstofstalen buizen.

Vraag: Hoe selecteer ik de juiste pakking voor mijn toepassing??

A:Raadpleeg onze pakkingcompatibiliteitstabel op basis van mediatype, druk en temperatuur; veel voorkomende keuzes zijn onder meer PTFE (algemeen gebruik) en met metalen mantel (hoge druk).

Vraag: Wat is de minimale buismaat voor overlappende verbindingsflenzen?

A:Verkrijgbaar van 1" tot 48" NPS, met aangepaste formaten en vermogens beschikbaar voor speciale industriële projecten.
