RVS S-Type Press 90° Elleboog met Binnendraad

Productbeschrijving

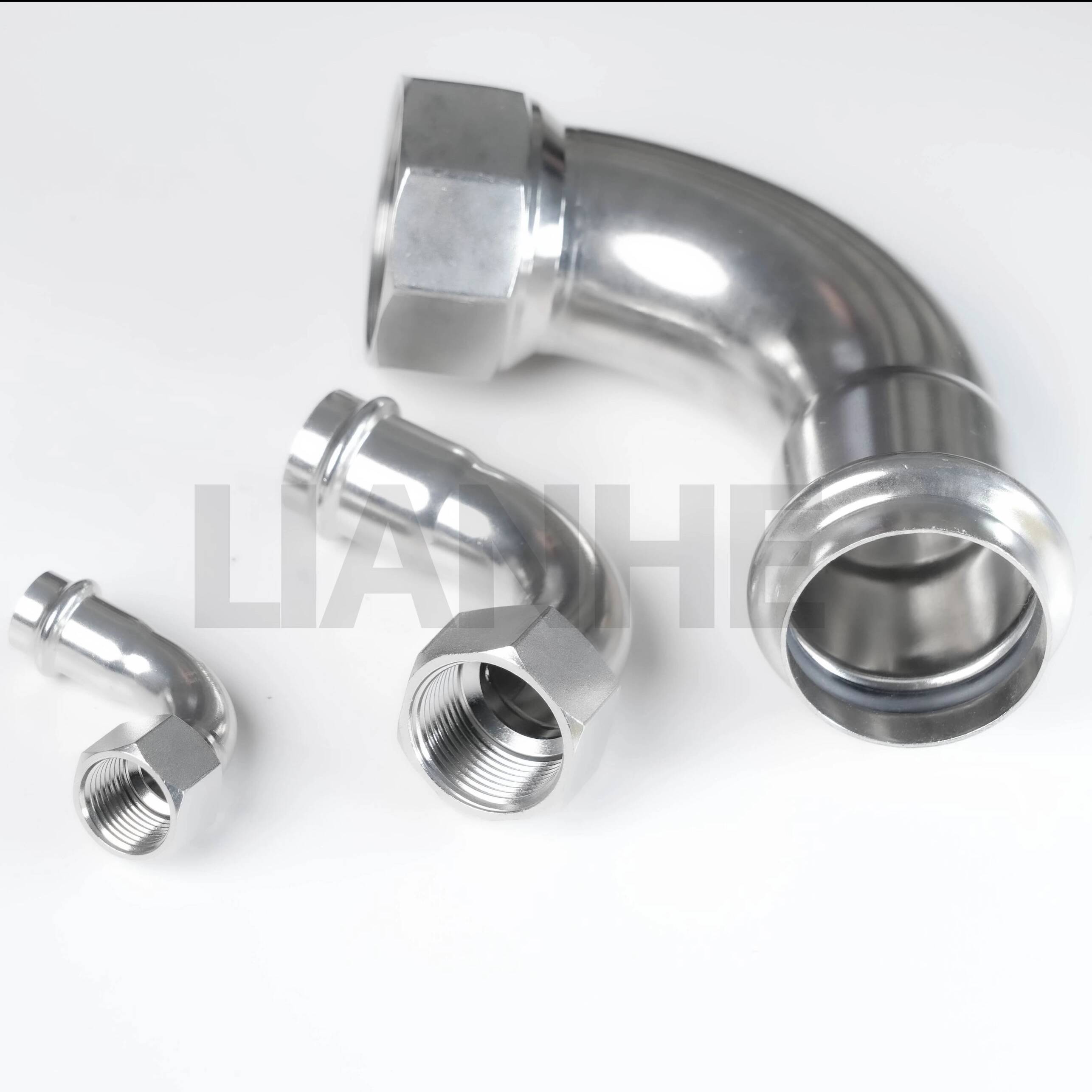

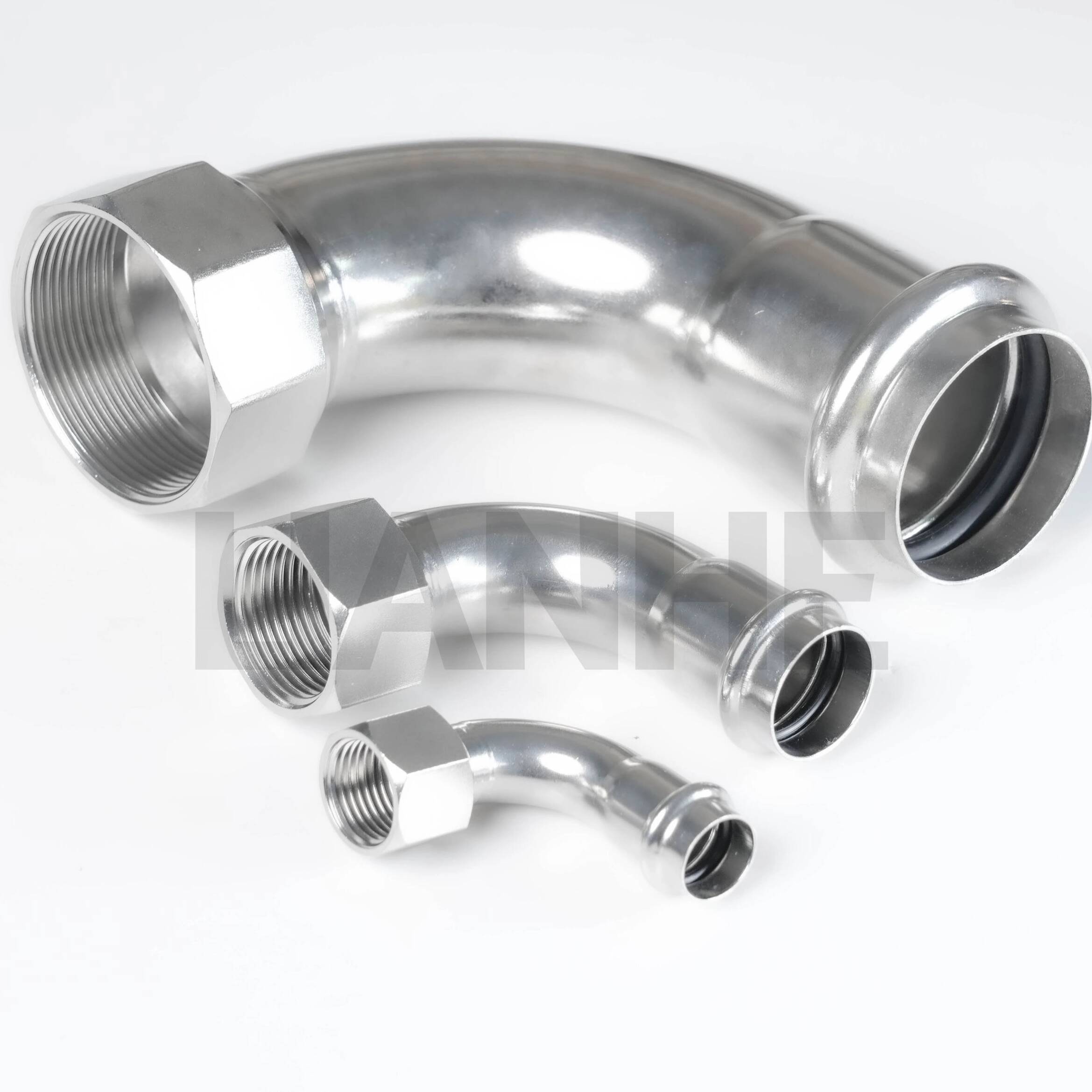

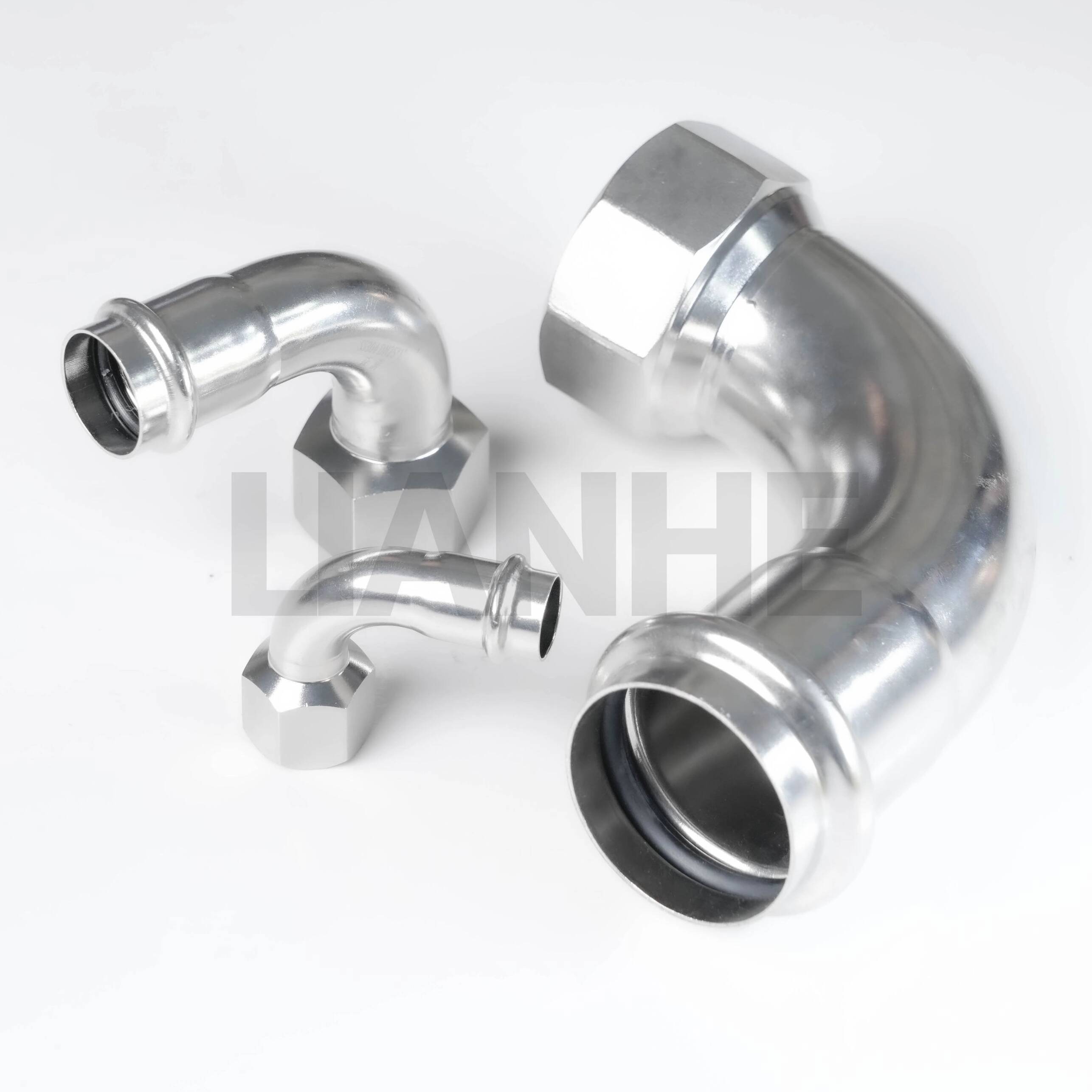

De LIANHE roestvrijstalen S-type pers 90°-elleboog met binnendraad verbindt een perspassingbuis met een compatibel onderdeel met externe schroefdraad, terwijl de richting van de pijpleiding met 90 graden wordt gewijzigd.

De S-type persmof ondersteunt een snelle, vlamvrije installatie, terwijl het uiteinde met binnendraad kleppen, instrumenten, apparatuur of andere pijpleidingcomponenten met schroefdraad kan aansluiten.

Technische specificaties

Maatbereik:1/4"–4" (DN10–DN100)

Wanddikte:0,6–2,0 mm

Beschikbare materialen:

• SS304, 0Cr18Ni9, S30408 ​​en 1.4301

• SS304L, S30403 en 1.4306

• SS316 en 0Cr17Ni12Mo2

• SS316L, S31603 en 1.4404

Verbindingstype:S-type persbus × binnendraad

Draadopties:NPT, BSPT en BSPP

Nominale druk:PN16

Hydrostatische testdruk:2,5 MPa

Luchtdichtheidstestdruk:1,05 MPa

Toepasselijke normen:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN en ASME

Afdichtringmaterialen:CIIR, EPDM, PTFE en NBR

Pakkingtemperatuurbereik:-20°C tot +110°C, afhankelijk van materiaal en medium

Productieproces:Mechanisch gevormd uit roestvrijstalen buizen

Oppervlaktebehandeling:Trillingspolijsten, magnetisch polijsten of beitsen

Productmarkering:LOGO + OD + Wanddikte + Materiaal. Aangepaste markeringen zijn beschikbaar.

Verpakking:Plastic zakken, omdozen en houten kisten

Merk:LIANHE

Plaats van herkomst:Wenzhou, Zhejiang, China

Toepassingen

Geschikt voor compatibele drinkwater-, koud- en warmwater-, afvalwater-, industrieel water-, olie- en gassystemen.

Typische toepassingen zijn onder meer:

• Wateraanvoer en -afvoer

• Verwarmings- en airconditioningsystemen

• Apparatuur- en instrumentaansluitingen

• Commerciële en residentiële gebouwen

• Industriële leidingprojecten

• Ziekenhuizen, hotels en schepen

Productvoordelen

1. Verandert de leidingrichting met 90 graden

2. Combineert pers- en binnendraadverbindingen

3. Snelle, vlamvrije installatie

4. Goede corrosiebestendigheid

5. Meerdere draad- en pakkingopties

6. Compact ontwerp voor beperkte ruimtes

7. Betrouwbare afdichting bij correcte installatie

8. Aangepaste markeringen beschikbaar

Voor de installatie zijn een persgereedschap en bek vereist die compatibel zijn met het gespecificeerde S-type profiel. NPT-, BSPT- en BSPP-threads kunnen niet door elkaar worden gebruikt, tenzij de compatibiliteit is bevestigd.

Kwaliteitscontrole

Standaardinspectie omvat:

1. Grondstof- en wanddikte-inspectie

2. Inspectie van mof, draad, hoek en afmetingen

3. Las- en oppervlakte-inspectie indien van toepassing

4. Hydrostatische druk- en luchtdichtheidstesten

5. Productmarkering en verpakkingsinspectie

Beschikbare documenten zijn onder meer EN 10204 3.1 Materiaaltestcertificaten, grondstofcertificaten, draad- en maatrapporten, hydraulische testrapporten en inspectierapporten van derden.

Commerciële voorwaarden

MOQ:Normaal gesproken 5–10 stuks, afhankelijk van de maat en de voorraad.

Gratis monsters:Beschikbaar voor geselecteerde standaardproducten; Expresskosten worden normaal gesproken betaald door de ontvanger.

Offertetijd:Normaal gesproken binnen drie werkuren.

Betalingsvoorwaarden:30% T/T-aanbetaling en 70% saldo vóór levering. Western Union, PayPal en andere overeengekomen methoden zijn beschikbaar.

Verzendvoorwaarden:EXW, FOB, CFR, CIF en DDP. Levering kan worden geregeld via zee-, lucht-, landtransport of internationale express.

Garantie:Eén jaar tegen bevestigde fabricagefouten.

Fabrikant:LIANHE
Plaats van herkomst:Wenzhou, Zhejiang, China
