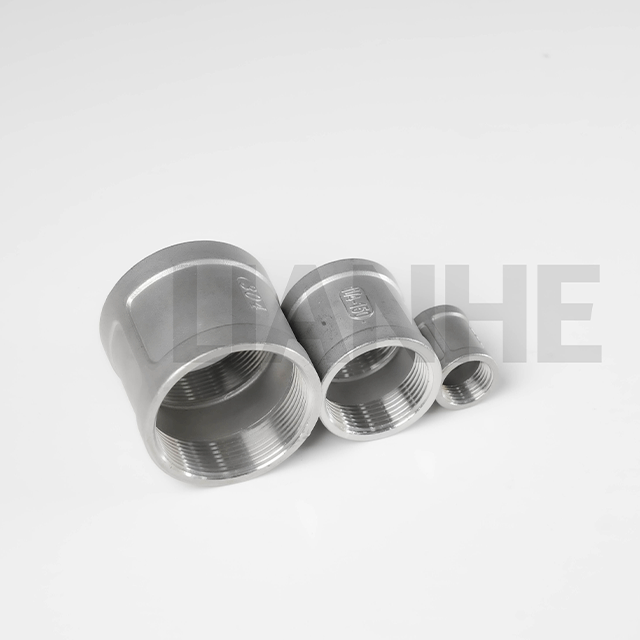

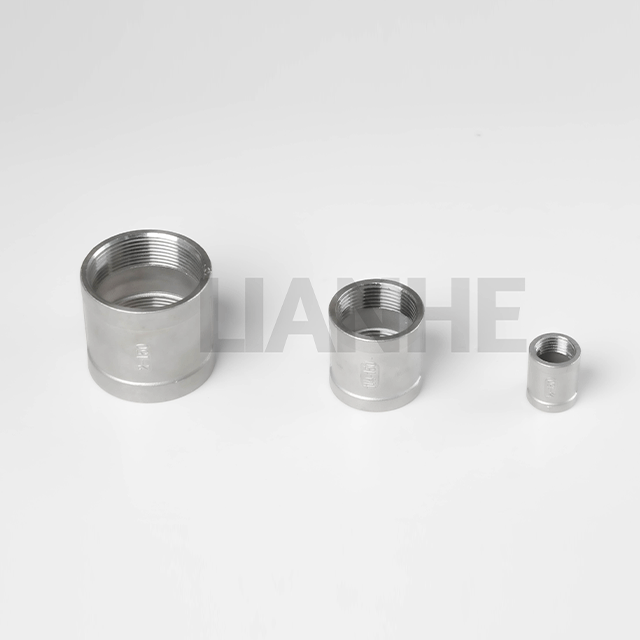

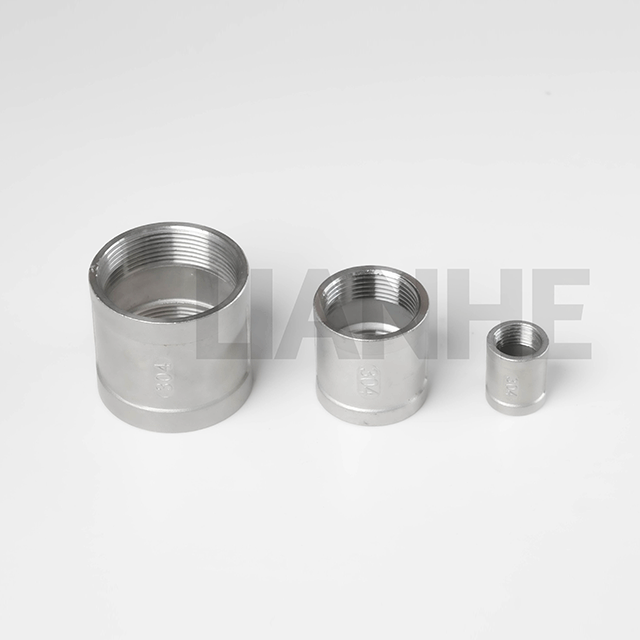

Industriële kwaliteit roestvrijstalen koppelingsmof 150 voor het verbinden van buizen

Overzicht

De roestvrijstalen koppelingsmof 150 van industriële kwaliteit is een robuuste buisfitting ontworpen om stalen buizen te verbinden met behulp van een mechanische koppeling, wat een betrouwbare, trillingsbestendige oplossing biedt voor industriële pijpleidingen. Deze mof is gemaakt van roestvrij staal 304 of 316 en heeft een gegroefd uiteinde (compatibel met AWWA C606) en een versterkt ontwerp, waardoor lekvrije prestaties worden gegarandeerd in omgevingen met hoge druk en veel trillingen.

Functies

Gegroefde verbindingstechnologie:

Het AWWA C606-conforme gegroefde uiteinde accepteert mechanische koppelingen (bijv. Victaulic®), waardoor een snelle installatie met eenvoudige sleutels mogelijk is, waardoor de arbeidskosten met 40% worden verlaagd in vergelijking met gelaste systemen.

Groefafmetingen (diepte: 2,4 mm ±0,1 mm), nauwkeurig bewerkt voor consistente koppelingsaangrijping, geschikt voor schema 40/80 pijpen.

Zware constructie:

Roestvrij staal 304 (algemeen gebruik) of roestvrij staal 316 (corrosieve media), met een vloeigrens van 250 MPa en slagvastheid (Charpy V-kerf ≥27 J bij 20°C).

Gespecificeerd voor werkdrukken tot 300 PSI (304 roestvrij staal, schema 40) en temperaturen van -46°C tot 650°C, geschikt voor stoom-, olie- en gastoepassingen.

Trillings- en corrosiebestendigheid:

De 316 roestvrijstalen variant met molybdeenlegering is bestand tegen putcorrosie in maritieme en chemische omgevingen, terwijl het gegroefde ontwerp kleine verkeerde uitlijningen van de pijp absorbeert (tot 3°) om spanning te verminderen.

Een glad binnenoppervlak (Ra ≤1,6μm) minimaliseert turbulentie en kalkaanslag in systemen met een hoog debiet.

Naleving van installatievoorschriften:

Voldoe aan de ASME B16.24- en MSS SP-83-normen, met optionele galvanische isolatiekits voor het verbinden van ongelijksoortige metalen (bijvoorbeeld roestvrij staal met koolstofstaal).

Sollicitatie

Ideaal voor zware pijpleidingsystemen en pijpleidingsystemen met grote diameter:

Waterdistributie: Aansluiten van gemeentelijke waterleidingen en brandbeveiligingssystemen (NFPA 20-compatibel), met gegroefde verbindingen die snelle netwerkuitbreiding mogelijk maken.

Industriële installaties: Koelwatercircuits en transportlijnen voor bulkmateriaal in energiecentrales en raffinaderijen, met roestvrij staal 316 dat bestand is tegen chloridespanningscorrosie.

Mechanische systemen: Trillingsgevoelige apparatuuraansluitingen (bijv. pompen, generatoren), met gegroefde koppelingen die de spanning op de mof verminderen tijdens dynamische belasting.

Maritiem en offshore: Zeewaterinlaatsystemen en dekleidingen op schepen en platforms, met roestvrij staal 316 dat bestand is tegen zoutwatercorrosie en biofouling.

Veelgestelde vragen

Vraag: Wat is de maximale buismaat die compatibel is met deze mof??

A:Verkrijgbaar in de maten 2" tot 48" NPS, met aangepaste formaten tot 72" voor grootschalige industriële projecten.

Vraag: Kan de mof worden gebruikt met plastic buizen??

A:Nee, ontworpen voor stalen buizen; gebruik overgangsfittingen voor aansluiting op kunststofbuizen (bijv. PVC, PP).

Vraag: Hoe galvanische corrosie bij koolstofstalen buizen te voorkomen?

A:Installeer een diëlektrische koppeling of omwikkel de verbinding met anticorrosietape om ongelijksoortige metalen te isoleren.

Vraag: Wat is het aanbevolen aanhaalmoment voor koppelbouten?

A:Volg de richtlijnen van de fabrikant van de koppeling, doorgaans 50-70 N·m voor 2"-12" doppen om een ​​uniforme afdichtingsdruk te garanderen.
