Tegenwoordig zijn industriële leidingsystemen en vloeistofregelsystemen bepalend voor de hoge eisen. Het selecteren van het verkeerde kleptype leidt vaak tot voortijdige slijtage, catastrofale lekkages of enorme inefficiënties van het systeem. Deze mechanische storingen brengen de veiligheid van de werknemers in gevaar en verstoren de productieschema's ernstig. Terwijl u een corrosiebestendig selecteertRoestvrij stalen klepis een goede basis voor duurzaamheid, het interne mechanisme bepaalt de algehele systeemprestaties. Een robuust lichaamsmateriaal kan de verkeerde stromingsgeometrie niet fixeren. Of u nu kiest voor een kogel-, poort- of bolontwerp, bepaalt hoe goed het systeem omgaat met druk, debieten en onderhoudscycli. Deze gids omzeilt basisdefinities en biedt een praktisch, op bewijs gebaseerd raamwerk. Je leert hoe je de juiste interne mechanismen voor commerciële en veelgevraagde applicaties kunt evalueren, vergelijken en specificeren. Door het unieke hydraulische gedrag van elk type te begrijpen, kunt u een betrouwbare werking garanderen en dure stilstand voorkomen.
Roestvrij staalKogelkranen bieden een snelle kwartslagafsluiting en superieure afdichting, maar zijn niet geschikt voor nauwkeurige stroomregeling.
Roestvrij staalPoortkleppenbieden minimale stroombeperking en drukval voor aan/uit-toepassingen, maar zijn gevoelig voor beschadiging van de zitting als ze worden gebruikt voor smoren.
Roestvrij staalBolkleppenblink uit in nauwkeurige debietregeling en frequente werking, maar introduceer een aanzienlijk hogere stromingsweerstand (drukval).
Keuze vuistregel:Specificeer Ball voor betrouwbare isolatie, Gate voor onbelemmerde bulkstroom en Globe voor nauwkeurige throttling.
Verborgen kosten zijn een plaag voor verkeerd toegepaste vloeistofregelsystemen. Ingenieurs worden vaak geconfronteerd met zware operationele boetes als ze componenten specificeren puur op basis van lijngrootte of budget. Het gebruik van een poortontwerp voor smooroperaties dient als een klassiek voorbeeld van falen. Vloeistoffen met hoge snelheid dringen door de gedeeltelijk open wig. Deze turbulente stroming veroorzaakt ernstig draadtrekken, waardoor uiteindelijk de metalen zitting erodeert. Eenmaal geërodeerd verliest de eenheid zijn vermogen om volledig af te dichten. Op dezelfde manier garandeert het installeren van een kogelontwerp met zachte zitting in een omgeving met veel deeltjes een snelle storing. Schurende media scheuren de polymeerafdichtingen tijdens bediening.
Succesvolle inkoop vereist een rigoureuze operationele analyse. Kopers moeten de kosten vooraf afwegen tegen de betrouwbaarheid op de lange termijn. Belangrijke prestatie-indicatoren zijn onder meer onderhoudsintervallen, eisen aan de stroomcoëfficiënt (Cv) en ruimtelijke beperkingen. Het simpelweg upgraden naar een legering van kwaliteit 316 zal mechanische degradatie veroorzaakt door onjuiste stromingsdynamiek niet voorkomen. U moet evalueren hoe de interne geometrie gedurende duizenden cycli met uw specifieke vloeistof interageert.
Erkende brancheframeworks van organisaties als ASME en API leggen de nadruk op toepassingsspecifieke selectie. Zij adviseren om elke pijplijn als een dynamische omgeving te beschouwen. Drukstoten, temperatuurschommelingen en deeltjesbelasting dicteren de noodzakelijke interne mechanismen. Ervaring uit de praktijk leert dat deze aanpak kostbare, ongeplande shutdowns voorkomt.

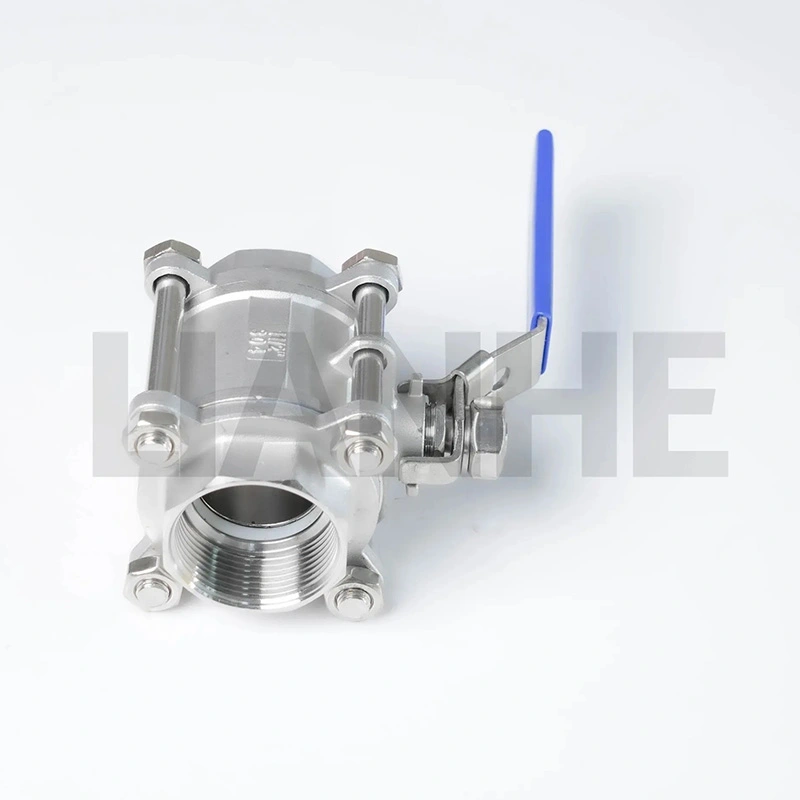

DeRoestvrijstalen kogelkraanmaakt gebruik van een eenvoudige kwartslag roterende actie. Een holle, geperforeerde bol draait in het kleplichaam om de stroom te regelen. Wanneer de boring direct langs de pijpleiding is uitgelijnd, kunnen vloeistoffen er ongehinderd doorheen. Een draai van 90 graden stopt de stroom volledig.
Dit ontwerp blinkt uit in een lekvrije afsluiting. Het zorgt voor een ongelooflijk snelle bediening. Ingenieurs zetten ze op grote schaal in in schone vloeistof- en gastoepassingen waar betrouwbare isolatie van cruciaal belang is. Zachte zittingen, meestal vervaardigd uit PTFE of Teflon, vormen een goede afdichting tegen de gepolijste bol. Dit mechanisme zorgt voor een luchtbeldichte isolatie, zelfs na langere perioden van inactiviteit.
Er bestaan echter specifieke implementatierisico's. Snelle sluiting veroorzaakt enorme hydraulische schokken in vloeistofleidingen met hoge snelheid. Dit fenomeen, bekend als waterslag, beschadigt leidingsteunen, scheurt pakkingen en brengt de systeemintegriteit in gevaar. Operators moeten personeel trainen om handmatige hendels langzaam te bedienen. Geautomatiseerde instellingen vereisen actuatoren die zijn geconfigureerd voor gecontroleerde sluitingssnelheden.
De .com werkt via een lineaire beweging met meerdere draaiingenRoestvrij stalen schuifafsluiterlaat een massieve wig rechtstreeks in het vloeistofpad zakken. Door de wig omhoog te brengen, wordt het kanaal volledig vrijgemaakt. Dit mechanisme creëert een uitzonderlijk rechtlijnig stromingsprofiel.
We specificeren dit type wanneer pijpleidingen een minimale drukval vereisen. De volledig onbelemmerde boring voorkomt materiaalophoping, waardoor het ideaal is voor slurries, stroperige media en bulkvloeistofoverdracht. Omdat het interne kanaal overeenkomt met de buisdiameter, ondersteunt het op effectieve wijze pijpleidingwerkzaamheden.
Ondanks deze stroomvoordelen worden exploitanten met opmerkelijke nadelen geconfronteerd. De multi-turn stuurpen heeft veel tijd nodig om volledig te kunnen functioneren. Ze zijn volstrekt ongeschikt voor debietregeling. Als u de wig gedeeltelijk open laat, wordt deze blootgesteld aan een hoge vloeistofsnelheid. De niet-ondersteunde wig trilt hevig en klappert tegen de stoel. Deze trillingen veroorzaken ernstige mechanische slijtage, permanente krassen en gegarandeerde eventuele lekkage.
Ingenieurs vertrouwen op deRoestvrijstalen bolklepvoor dynamische vloeistofcontrole. Het maakt gebruik van een meervoudige lineaire beweging. Een afgeronde plug zakt tegen een parallelle zitring in het midden van het lichaam. De interne geometrie dwingt vloeistoffen om een onderscheidend Z-vormig pad te volgen.
Deze proportionele relatie tussen de plugpositie en het stroomvolume maakt een nauwkeurige regeling mogelijk. Het blijft absoluut de beste keuze voor throttling-toepassingen, frequent gebruik en scenario's die hoge drukval vereisen. Het robuuste plug- en zittingontwerp is beter bestand tegen voortdurend binnendringen van vloeistof dan welke andere standaardoptie dan ook.
De operationele afweging betreft energie-efficiëntie. Het kronkelige interne stromingspad creëert een inherent hoge stromingsweerstand. Pompen moeten harder werken om deze wrijving te overwinnen. Bovendien vereisen het complexe gietproces en het hogere stuurpenprofiel een grotere fysieke voetafdruk. Ze wegen ook aanzienlijk meer dan vergelijkbare kogel- of poortontwerpen.
Door technische specificaties rechtstreeks te vergelijken, worden de onderscheidende mogelijkheden van elk ontwerp benadrukt. We gebruiken stromingsweerstand, afdichtingsintegriteit en bedieningssnelheid als primaire maatstaven.
Vergelijkingsschema klepprestaties
|
Prestatiestatistiek |
Bal ontwerp |
Poortontwerp |
Wereldbol ontwerp |
|---|---|---|---|
|
Stromingsweerstand (Cv) |
Bijna nul (volledige poort) |
Bijna nul |
Hoog (aanzienlijke daling) |
|
Afdichtende integriteit |
Uitstekend (zachte stoelen) |
Goed (metaal/wig) |
Uitstekend (metalen plug/zitting) |
|
Activeringssnelheid |
Snel (90 graden draaien) |
Langzaam (meerdere bochten) |
Langzaam (meerdere bochten) |
|
Primaire functie |
Aan/uit isolatie |
Aan/uit bulkstroom |
Nauwkeurige regeling |
De stroomcoëfficiënt (Cv) definieert het watervolume dat door de klep stroomt bij een drukval van één psi. Kogel- en poortontwerpen met volledige poort leveren uitzonderlijk hoge Cv-waarden. Hun rechte paden minimaliseren turbulentie en besparen pompenergie. Omgekeerd dwingt het ontwerp van de bol de vloeistof om tweemaal van richting te veranderen. Dit beperkt de doorstroming sterk en verlaagt de totale Cv-waarde.
De integriteit van de afdichting varieert afhankelijk van het materiaal van de zitting. Kogelontwerpen maken gebruik van buigzame materialen zoals PTFE of PEEK. Deze polymeren passen zich aan de bol aan en garanderen een luchtbeldichte afsluiting. Ze kunnen perfect omgaan met standaardtemperaturen. Poort- en globe-modellen maken over het algemeen gebruik van metaal-op-metaal zitplaatsen. Deze stijve stoelen zijn bestand tegen extreme temperaturen en zeer schurende media, hoewel ze na verloop van tijd kleine Klasse IV-lekken kunnen veroorzaken.
De bedieningssnelheid heeft een directe invloed op de systeemveiligheid. De snelle 90 graden-bediening van een kogeltype biedt onmiddellijke noodisolatie. Ingenieurs moeten overspanningsbeveiliging implementeren om plotselinge drukpieken tijdens snelle sluiting te beperken. De multi-turn bediening van poort- en globe-types voorkomt dit risico uiteraard. Door hun geleidelijke sluiting kan de vloeistofsnelheid veilig afnemen.
De levensduur van systemen is sterk afhankelijk van proactief onderhoud en inzicht in voorspelbare slijtagepatronen. Elk ontwerp biedt unieke uitdagingen op het gebied van onderhoud.
Klepafsluiters bieden over het algemeen eenvoudig in-line onderhoud. Technici kunnen de motorkap losmaken om rechtstreeks vanaf de bovenkant toegang te krijgen tot de plug en de stoel. Ze kunnen de zittingoppervlakken leppen of de plug vervangen zonder het lichaam uit de pijpleiding te snijden. Standaard baltypes presenteren een andere realiteit. Normaal gesproken moet u de behuizingen uit één stuk of twee delen volledig verwijderen om de interne afdichtingen te vervangen. Om dit op te lossen, installeren faciliteiten vaak driedelige carrosserieën. Hierdoor kan het middengedeelte naar buiten zwenken voor snelle vervanging van de afdichtingen.
Slijtagekwetsbaarheden verschillen fundamenteel per ontwerp. Veelvoorkomende faalmodi zijn onder meer:
Scoren op wedges:Poorttypes hebben last van diepe metalen krassen als ze gedwongen worden te sluiten vanwege hoge stromingen of opgesloten puin.
Degradatie van de verpakking:Multi-turn stuurpennen in poort- en globe-modellen ervaren constante wrijving. Deze wrijving tast uiteindelijk de grafiet- of PTFE-steelpakking aan, wat leidt tot diffuse emissies.
Zachte stoelextrusie:Hoge temperaturen of overmatige druk kunnen de polymeerzittingen in de kogelunits vervormen, waardoor ze permanent gaan lekken.
We moeten de initiële kosten analyseren ten opzichte van de ROI gedurende de levenscyclus. Kogelunits met een grote diameter kosten vooraf aanzienlijk meer dan vergelijkbare poortunits. Hun superieure levensduur in pure isolatietoepassingen compenseert echter snel de initiële investering. Minder afdichtingsfouten en lekkagevrije prestaties verminderen de onderhoudswerkzaamheden op de lange termijn. Omgekeerd garandeert het gebruik van een goedkoop poortontwerp voor stroomregeling frequente, dure vervangingen.
Navigeren door het inkoopproces vereist een logische, stapsgewijze aanpak. Gebruik het volgende raamwerk om uw opties te verfijnen op basis van empirische systeemgegevens.
Identificeer de primaire functie.Bepaal of het operationele doel isolatie of regulering vereist. Kies bal- of poortontwerpen voor strikte aan/uit-taken. Selecteer wereldbolontwerpen wanneer u de stroomsnelheden dynamisch moet aanpassen.
Analyseer media en omgeving.Documenteer uw vloeistofkenmerken. Evalueer de deeltjesniveaus, viscositeit en chemische agressiviteit. Zorg ervoor dat deze eigenschappen overeenkomen met de zitmaterialen. Controleer de noodzakelijke temperatuur- en drukwaarden volgens de specificaties van ASME Class 150, 300 of hoger.
Evalueer ruimte- en bedieningsbeperkingen.Meet de voetafdruk van de fysieke installatie. Bollichamen hebben meer verticale speling nodig voor hun verlengde stelen. Bepaal of u pneumatische of elektrische bediening nodig heeft. Kogeltypen kunnen eenvoudig en kosteneffectief worden geautomatiseerd vanwege hun lage koppel en kwartslagvereisten.
Uw onmiddellijke volgende stap omvat formele verificatie. Raadpleeg altijd leiding- en instrumentatieschema's (P&ID) voordat u een inkooporder afrondt. Het beoordelen van de nalevingsvereisten aan de hand van API 608-, API 600- of AWWA-normen zorgt voor optimale veiligheid. Wanneer u te maken krijgt met grensparameters, voorkomt het inschakelen van een vloeistofcontrolespecialist kostbare specificatiefouten.
Geen enkel klepontwerp lost elke technische uitdaging op. Systeemmechanica vereist specifieke geometrieën om verschillende operationele ontberingen aan te kunnen. Het bolontwerp blijft ongeëvenaard wat betreft nauwkeurige stroomregeling en duurzaamheid onder smoren. Het schuifontwerp levert een betrouwbare, onbelemmerde bulkstroom voor slurries en vereisten met lage drukval. Het kogelontwerp biedt de snelste, meest betrouwbare nul-lekkage-afsluiting die beschikbaar is.
Kopers moeten voorrang geven aan systeemparameters boven initiële eenheidskosten. Als u zich uitsluitend op de aankoopprijs concentreert, leidt dit onvermijdelijk tot snelle slijtage en dure downstream-storingen. Stem uw mediatype, drukwaarde en bedieningsbehoeften af op het juiste interne mechanisme.
Onderneem vandaag nog actie om uw leidinginfrastructuur te beveiligen. Blader door uitgebreide productcatalogi op type, download technische CV-maattabellen of neem rechtstreeks contact op met technische verkoopteams voor toepassingsspecifiek advies.
A: Standaard kogelontwerpen mogen nooit smoortaken aan. Door de gedeeltelijk open positie worden de zachte PTFE-zittingen direct blootgesteld aan stroming met hoge snelheid. Deze blootstelling erodeert het polymeer snel, waardoor permanente lekkage ontstaat. Gespecialiseerde kogelontwerpen met V-poort zijn echter voorzien van versterkte, voorgevormde uitsparingen die speciaal zijn ontworpen voor nauwkeurige stroomregeling.
A: Globe-types vereisen complexe, ingewikkelde interne gietstukken om hun Z-vormige stromingspad te creëren. Fabrikanten moeten ook zwaardere, dikkere lichaamsmaterialen gebruiken. Deze toegevoegde massa is nodig om bestand te zijn tegen de intense drukval, trillingen en turbulente krachten die inherent samenhangen met stroomregeling en smoring.
A: Snelsluitende kwartslagkogelontwerpen vormen het grootste risico op waterslag. Als u de hendel dichtslaat, wordt de vloeistofstroom onmiddellijk gestopt, waardoor een vernietigende schokgolf door de leidingen naar achteren wordt gestuurd. De langzame, meervoudige werking van poort- en bolontwerpen verzacht deze piekdrukken op natuurlijke wijze door de vloeistofsnelheid geleidelijk te verlagen.
A: Kwaliteit 316 is over het algemeen superieur omdat het toegevoegd molybdeen bevat. Dit specifieke legeringselement verhoogt de weerstand tegen putcorrosie en spleetcorrosie dramatisch. Ingenieurs specificeren nadrukkelijk 316 boven 304 voor omgevingen met een hoog chloridegehalte, maritieme toepassingen en agressieve chemische verwerkingslijnen om een maximale operationele levensduur te garanderen.
