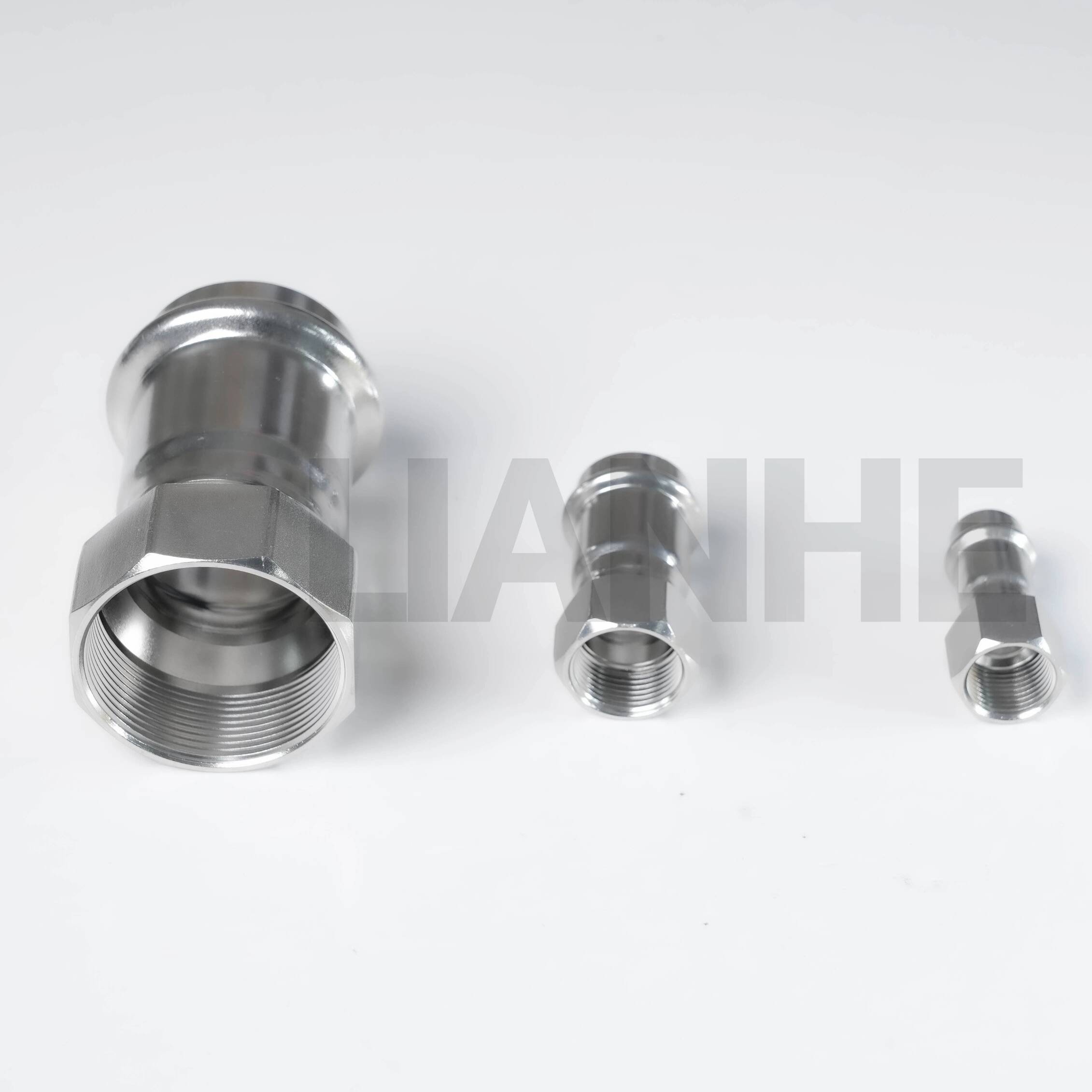

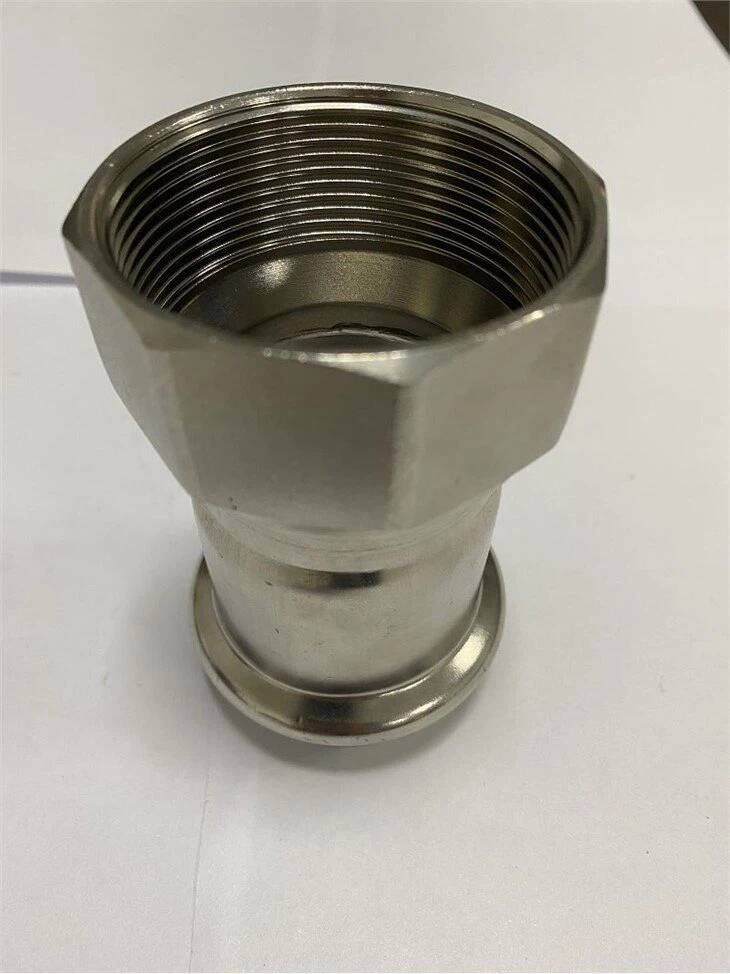

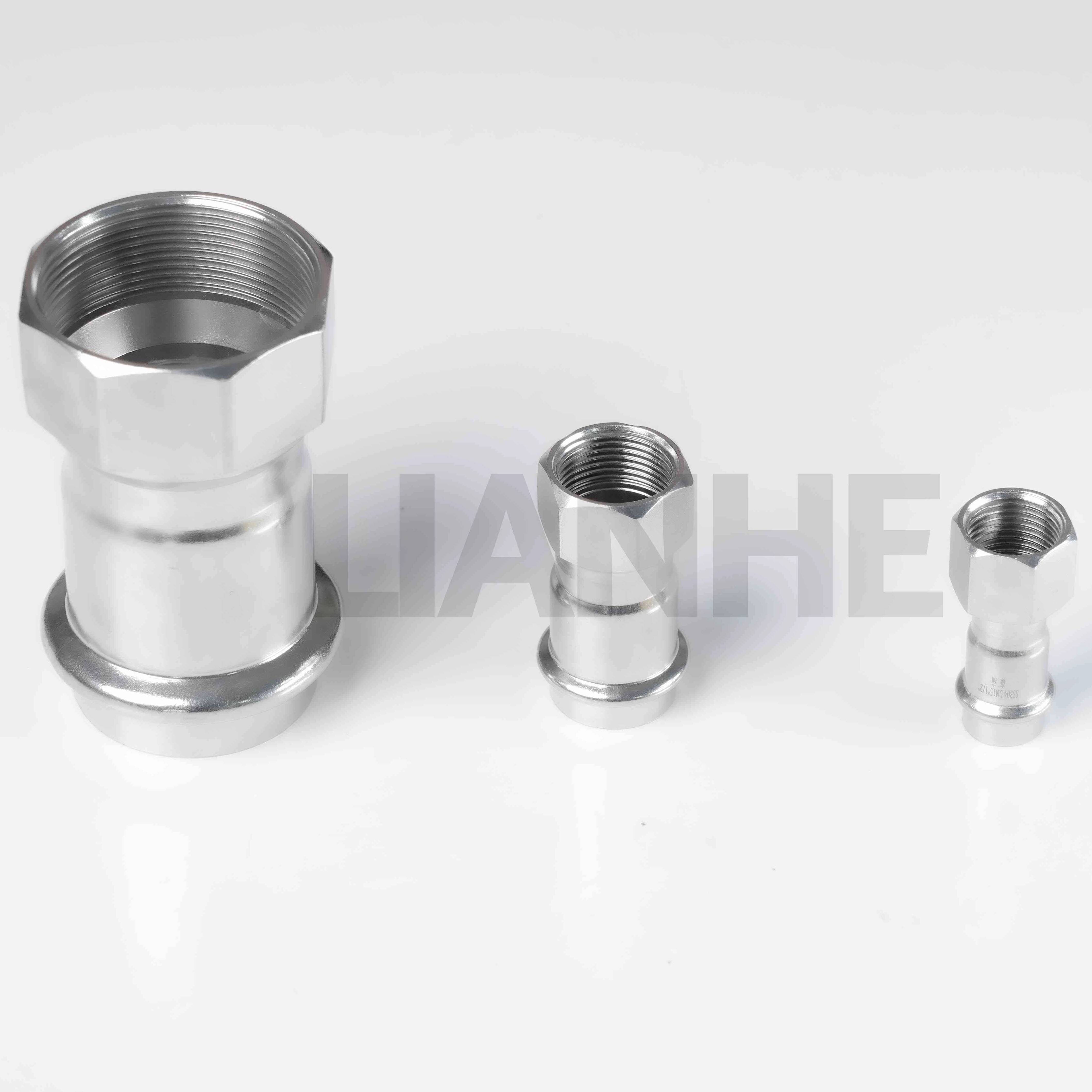

S-type roestvrijstalen perskoppeling met binnendraad voor pijpverbinding

Overzicht

De S-type perskoppeling met binnendraad van roestvrij staal is een veelzijdige buisfitting die is ontworpen om perspassingsbuizen te verbinden met componenten met schroefdraad, waarbij de snelheid van persverbindingen wordt gecombineerd met de flexibiliteit van interfaces met schroefdraad. Deze koppeling is gemaakt van roestvrij staal 304 en is voorzien van een perspassing vrouwelijk uiteinde en een mannelijke NPT-schroefdraad, waardoor een snelle, gereedschapsloze installatie in commerciële en industriële leidingsystemen mogelijk is.

Functies

Ontwerp met dubbele verbinding:

Met perspassing vrouwelijk uiteinde (conform ISO 6122) voor naadloze integratie met perspassingsbuizen (roestvrij staal, koper, PEX), waardoor binnen enkele seconden een permanente, lekvrije verbinding ontstaat.

Mannelijke NPT-schroefdraad (ANSI B1.20.1) voor aansluiting op kleppen, meters of andere accessoires met schroefdraad, waardoor er geen adapters of verloopstukken nodig zijn.

Hoogwaardige materialen:

304 roestvrij staal (18Cr-8Ni) biedt uitstekende weerstand tegen algemene corrosie, met een gepassiveerd oppervlak om de bescherming in vochtige omgevingen te verbeteren.

Versterkte nek bij de overgang van draad naar pers voor verbeterde treksterkte (≥500 MPa), waardoor spanningsscheuren tijdens drukstoten worden voorkomen.

Gebruiksvriendelijke installatie:

Voor de persverbinding is alleen een hydraulisch persgereedschap nodig, met visuele indicatoren (vervorming van de persring) om de juiste plaatsing te bevestigen.

Schroefdraden vooraf gecoat met anti-seize compound voor eenvoudige montage, waardoor de installatietijd met 30% wordt verkort in vergelijking met traditionele schroefdraadkoppelingen.

Prestatiespecificaties:

Drukklasse: 16 bar (232 PSI) bij 20°C voor perspassinguiteinde; 25 bar (363 PSI) voor draadeind, met temperatuurbereik -20°C tot 150°C.

Lektest: 1,1x werkdruk gedurende 10 minuten, voldoet aan de EN 10226-1-normen voor perspassingverbindingen.

Sollicitatie

Ideaal voor hybride leidingsystemen die gemengde aansluitingen vereisen:

Commercieel loodgieterswerk: Aansluiten van roestvrijstalen leidingen met schroefdraad op watermeters en regelkleppen in hoogbouw, conform NSF 61 voor drinkwater.

Industriële hydrauliek: Het koppelen van persfittingbuizen aan hydraulische pompen en cilinders met schroefdraad in machines, waardoor de stilstandtijd tijdens het onderhoud van de apparatuur wordt verminderd.

Renovatieprojecten: Het upgraden van oude systemen met schroefdraad naar moderne perspassingsbuizen, vooral in krappe ruimtes waar lassen of draadsnijden onpraktisch is.

Laboratoriumapparatuur: Aansluiten van PEX-buizen op chemische injectoren en filters met schroefdraad in onderzoeksfaciliteiten, waarbij roestvrij staal 304 bestand is tegen milde chemische blootstelling.

Veelgestelde vragen

Vraag: Kan het perspassinguiteinde worden gebruikt met kunststof buizen??

A:Ja, compatibel met PEX- en PB-kunststofbuizen met de juiste buitendiameter (OD) die overeenkomt met de maat van de persfitting.

Vraag: Wat gebeurt er als de persverbinding niet goed op zijn plaats zit??

A:Een zichtbare opening tussen de koppeling en de buis duidt op een onjuiste plaatsing; druk de koppeling opnieuw aan of vervang deze om een ​​veilige verbinding te garanderen.

Vraag: Is de NPT-schroefdraad compatibel met metrische schroefdraad??

A:Nee, NPT is een imperiale draad; gebruik een metrische-naar-NPT-adapter voor compatibiliteit met ISO 7-1-schroefdraad.

Vraag: Hoe u een perskoppeling verwijdert voor reparatie?

A:Gebruik een speciaal verwijderingsgereedschap om de persring uit te zetten, hoewel vervanging wordt aanbevolen omdat demontage de buis kan beschadigen.
