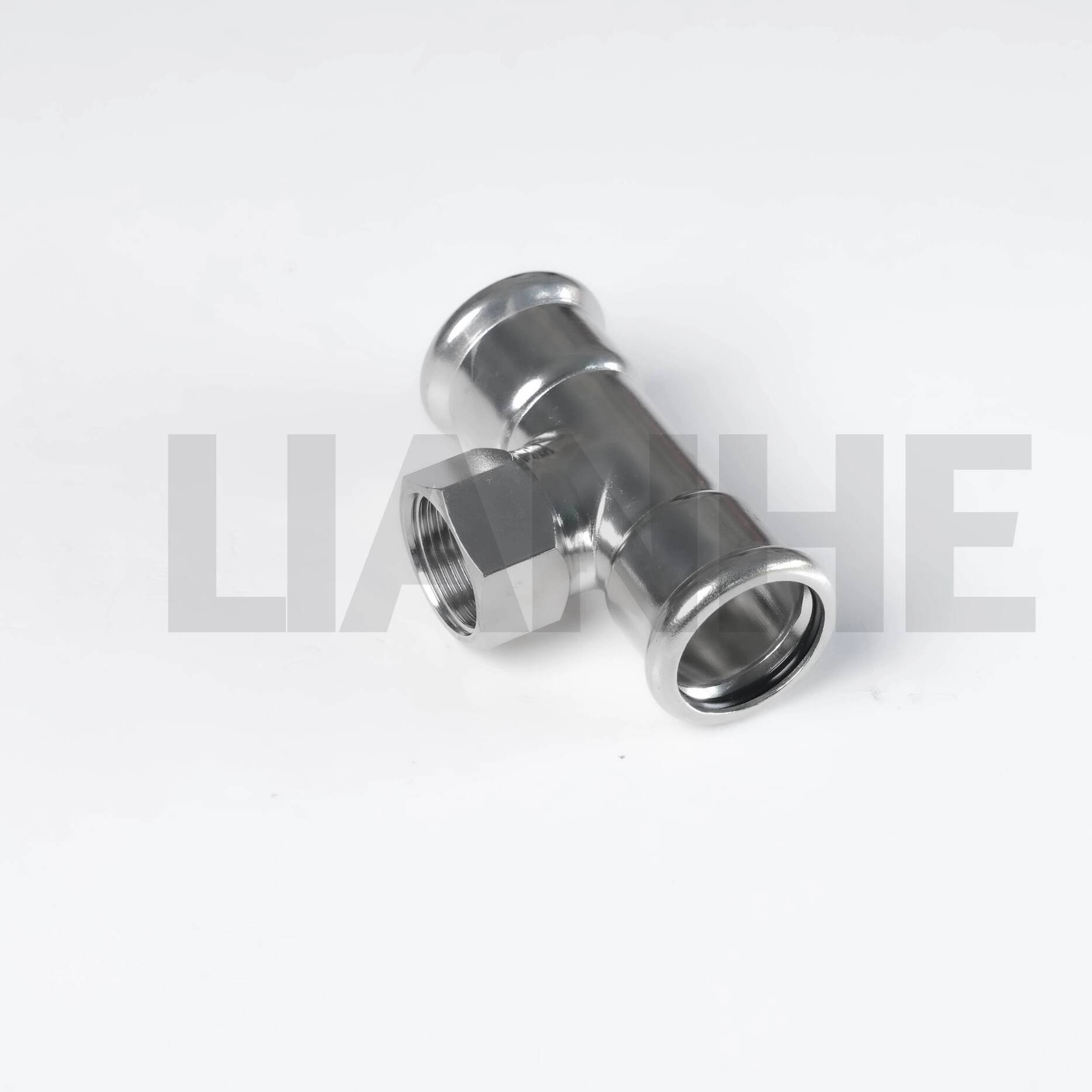

Roestvrijstalen D-type pers-T-stuk met binnendraad

Productbeschrijving

Het LIANHE roestvrijstalen D-type pers-T-stuk met binnendraad combineert twee perspassing pijpverbindingen met een uitlaat met binnendraad.

De D-type persuiteinden ondersteunen een snelle, vlamvrije installatie, terwijl de schroefdraadaftakking compatibele kleppen, instrumenten, apparatuur of componenten met externe schroefdraad verbindt.

Technische specificaties

Maatbereik:1/4"–4" (DN10–DN100)

Wanddikte:0,6–2,0 mm

Toepasselijke normen:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN en ASME

Beschikbare materialen:

• 0Cr18Ni9, SS304, S30408, SUS304 en 1.4301

• 0Cr17Ni12Mo2, SS316 en SUS316

• SS304L, S30403 en 1.4306

• SS316L, S31603 en 1.4404

Afdichtringmaterialen:CIIR, EPDM, PTFE en NBR

Verbindingstype:Twee D-type persuiteinden met één vrouwelijke schroefdraadtak

Draadopties:NPT, BSPT en BSPP

Nominale druk:PN16

Hydrostatische testdruk:2,5 MPa

Luchtdichtheidstestdruk:1,05 MPa

Pakkingtemperatuurbereik:-20°C tot +110°C, afhankelijk van materiaal en medium

Productieproces:Mechanisch gevormd uit roestvrijstalen buizen

Oppervlaktebehandeling:Trillingspolijsten, magnetisch polijsten of beitsen

Productmarkering:LOGO + OD + Wanddikte + Materiaal. Aangepaste markeringen zijn beschikbaar.

Verpakking:Plastic zakken, omdozen en houten kisten

Certificaten:GB/T 19001-2016, ISO 9001:2015, CE-documentatie voor toepasselijke producten en sanitaire licentie

Merk:LIANHE

HS-code: 7307230000

Plaats van herkomst:Wenzhou, Zhejiang, China

Toepassingen

Geschikt voor compatibele drinkwater-, koud- en warmwater-, afvalwater-, industrieel water-, olie- en gassystemen.

Typische toepassingen zijn onder meer:

• Watertoevoer- en afvoersystemen

• Verwarmings- en airconditioningsystemen

• Gasleidingsystemen

• Apparatuur- en instrumenttakken

• Commerciële en residentiële gebouwen

• Industriële leidingprojecten

Productvoordelen

1. Combineert pers- en binnendraadverbindingen

2. Snelle, vlamvrije installatie

3. Goede corrosiebestendigheid

4. Meerdere draad- en pakkingopties

5. Betrouwbare afdichting bij correcte installatie

6. Geschikt voor systeemuitbreidingen en apparatuurtakken

7. Aangepaste markeringen beschikbaar

8. Minder installatietijd en arbeidskosten

NPT-, BSPT- en BSPP-schroefdraad hebben verschillende profielen en afdichtingsmethoden en mogen niet door elkaar worden gebruikt, tenzij de compatibiliteit is bevestigd.

Testen en inspectie

Standaardinspectie omvat:

1. Grondstof- en wanddikte-inspectie

2. Inspectie van mof, draad en afmetingen

3. Las- en oppervlakte-inspectie indien van toepassing

4. Hydrostatische druk- en luchtdichtheidstesten

5. Productmarkering en verpakkingsinspectie

Beschikbare documenten zijn onder meer EN 10204 3.1 Materiaaltestcertificaten, grondstofcertificaten, draad- en maatrapporten, hydraulische testrapporten en inspectierapporten van derden. Indien van toepassing kunnen radiografische testrapporten worden verstrekt.

Commerciële voorwaarden

MOQ:Normaal gesproken 5–10 stuks, afhankelijk van de maat en de voorraad.

Gratis monsters:Beschikbaar voor geselecteerde standaardproducten; Expresskosten worden normaal gesproken betaald door de ontvanger.

Offertetijd:Normaal gesproken binnen drie werkuren.

Geldigheid van offerte:Normaal gesproken 3-7 dagen.

Levertijd:Ongeveer 3-7 dagen voor reguliere producten en ongeveer 25 dagen voor nieuwe productie.

Betalingsvoorwaarden:30% T/T-aanbetaling en 70% saldo vóór levering.

Verzendvoorwaarden:EXW, FOB, CFR, CIF, DDP en DDU.

Garantie:Eén jaar tegen bevestigde fabricagefouten.

Fabrikant:LIANHE
Plaats van herkomst:Wenzhou, Zhejiang, China
