Roestvrij stalen ring krimpende buitendraadkoppeling

Technische specificaties

Maatbereik:1/4"–4" (DN10–DN100)

Wanddikte:0,6–2,0 mm

Toepasselijke normen:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN en ASME

Beschikbare materialen:
0Cr18Ni9, SS304, S30408, SUS304, 1,4301;
0Cr17Ni12Mo2, SS316, SUS316;
SS304L, S30403, 1.4306;
SS316L, S31603, 1.4404.

Afdichtingsringmaterialen:CIIR, EPDM, PTFE en NBR

Socket-aansluiting:Ringkrimpverbinding

Draadopties:NPT en BSP, inclusief BSPP en BSPT

Nominale druk:PN16

Hydrostatische testdruk:2,5 MPa

Luchtdichtheidstestdruk:1,05 MPa

Productieproces:Mechanisch gevormd uit roestvrijstalen buizen

Oppervlaktebehandelingen:Trillingspolijsten, magnetisch polijsten en beitsen

Productmarkering:LOGO–OD–W.T.–Materiaal. Klantlogo's en aangepaste productmarkeringen kunnen worden geleverd volgens specifieke vereisten.

Standaard verpakking:Plastic zakken, omdozen en houten kisten

Certificaten:GB/T 19001-2016, ISO 9001:2015, CE en sanitaire licentie

Merk:LIANHE

Toepasselijke media:Drinkwater, koud water, warm water, afvalwater, industrieel water, olie, gas en andere compatibele media.

Producttoepassingen

LIANHE roestvrijstalen ringkrimpfittingen zijn geschikt voor technische projecten, schepen, commerciële gebouwen, woongebouwen, ziekenhuizen, hotels, milieubeschermingsfaciliteiten, verwarmingssystemen en airconditioninginstallaties.

De fittingen kunnen worden toegepast in verschillende leidingsystemen, waaronder watertoevoersystemen, gasleidingsystemen, directe drinkwatersystemen, milieubeschermingspijpleidingen, stoomsystemen, verwarmingspijpleidingen, airconditioningsystemen, industriële watersystemen en andere compatibele vloeistoftransporttoepassingen.

De daadwerkelijke geschiktheid van de fitting moet worden bevestigd op basis van de bedrijfsdruk, werktemperatuur, het getransporteerde medium, het materiaal van de afdichtingsring, de schroefdraadstandaard en de installatieomgeving.

Productvoordelen

1. Hoge mechanische sterkte

2. Uitstekende corrosieweerstand

3. Lange levensduur

4. Lage vloeistofstroomweerstand

5. Goede trillings- en seismische weerstand

6. Betrouwbare en stabiele verbinding

7. Milieuvriendelijke constructie

8. Snelle en gemakkelijke installatie

9. Geschikt voor verborgen of ingebedde installatie

10. Lage totale installatie- en onderhoudskosten

11. Goede slijtvastheid

12. Hygiënisch en geschikt voor watersystemen

13. Betrouwbare afdichtingsprestaties met verminderd lekkagerisico

De ringkrimpende verbindingsmethode maakt een snelle installatie mogelijk zonder omvangrijk laswerk. Wanneer de fitting met het juiste gereedschap en de juiste procedures wordt geïnstalleerd, zorgt hij voor een stabiele mechanische verbinding en betrouwbare afdichtingsprestaties.

Testen en inspectie

Beschikbare producttests zijn onder meer:

• Hydrostatische druktest

• Luchtdichtheidstest

• Werkdruktest

• Negatieve druktest

• Uittrekproef

• Temperatuurcyclustest voor koud en warm water

• Hydrostatische buig- en torsietest

• Hydrostatische trillingstest

• Hydrostatische impacttest

Leveringsinspectie omvat de verificatie van grondstoffen, de toestand van het oppervlak, de productafmetingen, de hydrostatische drukprestaties, luchtdichtheid, markering en verpakking.

Fabrieksinspectierapporten en certificaten

Inspectierapporten en ondersteunende kwaliteitsdocumenten kunnen worden verstrekt op basis van de bevestigde product- en ordervereisten, waaronder:

• EN 10204 3.1 Materiaaltestcertificaat

• Certificaat van grondstoffeninspectie

• Radiologisch testrapport, indien van toepassing

• Testrapport hydraulische afdichting

• Draadinspectierapport

• Inspectierapport van derden

• Overige projectspecifieke inspectiedocumenten

De beschikbaarheid van documenten en de vereiste inspectieomvang moeten worden bevestigd voordat een bestelling wordt geplaatst.

Toepasselijk temperatuurbereik van bijpassende pakkingen:-20°C tot +110°C

Het werkelijke temperatuurbereik is afhankelijk van het geselecteerde pakkingmateriaal, het getransporteerde medium, de bedrijfsdruk en de serviceomstandigheden.

Controle van de productkwaliteit

LIANHE voert gedurende het gehele productieproces inspecties van de productielijn en eindinspecties uit. Producten worden vóór levering gecontroleerd om er zeker van te zijn dat hun materialen, afmetingen, oppervlakken, verbindingen en afdichtingsprestaties voldoen aan de bevestigde ordervereisten.

De belangrijkste kwaliteitscontroleprocedures omvatten:

1. Inspecteren van de buitendiameter, wanddikte en materiaalkwaliteit van inkomende grondstoffen.

2. Controle van de lengte en eindtoestand van grondstoffen na het snijden.

3. Inspecteren van de mofafmetingen, buitendiameter en wanddikte na mechanisch vormen.

4. Controle van lasafmetingen en oppervlaktekwaliteit na het lassen en vormen.

5. Inspectie van het oppervlak, de afmetingen en de kokerstructuur na de warmtebehandeling.

6. Controle van de oppervlaktekwaliteit na polijsten, beitsen of andere oppervlaktebehandeling.

7. Het uitvoeren van hydraulische druk- en luchtdichtheidstesten volgens de geldende keuringseisen.

8. Het controleren van productmarkeringen, hoeveelheden, verpakking en bestelinformatie vóór verzending.

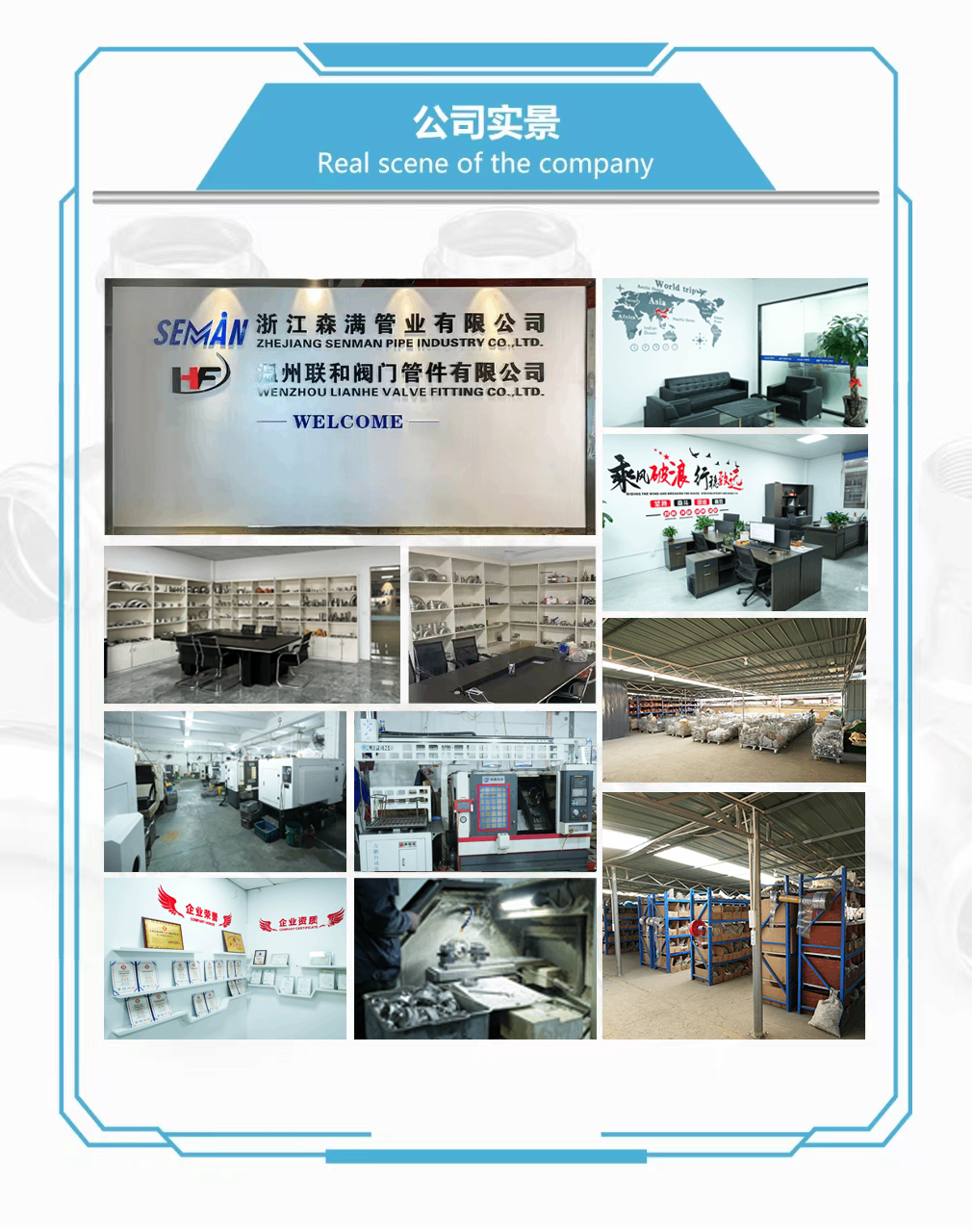

Productieapparatuur

Onze productiefaciliteit is uitgerust met vijf automatische productielijnen voor het lassen van pijpen, twee lasersnijmachines, vijf vibratiepolijstmachines, twee magnetische polijstmachines, vijf luchtdichtheids- en hydraulische testunits, drie vormmachines, drie groefmachines, twee boormachines, tien CNC-draaibanken en zes eindafvlakmachines.

Aanvullende productieapparatuur omvat twee verticale hydroformingmachines, twee hydroformingmachines van het frametype, tien pijpbuigmachines, acht automatische argonbooglasmachines, vier hydraulische tekenmachines, vier snelle hydraulische ponsmachines, twee lasermarkeermachines, twee verpakkingseenheden en andere gerelateerde productie- en inspectieapparatuur.

HS-code: 7307230000

Betalings- en verzendvoorwaarden

Betalingsvoorwaarden:Er is vooraf een aanbetaling van 30% T/T vereist, terwijl het resterende saldo van 70% vóór levering wordt betaald. Afhankelijk van de bestelling kunnen specifieke betalingsregelingen worden besproken.

Betalingen kunnen worden gedaan via T/T, Western Union, PayPal en andere onderling overeengekomen betalingsmethoden.

Beschikbare handelsvoorwaarden:EXW, FOB, CFR, CIF, DDP en DDU

Producten kunnen worden vervoerd over zee, door de lucht, over land of door een internationale expresdienst, afhankelijk van de bestelhoeveelheid, bestemming, leveringsschema en klantvereisten.

Minimale bestelhoeveelheid:Normaal gesproken 5–10 stuks, afhankelijk van het product, de maat en de huidige voorraad.

Standaardproducten en veelgevraagde maten zijn mogelijk uit voorraad leverbaar. Voorraadhoeveelheden en onmiddellijke levering moeten worden bevestigd bij het aanvragen van een offerte.

Gratis monsters:Er kunnen gratis monsters worden geleverd voor producttests en kwaliteitsevaluatie. De internationale expresleveringskosten worden normaal gesproken betaald door de ontvanger.

Offertetijd:Normaal gesproken binnen drie werkuren na ontvangst van de volledige productspecificaties en hoeveelheidsvereisten.

Levertijd:Ongeveer 3-7 dagen voor reguliere maten uit voorraad leverbaar. Productieorders vergen normaal gesproken ongeveer 25 dagen, afhankelijk van het product, de hoeveelheid, de aanpassingsvereisten en het fabrieksschema.

Geldigheid van offerte:Normaal gesproken 3-7 dagen, afhankelijk van de grondstofprijzen en marktomstandigheden.

After-sales service

Onze standaardgarantieperiode voor productkwaliteit is één jaar. Als er tijdens de garantieperiode een bevestigd productiegerelateerd kwaliteitsprobleem optreedt, zal ons team het probleem onderzoeken en een passende technische of after-sales oplossing bieden.

Klanten moeten het productmodel, het bestelnummer, de installatieomstandigheden, de werkdruk, de bedrijfstemperatuur, het getransporteerde medium en relevante foto's of video's opgeven om te helpen bij de technische evaluatie.

Onze diensten

1. Uitgebreide kennis van internationale markten en het vermogen om verschillende technische en commerciële vereisten te ondersteunen.

2. Directe productie vanuit onze eigen productiefaciliteit in Wenzhou, China.

3. Een ervaren technisch en productieteam dat zich toelegt op het handhaven van een consistente productkwaliteit.

4. Effectieve productie- en kostenbeheersingssystemen ontworpen om concurrerende fabrieksprijzen te bieden.

5. Uitgebreide ervaring in de productie, kwaliteitsmanagement en internationale verkoop van roestvrijstalen persfittingen.

Plaats van herkomst:Wenzhou, China
