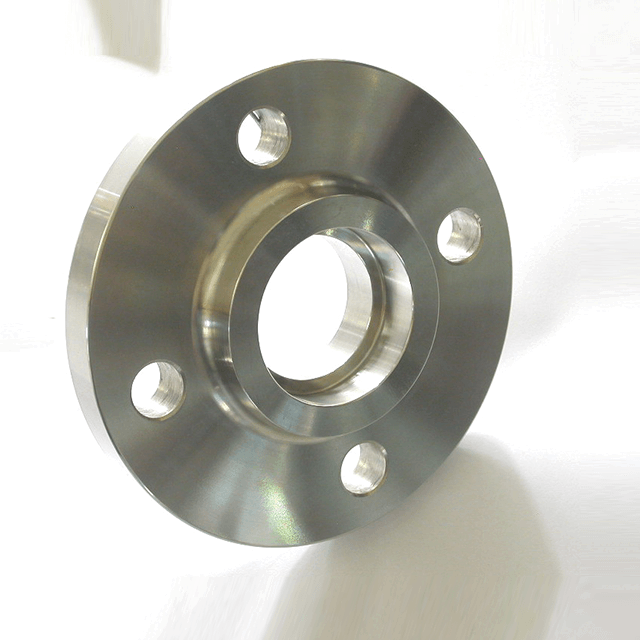

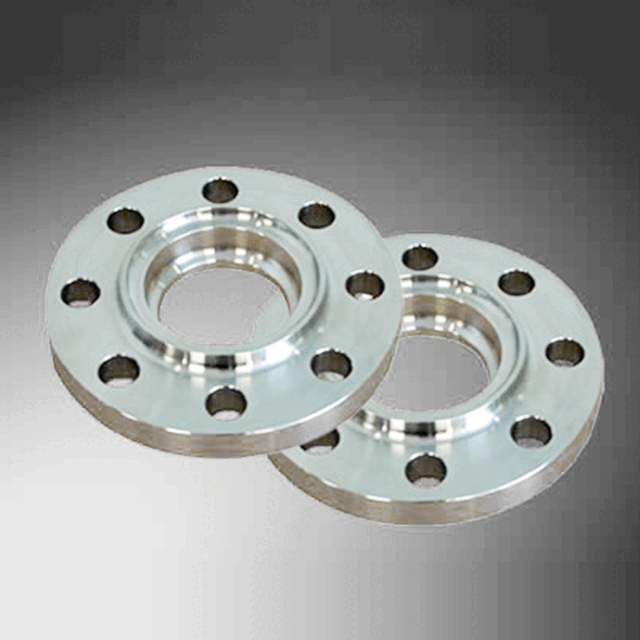

Roestvrijstalen lasflens

Technische specificaties

Maatbereik:1/2"–3" (DN15–DN80)

ASME-drukklasse:Klasse 150 tot klasse 1500

JIS-drukwaarden:5K, 10K en 20K

Beschikbare bekledingstypes:

• Verhoogd gezicht (RF)

• Vlak gezicht (FF)

• Ringvormige verbinding (RTJ)

• Mannelijk gezicht

• Vrouwelijk gezicht

• Tonggezicht (T)

• Groefvlak (G)

Toepasselijke productienormen:ASME/ANSI B16.5 en JIS B 2220

Beschikbare materialen:

• ASTM A182 F304

• ASTM A182 F304L

• ASTM A182 F316

• ASTM A182 F316L

• ASTM A182 F310S

• ASTM A182 F321

• ASTM A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 Duplex roestvrij staal

• S32205 Duplex roestvrij staal

• S32750 Superduplex roestvrij staal

• S32760 Superduplex roestvrij staal

• 904L roestvrij staal

Productieproces:Smeden en precisie CNC-bewerking

Productmarkering:LOGO–Grootte–Drukwaarde–Standaard–Materiaal–Warmtenummer. Aanvullende informatie kan worden gemarkeerd volgens de eisen van de klant.

Opties voor oppervlaktebehandeling:Ontvetten en reinigen of beitsen

Standaard verpakking:Noppenfolie of plastic bescherming, houten kisten of pallets

Certificaten:GB/T 19001-2016, ISO 9001:2015 en CE-documentatie voor toepasselijke producten

Merk:LIANHE

HS-code: 7307210000

Plaats van herkomst:Wenzhou, Zhejiang, China

De uiteindelijke afmetingen, drukklasse, type bekleding, materiaalkwaliteit, productiestandaard, testvereisten en oppervlaktebehandeling moeten worden bevestigd in overeenstemming met het beoogde leidingsysteem en de bijbehorende componenten.

Drukwaarden en normen

Producten zijn verkrijgbaar volgens ASME/ANSI B16.5-drukklassen van klasse 150 tot klasse 1500. JIS-configuraties zijn verkrijgbaar in drukklassen 5K, 10K en 20K.

ASME Class- en JIS K-classificaties maken gebruik van verschillende dimensionale systemen en druk-temperatuurrelaties. Ze mogen niet als direct gelijkwaardig worden behandeld.

De daadwerkelijk toegestane werkdruk is afhankelijk van:

• Materiaalkwaliteit

• Bedrijfstemperatuur

• Nominale maat

• Toepasselijke norm

• Druk klasse

• Geconfronteerd met type

• Pakking selectie

• Materialen voor het vastschroeven

• Vervoerd medium

Klanten moeten bij het aanvragen van een offerte de volledige standaard- en drukaanduiding opgeven, zoals ASME B16.5 Class 150 of JIS B 2220 10K.

Geconfronteerd met opties

Opgeheven gezicht

De Raised Face-configuratie biedt een gedefinieerd pakkingcontactgebied en wordt veel gebruikt in industriële leidingsystemen. De vereiste oppervlakteafwerking moet worden geselecteerd op basis van het pakkingtype en de toepasselijke norm.

Plat gezicht

De Flat Face-configuratie biedt een afdichtingsoppervlak over het volledige oppervlak. De juiste pakkingafmetingen en de compatibiliteit van de bijpassende componenten moeten vóór installatie worden bevestigd.

Ringvormig gewricht

De RTJ-configuratie maakt gebruik van een nauwkeurig bewerkte ringgroef en een compatibele metalen ringpakking. Groefafmetingen, ringnummer, pakkingmateriaal, hardheid en oppervlakteconditie moeten worden gespecificeerd volgens de toepasselijke norm.

Mannelijke en vrouwelijke gezicht

Mannelijke en vrouwelijke bekledingen gebruiken complementaire verhoogde en verzonken oppervlakken om de pakking uit te lijnen en vast te houden. Beide bijpassende componenten moeten worden vervaardigd volgens compatibele afmetingen.

Tong- en groefgezicht

Tong- en groefbekledingen maken gebruik van bijpassende uitsteeksels en uitsparingen om de pakking te positioneren en te beschermen. De tongcomponent moet worden gecombineerd met een compatibele groefcomponent die volgens dezelfde norm is vervaardigd.

Materiaal opties

Er is een breed scala aan austenitische, duplex-, superduplex- en hooggelegeerde roestvrijstalen materialen beschikbaar.

Austenitisch roestvrij staal

ASTM A182 F304, F304L, F316, F316L, F310S, F321 en F347 bieden verschillende niveaus van corrosieweerstand, temperatuurbestendigheid, lasbaarheid en mechanische prestaties.

Duplex roestvrij staal

S31803 en S32205 duplex roestvrij staal combineren goede mechanische sterkte met verbeterde weerstand tegen chloride-spanningscorrosiescheuren.

Superduplex roestvrij staal

S32750 en S32760 bieden hogere sterkte en verbeterde corrosieweerstand voor veeleisende chloridehoudende en maritieme omgevingen.

904L roestvrij staal

904L is een hooggelegeerd austenitisch roestvrij staal dat is ontworpen voor toepassingen die een betere weerstand tegen bepaalde agressieve chemische omgevingen vereisen.

De materiaalkeuze moet gebaseerd zijn op het getransporteerde medium, de chemische concentratie, temperatuur, druk, corrosieomstandigheden, lasvereisten en toepasselijke projectspecificaties.

Productieproces

De producten worden vervaardigd uit roestvrijstalen smeedstukken en afgewerkt met precisie-CNC-bewerkingen.

De belangrijkste productiefasen kunnen zijn:

1. Verificatie van grondstoffen

2. Billet snijden

3. Verwarmen en smeden

4. Warmtebehandeling

5. Ruwe bewerking

6. Precisie CNC-bewerking

7. Bewerking van vlakken en afdichtingsoppervlakken

8. Boren en maatvoering

9. Oppervlaktebehandeling

10. Testen en inspectie

11. Productmarkering

12. Verpakking

De exacte productieroute is afhankelijk van de materiaalkwaliteit, drukklasse, bekledingstype, maat, testvereisten en toepasselijke norm.

Smeden helpt de materiaalstructuur te verfijnen en ondersteunt consistente mechanische eigenschappen. Precisie-CNC-bewerkingen helpen de maatnauwkeurigheid, de uitlijning van de boutgaten, de geometrie van het afdichtingsvlak en de compatibiliteit met bijpassende componenten te behouden.

Productmarkering en traceerbaarheid

Standaardmarkeringen kunnen zijn:

• LIANHE-logo

• Nominale maat

• Drukklasse of JIS-classificatie

• Toepasselijke norm

• Materiaalkwaliteit van roestvrij staal

• Warmte nummer

• Batch- of traceerbaarheidsinformatie

Klantlogo's, huismerken, projectnummers, inkooporderreferenties en andere aangepaste markeringen kunnen worden aangebracht volgens bevestigde vereisten.

Warmtenummermarkering ondersteunt de traceerbaarheid tussen het eindproduct, het grondstofcertificaat, de productiegegevens en de inspectiedocumentatie.

Oppervlaktebehandeling

Beschikbare opties voor oppervlaktebehandeling zijn onder meer ontvetten en reinigen of beitsen.

Ontvetten en reinigen helpen bij het verwijderen van bewerkingsolie, vuil en procesresten van het afgewerkte oppervlak.

Beitsen kan helpen bij het verwijderen van oxideaanslag, hittetint, oppervlakteverontreiniging en vrij ijzer dat tijdens het smeden, warmtebehandeling of machinale bewerking is binnengekomen.

Afhankelijk van de eisen van de klant en het project kunnen aanvullende passivering, polijsten, beschermende coating of gespecialiseerde reiniging beschikbaar zijn.

Het afdichtingsvlak moet worden beschermd tijdens oppervlaktebehandeling, verpakking, opslag en transport om krassen, deuken, corrosie of andere schade te voorkomen die de afdichtingsprestaties kunnen beïnvloeden.

Producttestartikelen

Beschikbare test- en inspectieprocedures zijn onder meer:

• Ultrasoon testen (UT)

• Radiografische testen (RT), indien technisch toepasbaar

• Positieve materiaalidentificatie (PMI)

• Vloeistofpenetratietesten (PT)

• Dimensionale inspectie

• Oppervlakte- en visuele inspectie

• Hardheid testen

• Materiaalcertificaatverificatie

• Markering en traceerbaarheidsinspectie

De vereiste testmethoden, acceptatiecriteria, bemonsteringsverhoudingen en inspectienormen moeten vóór productie worden bevestigd.

De testvereisten kunnen variëren afhankelijk van de materiaalkwaliteit, de smeedgrootte, de drukklasse, de klantspecificatie en de toepasselijke projectnorm.

Fabrieksinspectierapporten en certificaten

Inspectierapporten en ondersteunende kwaliteitsdocumenten kunnen worden geleverd volgens bevestigde ordervereisten, waaronder:

• Certificaat van grondstoffeninspectie

• EN 10204 3.1 Materiaaltestcertificaat

• Niet-destructief testrapport

• Ultrasoon testrapport

• PMI-testrapport

• Vloeistofpenetranttestrapport

• Dimensionaal inspectierapport

• Hardheidstestrapport

• Inspectierapport van derden

• Overige projectspecifieke kwaliteitsdocumenten

Inspectie door derden, testen onder begeleiding of aanvullende documentatie kunnen worden geregeld wanneer dit vóór de productie wordt bevestigd.

Controle van de productkwaliteit

LIANHE hanteert een kwaliteitsmanagementsysteem gebaseerd op ISO 9001:2015. Productieprocessen worden gecontroleerd om de traceerbaarheid van materialen, maatnauwkeurigheid, consistente productie en gedocumenteerde inspectie te ondersteunen.

De belangrijkste kwaliteitscontroleprocedures omvatten:

1. Het verifiëren van grondstofkwaliteiten, warmtenummers, afmetingen en materiaalcertificaten.

2. Het uitvoeren van PMI-testen wanneer dit nodig is om de legeringskwaliteit te bevestigen.

3. Bewaking van de smeedtemperatuur, vorming en warmtebehandelingsprocessen.

4. Inspecteren van afmetingen tijdens ruw- en precisiebewerking.

5. Controle van de geometrie van het afdichtingsvlak, de toestand van het oppervlak en de afwerking.

6. Het verifiëren van de hoeveelheid boutgaten, de diameter, de positie en de uitlijning.

7. Uitvoeren van toepasselijke niet-destructieve en hardheidstesten.

8. Het controleren van productmarkeringen ten opzichte van de order- en materiaalcertificaten.

9. Het uitvoeren van een laatste visuele en dimensionale inspectie vóór het verpakken.

10. Het verifiëren van hoeveelheden, labels, verzendmarkeringen en verpakking vóór verzending.

Producten worden goedgekeurd voor levering nadat de toepasselijke inspectieprocedures zijn voltooid.

Verpakking

Elk product is beschermd met noppenfolie of een plastic hoes om blootstelling aan stof, vocht, schokken en oppervlakteschade te verminderen.

De producten worden vervolgens verpakt in houten kisten of vastgezet op pallets, afhankelijk van hun grootte, gewicht, hoeveelheid en geselecteerde transportmethode.

Beschermhoezen of afscheiders kunnen worden gebruikt om machinaal bewerkte afdichtingsoppervlakken te beschermen tijdens opslag en internationaal transport.

Op maat gemaakte houten kisten, pallets, etiketten, streepjescodes, klantlogo's en andere verpakkingsvoorzieningen kunnen worden geleverd volgens bevestigde ordervereisten.

Betalingsvoorwaarden

Onze standaardbetalingstermijn is een vooraf betaalde T/T-aanbetaling van 30%, terwijl het resterende saldo van 70% T/T vóór levering wordt betaald.

Specifieke betalingsregelingen kunnen worden besproken op basis van de orderwaarde, materiaalkwaliteit, productievereisten en samenwerkingsvoorwaarden.

Beschikbare betaalmethoden zijn onder meer:

• T/T-bankoverschrijving

• Western Unie

• PayPal

• Andere onderling overeengekomen betaalmethoden

Verzendvoorwaarden

Beschikbare handelsvoorwaarden:EXW, FOB, CFR, CIF, DDP en DDU

Beschikbare transportmethoden zijn onder meer:

• Zeevracht

• Vervoer over land

• Spoorvervoer

• Vrachtwagen transport

• Luchtvracht

• Internationale expresdienst

De verzendmethode kan worden geselecteerd op basis van het productgewicht, het pakketvolume, de bestemming, het vereiste leveringsschema en het transportbudget.

Verzendkosten, transittijden, exportverpakkingen en leveringsvoorwaarden moeten vóór verzending worden bevestigd.

Merk:LIANHE
Plaats van herkomst:Wenzhou, Zhejiang, China
