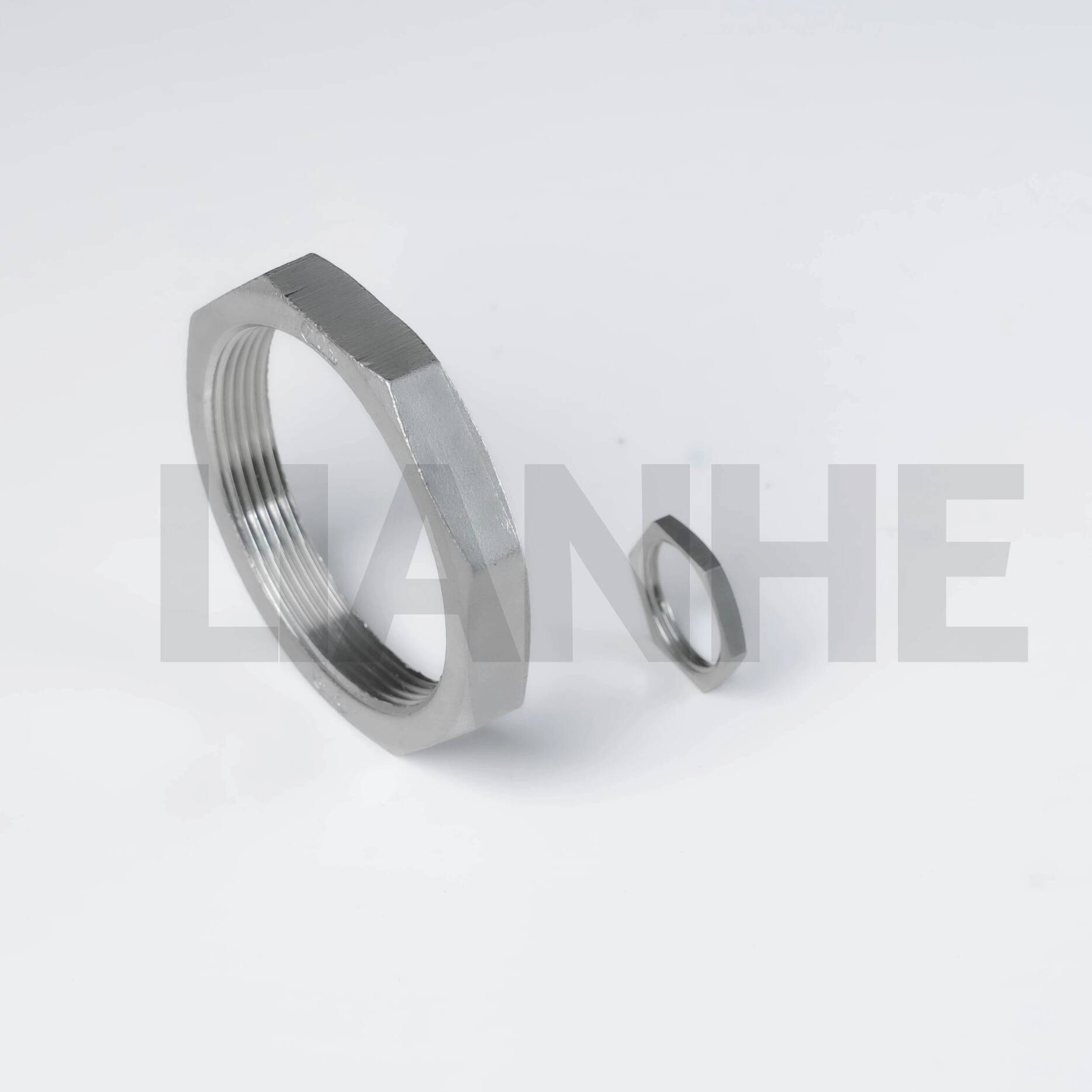

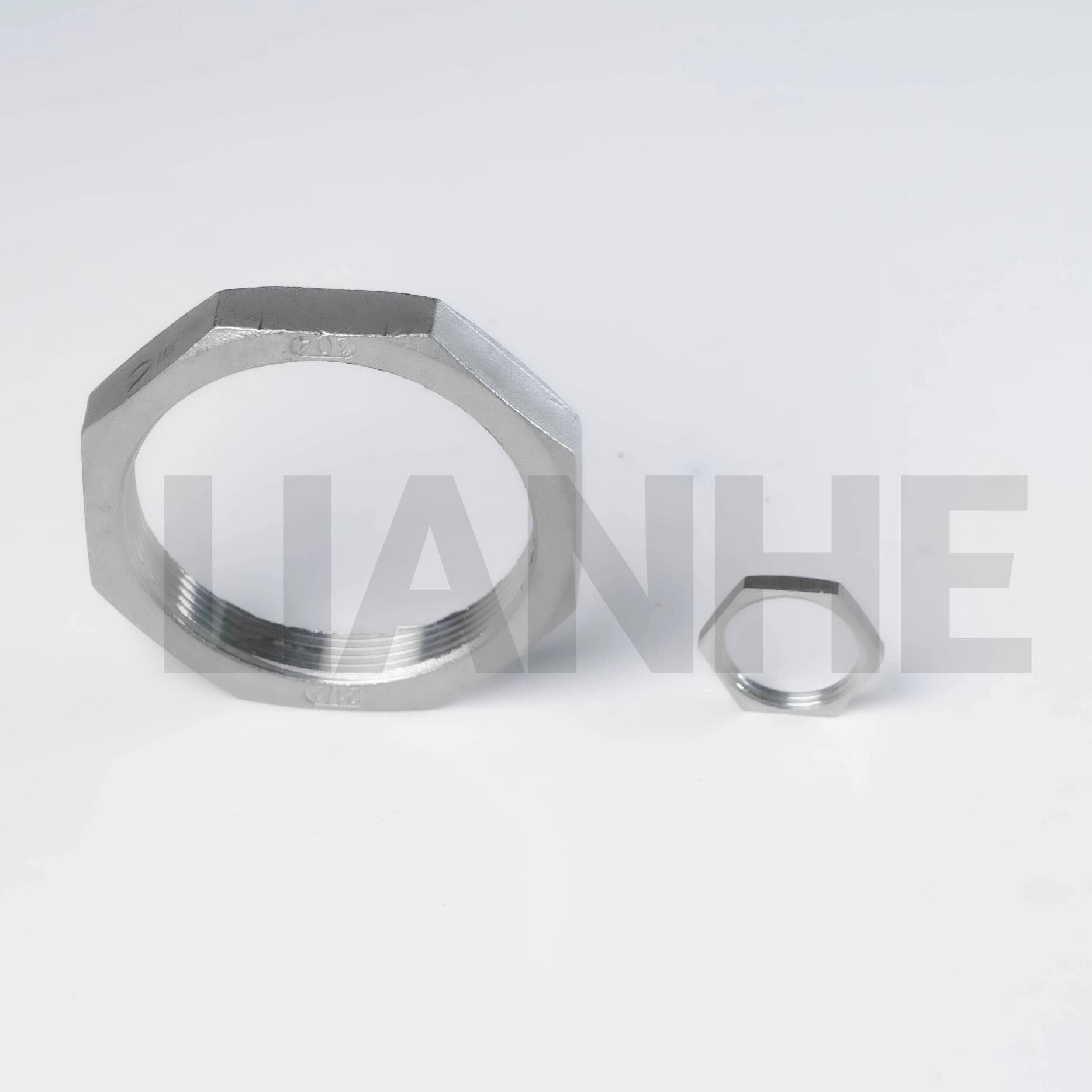

Roestvrijstalen draadmoer

Technische specificaties

Maatbereik:1/8"–4" (DN6–DN100)

Drukclassificatie:Klasse 150

Toepasselijke normen:MSS SP-43, ISO 4144 en GB/T 26120

Verbindingstype:Vrouwelijke schroefdraadaansluiting

Beschikbare draadstandaarden:

• BS 21: BSPT en BSPP

• ANSI B2.1: NPT

• DIN259 en DIN2999

• ISO228

Productieproces:Gegoten behuizing met precisie-CNC-bewerking

Beschikbare materialen:

• SS304, CF8, SUS304 en 1.4308

• SS316, CF8M, SUS316 en 1.4408

• SS304L

• SS316L

Oppervlaktebehandeling:Beitsen

Productmarkering:LIANHE-logo + maat + materiaalkwaliteit. Klantlogo's, huismerken, batchinformatie en andere aangepaste markeringen kunnen volgens specifieke vereisten worden aangebracht.

Standaard verpakking:Plastic zakken, omdozen, houten kisten of pallets

Certificaten:ISO 9001:2015, GB/T 19001-2016 en CE-documentatie voor toepasselijke producten

Merk:LIANHE

HS-code: 7307220000

Plaats van herkomst:Wenzhou, Zhejiang, China

De uiteindelijke maat, materiaalkwaliteit, draadstandaard, drukclassificatie, oppervlaktebehandeling, markering en inspectie-eisen moeten worden bevestigd op basis van de beoogde toepassing en het bijbehorende onderdeel met mannelijke schroefdraad.

Draadopties

Aansluitingen met binnendraad zijn verkrijgbaar volgens de specificaties BS 21, ANSI B2.1, DIN 259/2999 en ISO 228.

Beschikbare draadopties zijn onder meer:

• NPT

• BSPT

• BSPP

• DIN259

• DIN2999

• ISO228

NPT-, BSPT- en BSPP-schroefdraad kunnen verschillende profielen, tapse kenmerken, steekafmetingen en afdichtingsmethoden gebruiken. Ze mogen niet door elkaar worden gebruikt, tenzij hun dimensionele en afdichtingscompatibiliteit technisch is bevestigd.

Bij taps toelopende pijpdraden wordt over het algemeen gebruik gemaakt van schroefdraad in combinatie met een geschikte afdichtingstape of -verbinding. Voor parallelle schroefdraden kan een pakking, O-ring, afdichtingsvlak of een ander afdichtingsonderdeel nodig zijn, afhankelijk van de productstructuur.

Klanten moeten bij het aanvragen van een offerte het volledige schroefdraadtype, de nominale maat, de afdichtingsmethode en de passende componentinformatie opgeven.

Materialen

Producten zijn verkrijgbaar in roestvrij staal SS304, SS316, SS304L en SS316L.

SS304 en CF8

SS304 biedt een goede algemene corrosieweerstand voor water en veel standaard industriële omgevingen. CF8 is een veelgebruikte kwaliteit gegoten roestvrij staal die behoort tot de 304-materiaalfamilie.

SS316 en CF8M

SS316 biedt verbeterde corrosieweerstand in veel chloridehoudende en chemische omgevingen. CF8M is een molybdeenhoudende gegoten roestvrijstalen kwaliteit die gewoonlijk wordt geassocieerd met de 316-materiaalfamilie.

SS304L en SS316L

De koolstofarme SS304L- en SS316L-kwaliteiten kunnen worden geselecteerd wanneer verbeterde lasbaarheid of verminderde gevoeligheid voor intergranulaire corrosie vereist is.

Het juiste materiaal moet worden geselecteerd op basis van het getransporteerde medium, de chemische concentratie, de bedrijfstemperatuur, de systeemdruk, de corrosieomstandigheden en de vereiste levensduur.

Productieproces

De productbehuizing is vervaardigd door middel van gegoten roestvrij staal en afgewerkt met behulp van precisie-CNC-bewerkingen.

De belangrijkste productiefasen kunnen zijn:

1. Voorbereiding van grondstoffen

2. Productie van waspatronen

3. Voorbereiding op keramische schaal

4. Verwijdering van was

5. Smelten en gieten van roestvrij staal

6. Shell verwijderen en gieten reinigen

7. Warmtebehandeling, waar nodig

8. CNC-bewerking

9. Bewerking van binnendraad

10. Beitsen

11. Inspectie en markering

12. Verpakking

Investeringsgieten ondersteunt de productie van consistente roestvrijstalen componenten met complexe geometrie. CNC-bewerkingen helpen de schroefdraadnauwkeurigheid, kritische afmetingen en compatibiliteit met de gespecificeerde verbindingsstandaard te behouden.

Oppervlaktebehandeling

De eindproducten worden na het gieten en bewerken gebeitst.

Beitsen kan helpen bij het verwijderen van oxideaanslag, hittetint, vrij ijzer en andere oppervlakteverontreiniging die tijdens de productie is ontstaan. Het helpt ook bij het herstellen van een schoon en uniform roestvrijstalen oppervlak.

Afhankelijk van de eisen van de klant en het project kan aanvullend ontvetten, passiveren, polijsten of gespecialiseerd reinigen mogelijk zijn.

Schroefdraad- en kritische afdichtingsoppervlakken moeten worden beschermd tijdens behandeling, hantering, verpakking, opslag en transport.

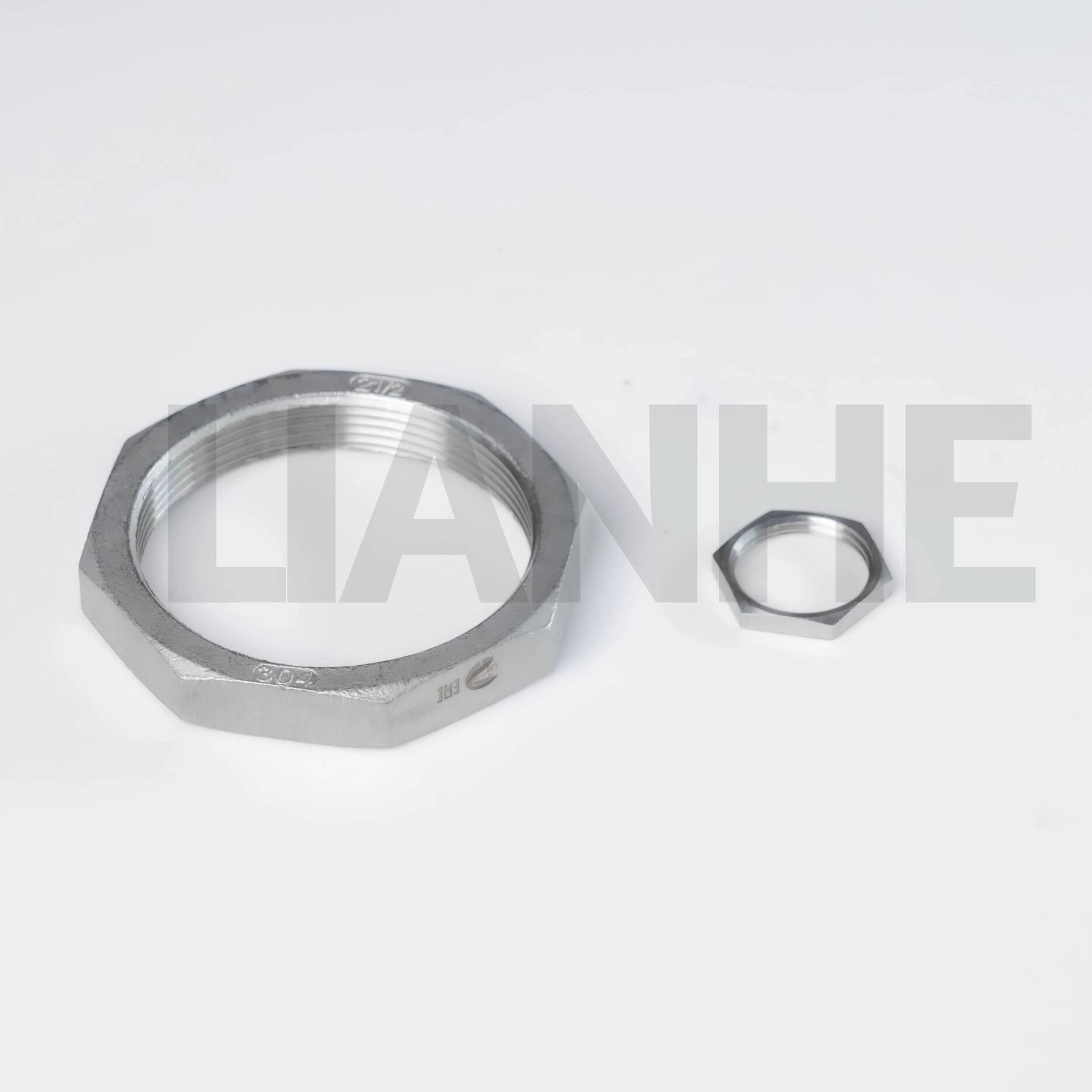

Productmarkering

Standaard productmarkeringen kunnen het volgende omvatten:

• LIANHE-logo

• Productgrootte

• Materiaalkwaliteit van roestvrij staal

• Batch- of traceerbaarheidsinformatie, indien nodig

Klantlogo's, huismerken, projectnummers en andere aangepaste markeringen kunnen worden aangebracht volgens bevestigde ordervereisten.

De markeermethode en inhoud moeten vóór productie worden bevestigd, vooral wanneer permanente lasermarkering of volledige traceerbaarheid van de batch vereist is.

Fabrieksinspectiecertificaten

Inspectierapporten en kwaliteitsdocumenten kunnen worden geleverd volgens de bevestigde specificaties en ordervereisten, waaronder:

• EN 10204 3.1 Materiaaltestcertificaat

• Grondstofcertificaat

• Radiologisch testrapport, indien van toepassing

• Dimensionaal inspectierapport

• Draadinspectierapport

• Oppervlakte-inspectierapport

• Inspectierapport van derden

• Overige projectspecifieke kwaliteitsdocumenten

De vereiste inspectieomvang, testverhouding, documentatie en regelingen voor getuigenverklaringen door derden moeten vóór de productie worden bevestigd.

Controle van de productkwaliteit

LIANHE past inspectieprocedures toe tijdens de verificatie van grondstoffen, investeringsgieten, CNC-bewerking, draadverwerking, beitsen, productmarkering en verpakking.

De belangrijkste kwaliteitscontroleprocedures omvatten:

1. Inspecteren van de afmetingen van binnenkomende grondstoffen, materiaalkwaliteiten en ondersteunende certificaten.

2. Controle van het uiterlijk van het gietstuk, de kritische afmetingen en de toestand van het oppervlak.

3. Inspecteren van binnendraadafmetingen tijdens CNC-bewerkingen.

4. Het verifiëren van het draadprofiel, de maat, de spoed en het dikteresultaat na de bewerking.

5. Controle van productoppervlakken na het beitsen.

6. Het verifiëren van logo's, maatmarkeringen, materiaalmarkeringen en andere gespecificeerde informatie.

7. Het uitvoeren van een laatste visuele en dimensionale inspectie vóór het verpakken.

8. Het controleren van hoeveelheden, verpakkingsmaterialen, labels, verzendmarkeringen en andere bestelgegevens vóór levering.

Producten worden goedgekeurd voor verzending nadat de toepasselijke inspectieprocedures zijn voltooid.

Aanvullende PMI-testen, druktesten, hardheidstesten, chemische analyses, dimensionale rapportage of inspectie door derden kunnen worden geregeld volgens de eisen van de klant.

OEM en aangepaste productie

OEM-productie wordt geaccepteerd. Producten kunnen worden vervaardigd volgens klanttekeningen, monsters, technische specificaties, afmetingen, materialen, draadvereisten, markeringen en verpakkingsinstructies.

Klanten die om productie op maat vragen, moeten het volgende verstrekken:

• Technische tekening of fysiek monster

• Productafmetingen

• Type en maat binnendraad

• Materiaalkwaliteit van roestvrij staal

• Druk- en temperatuurvereisten

• Vervoerd medium

• Benodigde hoeveelheid

• Inspectie-eisen

• Markerings- en verpakkingsinstructies

De haalbaarheid van de productie, de gereedschapsvereisten, de minimale bestelhoeveelheid, de prijs en de levertijd worden na technische beoordeling bevestigd.

Monsters

Gratis monsters:Er kunnen gratis monsters worden verstrekt voor dimensionale verificatie, schroefdraadcompatibiliteit en kwaliteitsevaluatie.

De beschikbaarheid van monsters is afhankelijk van de vereiste maat, materiaalkwaliteit, draadspecificatie en huidige voorraad. Internationale expresleveringskosten worden normaal gesproken betaald door de ontvanger, tenzij anders overeengekomen.

Verpakking

Elk product is beschermd met een plastic zak om blootstelling aan stof, vocht en oppervlakteverontreiniging te verminderen.

De producten worden vervolgens verpakt in versterkte exportdozen en geconsolideerd in houten kisten of op pallets, afhankelijk van de bestelhoeveelheid, productafmetingen en geselecteerde transportmethode.

Op maat gemaakte dozen, klantlogo's, etiketten, barcodes, palletbescherming en andere verpakkingsvoorzieningen kunnen worden geleverd volgens bevestigde vereisten.

Betalingsvoorwaarden

Onze standaardbetalingstermijn is een vooraf betaalde T/T-aanbetaling van 30%, terwijl het resterende saldo van 70% T/T vóór levering wordt betaald.

Beschikbare betaalmethoden zijn onder meer:

• T/T-bankoverschrijving

• Western Unie

• PayPal

• Andere onderling overeengekomen methoden

Specifieke betalingsregelingen kunnen worden besproken op basis van de orderwaarde en samenwerkingsvoorwaarden.

Verzendvoorwaarden

Beschikbare handelsvoorwaarden:EXW, FOB, CFR, CIF, DDP en DDU

Producten kunnen geleverd worden door:

• Zeevracht

• Luchtvracht

• Vervoer over land

• Internationale expresdienst

De verzendmethode kan worden geselecteerd op basis van de bestelhoeveelheid, het pakketvolume, de bestemming, het vereiste leveringsschema en het transportbudget.

Merk:LIANHE
Plaats van herkomst:Wenzhou, Zhejiang, China
