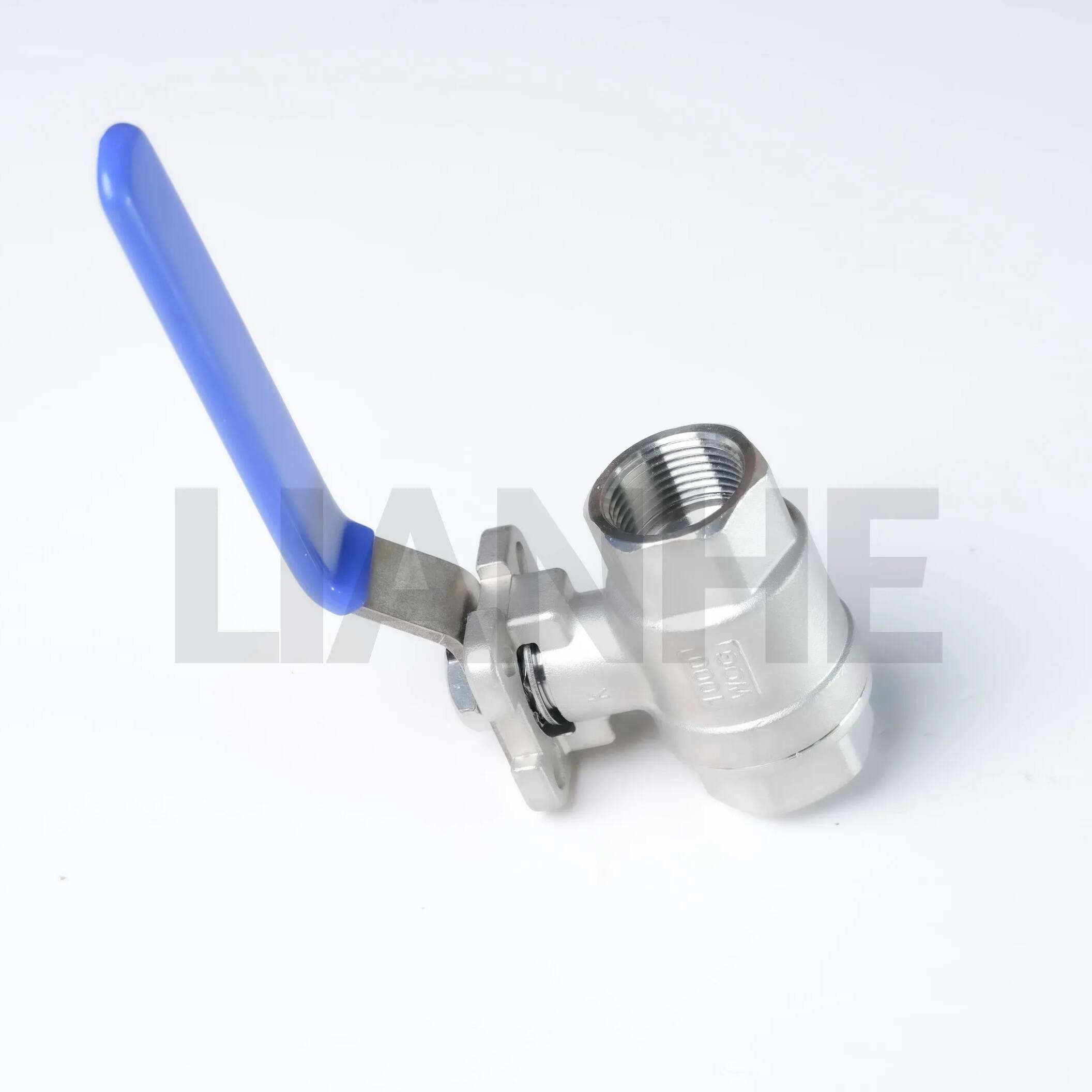

2-delige kogelkraan met schroefdraad en platform voor eenvoudige bediening

Overzicht

De tweedelige kogelkraan met schroefdraad en platform is een veelzijdige, kosteneffectieve oplossing voor aan/uit-stroomregeling in leidingsystemen met lage tot middelmatige druk. Met een tweedelig huis met NPT-schroefdraad (ANSI/ASME B1.20.1) en een ingebouwd montageplatform, combineert deze klep eenvoudige installatie met betrouwbare prestaties in commerciële en industriële toepassingen. Het compacte ontwerp en de lichtgewicht constructie maken hem ideaal voor krappe ruimtes en draagbare apparatuur.

Functies

Gebruiksvriendelijk ontwerp:

Integraal ISO 5211 montageplatform voor directe bevestiging van de actuator (elektrisch, pneumatisch of handmatig), waardoor adapterplaten overbodig worden en de installatietijd met 30% wordt verkort.

Handwiel- of hendelbediening met duidelijke positie-indicator (open/gesloten), compatibel met lockout/tagout-apparaten voor naleving van de veiligheidsvoorschriften.

Voordelen van schroefdraadverbindingen:

NPT taps toelopende schroefdraad (mannelijk/vrouwelijk) zorgt voor lekdichte verbindingen zonder extra laswerk, geschikt voor snelle montage/demontage in onderhoudsscenario's.

Draadafdichtmiddel niet vereist voor water-/gastoepassingen (PTFE-zitting zorgt voor luchtbeldichte afdichting tot 100 PSI).

Duurzame constructie:

Materiaal behuizing: koolstofstaal (ASTM A105), roestvrij staal (A316) of messing (C37700), met optionele stroomloos vernikkelen voor verbeterde corrosieweerstand.

Opties met volledige poort en beperkte poort: Volledige poort (100% stroomefficiëntie) voor minimale drukval; gereduceerde poort (ruimtebesparend) voor toepassingen met laag debiet.

Breed operationeel bereik:

Drukklasse: 1.000 PSI (koolstofstaal), 1.500 PSI (roestvrij staal), geschikt voor lucht, water, olie en niet-corrosieve gassen.

Temperatuurbereik: -20°C tot 180°C (PTFE-zitting); -40°C tot 260°C (RPTFE-zitting), aanpasbaar aan diverse omgevingsomstandigheden.

Sollicitatie

Geschikt voor commerciële en licht industriële omgevingen:

Loodgieterswerk en HVAC: Watervoorzieningssystemen voor woningen en bedrijven, verwarmings-/koelingslussen en persluchtleidingen.

Eten en drinken: Sanitaire toepassingen met roestvrijstalen varianten (gepolijst tot 316L, FDA-conform), ideaal voor brouwerijen, zuivelfabrieken en bottelarijen.

Maritiem en camper: Zoutwaterbestendige koperen kleppen voor loodgieterswerk aan boord en leidingen voor recreatievoertuigen, met NPT-schroefdraad compatibel met standaard scheepsfittingen.

Industriële apparatuur: Draagbare pompen, mixers en filtratiesystemen waarvoor snelaansluitkleppen nodig zijn voor modulaire opstellingen.

Veelgestelde vragen

Vraag: Kan de klep worden gebruikt met vacuümsystemen?

A:Ja, de PTFE-zitting zorgt voor een betrouwbare afsluiting in vacuümomstandigheden (tot 29" Hg), maar metalen zittingen worden aanbevolen voor frequente vacuümcycli.

Vraag: Wat is het verschil tussen modellen met volledige poort en modellen met beperkte poort?

A:Kleppen met volledige doorlaat hebben dezelfde boring als de leiding (bijv. 2" klep voor 2" leiding), terwijl kleppen met gereduceerde doorlaat een kleinere boring hebben (bijvoorbeeld 1,5" boring in een 2" klep) voor compactheid.

Vraag: Is het montageplatform compatibel met alle actuatoren?

A:Het ISO 5211-platform is universeel en compatibel met de meeste kwartslagactuators; Controleer de koppelvereisten van de actuator aan de hand van de klepspecificaties.

Vraag: Hoe draadcorrosie bij zoutwatertoepassingen te voorkomen?

A:Gebruik roestvrijstalen kleppen met een anti-vastloopmiddel op de schroefdraad en vermijd ongelijksoortig metaalcontact (bijvoorbeeld koperen kleppen met stalen buizen).
