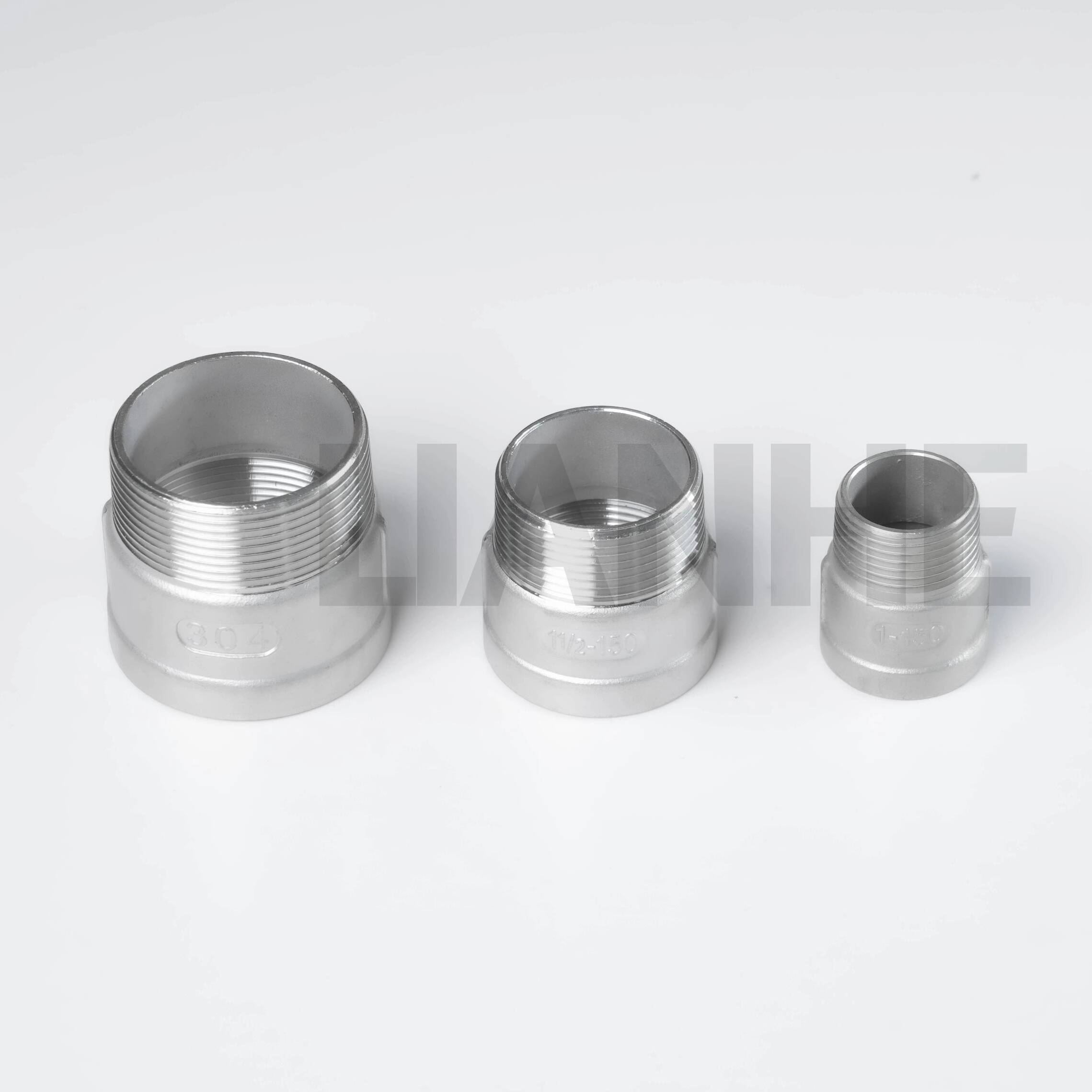

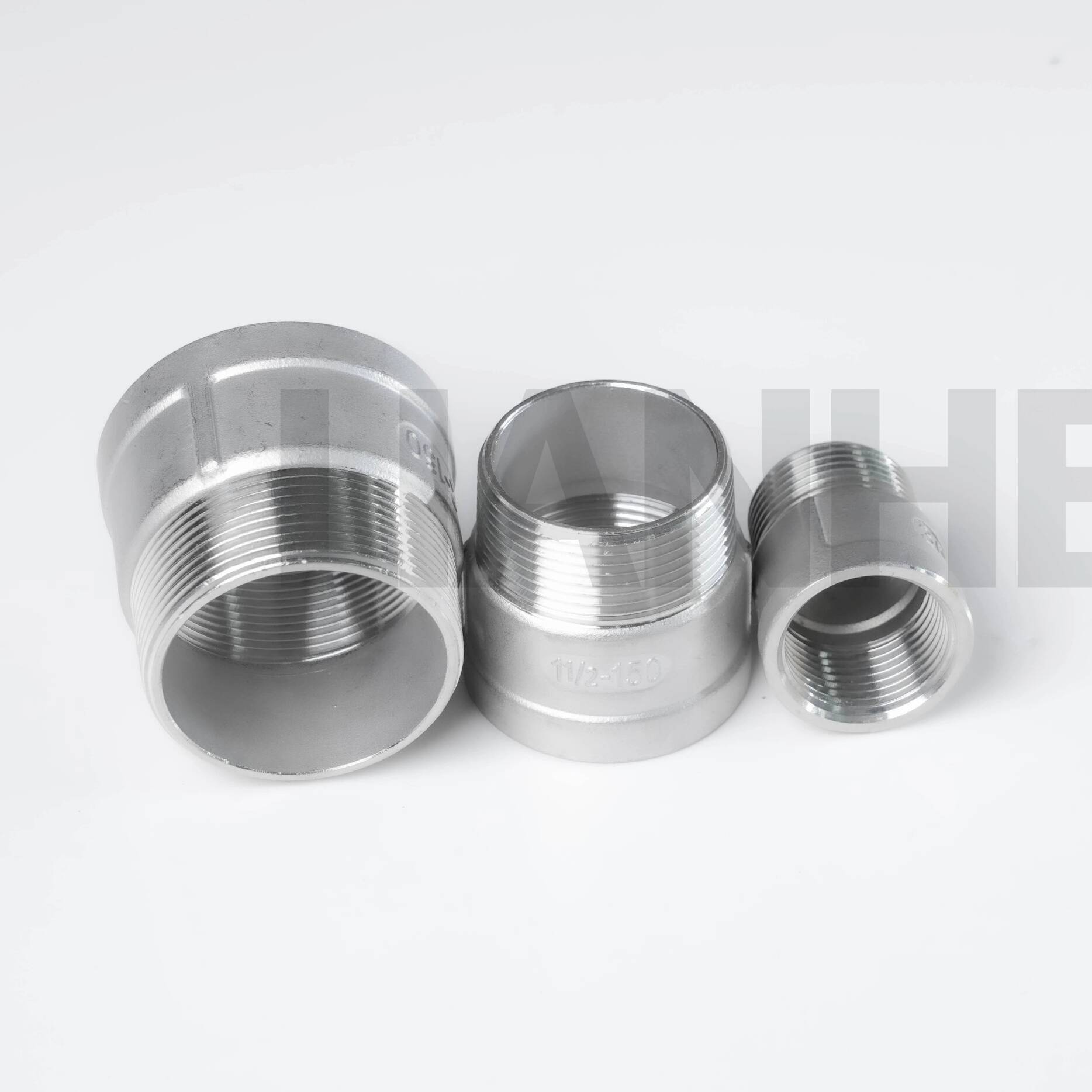

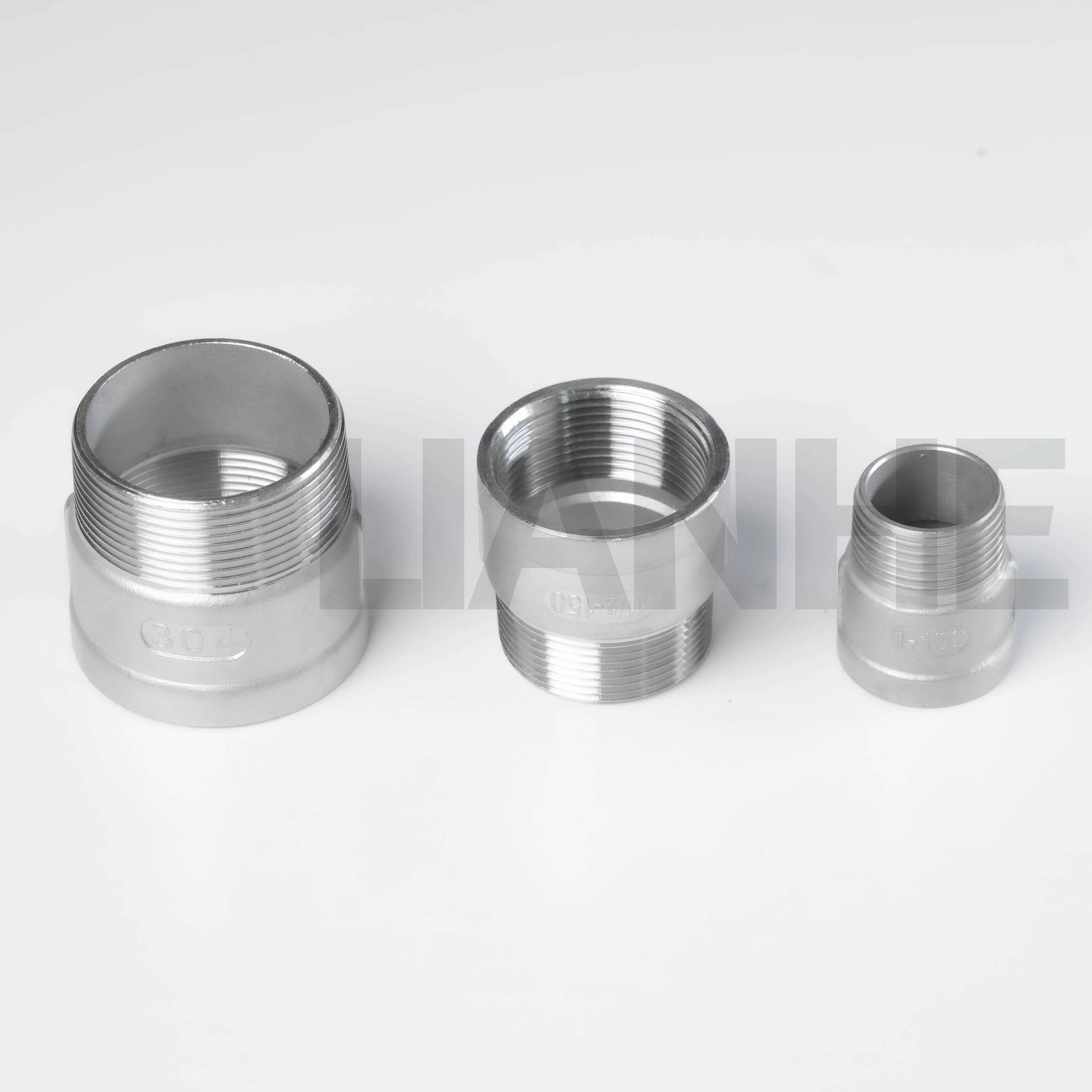

Roestvrijstalen M/F draadverloopstuk

Technische specificaties

Maatbereik:1/4"–4" (DN8–DN100)

Drukclassificatie:Klasse 150

Toepasselijke normen:MSS SP-43, ISO 4144 en GB/T 26120

Verbindingstype:Vrouwelijke en mannelijke schroefdraadverbindingen

Beschikbare draadstandaarden:

• BS 21: BSPT en BSPP

• ANSI B2.1: NPT

• DIN 259 en DIN 2999

• ISO228

Productieproces:Gegoten behuizing met precisie-CNC-bewerking

Gietmethode:Verloren was-investeringsgietwerk

Beschikbare materialen:

• SS201 en 1.4372

• SS304 en 1.4301

• SS316 en 1.4401

• SS316L en 1.4404

• Andere RVS-kwaliteiten op aanvraag

Opties voor oppervlaktebehandeling:Beitsen of Ontvetten en Reinigen

Standaard verpakking:Plastic zakken, exportdozen en pallets

Merk:LIANHE

HS-code: 7307220000

Plaats van herkomst:Wenzhou, Zhejiang, China

De uiteindelijke afmetingen, materiaalkwaliteit, draadstandaard, oppervlaktebehandeling en drukwaarde moeten worden bevestigd in overeenstemming met de beoogde toepassing en projectvereisten.

Toepasselijke media

De producten kunnen worden geleverd voor gebruik met compatibele vloeibare en gasvormige media, waaronder:

• Water

• Olie en compatibele vloeibare media

• Gas en compatibele gasvormige media

• Verdunde zuren en compatibele chemische media

De compatibiliteit van materialen en afdichtingen moet worden beoordeeld op basis van de chemische samenstelling, concentratie, bedrijfstemperatuur, systeemdruk en verwachte levensduur.

Verschillende soorten roestvrij staal bieden verschillende niveaus van corrosieweerstand. Klanten moeten het juiste materiaal controleren voordat ze de producten gebruiken met zuren, chemicaliën, chloriden, brandstofgas of andere veeleisende media.

Toepassingsgebieden

De producten kunnen worden gebruikt in een verscheidenheid aan industriële, commerciële en apparatuurleidingtoepassingen, waaronder:

• Bouw- en gebouwservicepijpleidingen

• Brandstof-gassystemen waarbij gebruik wordt gemaakt van compatibele materialen en afdichtingsmethoden

• Medische apparatuur en faciliteitsleidingen

• Apparatuur voor de verwerking van voedsel en dranken

• Milieubeschermingssystemen

• Apparatuur voor chemische verwerking

• Waterbehandelingsfaciliteiten

• Industriële waterleidingen

• Machine- en instrumentaansluitingen

• Algemene vloeistofregelsystemen

Voor medische, voedsel-, stookgas-, chemische of andere gereguleerde toepassingen moeten klanten bevestigen of aanvullende materiaaldocumentatie, producttesten, oppervlaktebehandeling, certificering of branchespecifieke goedkeuring vereist is.

Productieproces

De productbehuizing is vervaardigd met behulp van verloren was-inbedgietgietwerk. Dit proces ondersteunt de productie van complexe roestvrijstalen constructies met consistente afmetingen en een goede oppervlaktekwaliteit.

Na het gieten worden met behulp van CNC-draaibanken de kritische afmetingen en schroefdraadverbindingen bewerkt. Precisiebewerking helpt de schroefdraadnauwkeurigheid, maatconsistentie en compatibiliteit met de gespecificeerde verbindingsstandaard te behouden.

De belangrijkste productieprocedures kunnen zijn:

1. Voorbereiding van waspatronen

2. Schelpen maken en drogen

3. Verwijdering van was

4. Smelten en gieten van roestvrij staal

5. Shell verwijderen en gieten reinigen

6. Warmtebehandeling, waar nodig

7. CNC-bewerking

8. Draadverwerking

9. Oppervlaktebehandeling

10. Inspectie, markering en verpakking

Het daadwerkelijke productieproces kan variëren afhankelijk van de productspecificatie, materiaalkwaliteit, afmetingen en inspectie-eisen.

Draadopties

Vrouwelijke en mannelijke schroefdraadverbindingen zijn verkrijgbaar volgens de specificaties BS 21, ANSI B2.1, DIN 259/2999 en ISO 228.

NPT-, BSPT- en BSPP-schroefdraad kunnen verschillende profielen, conische kenmerken, steekafmetingen en afdichtingsmethoden hebben. Ze mogen niet onderling uitwisselbaar worden verbonden, tenzij de dimensionele en afdichtingscompatibiliteit technisch is bevestigd.

Taps toelopende pijpdraden creëren over het algemeen de primaire verbinding door schroefdraadaangrijping en een geschikt schroefdraadafdichtmiddel. Voor parallelle schroefdraden kan een pakking, afdichtingsvlak, O-ring of ander afdichtingsonderdeel nodig zijn, afhankelijk van de productstructuur.

Klanten moeten bij het aanvragen van een offerte het vereiste draadtype, de nominale maat, de mannelijke of vrouwelijke configuratie, de afdichtingsmethode en informatie over de passende componenten opgeven.

Oppervlaktebehandeling

Beschikbare opties voor oppervlaktebehandeling zijn beitsen of ontvetten en reinigen.

Beitsen kan helpen bij het verwijderen van oppervlakteverontreiniging, hittetint en vrij ijzer dat tijdens de productie wordt geïntroduceerd. Ontvetten en reinigen helpen bij het verwijderen van bewerkingsolie, vuil en andere procesresten.

De juiste behandeling moet worden gekozen op basis van de beoogde toepassing, uiterlijke eisen, reinheidseisen en klantspecificaties.

Aanvullend polijsten, passiveren of gespecialiseerd reinigen is mogelijk beschikbaar, afhankelijk van de technische bevestiging.

Certificaten

Beschikbare certificaten zijn onder meer:

• ISO9001:2015

• GB/T 19001-2016

• CE-documentatie voor toepasselijke producten

De reikwijdte en beschikbaarheid van individuele certificaten moeten worden bevestigd op basis van het geselecteerde product, het beoogde gebruik, de drukclassificatie en de bestemmingsmarkt.

Testcertificaten en inspectierapporten

Inspectierapporten en kwaliteitsdocumenten kunnen worden geleverd volgens de bevestigde specificaties en ordervereisten, waaronder:

• EN 10204 3.1 Materiaaltestcertificaat

• Certificaat van grondstoffeninspectie

• Radiologisch testrapport, indien van toepassing

• Hydraulisch testrapport, indien van toepassing

• Draadinspectierapport

• Dimensionaal inspectierapport

• Inspectierapport van derden

• Overige projectspecifieke kwaliteitsdocumenten

De vereiste inspectieomvang, bemonsteringsverhouding, documentatie en regelingen voor getuigenverklaringen door derden moeten vóór de productie worden bevestigd.

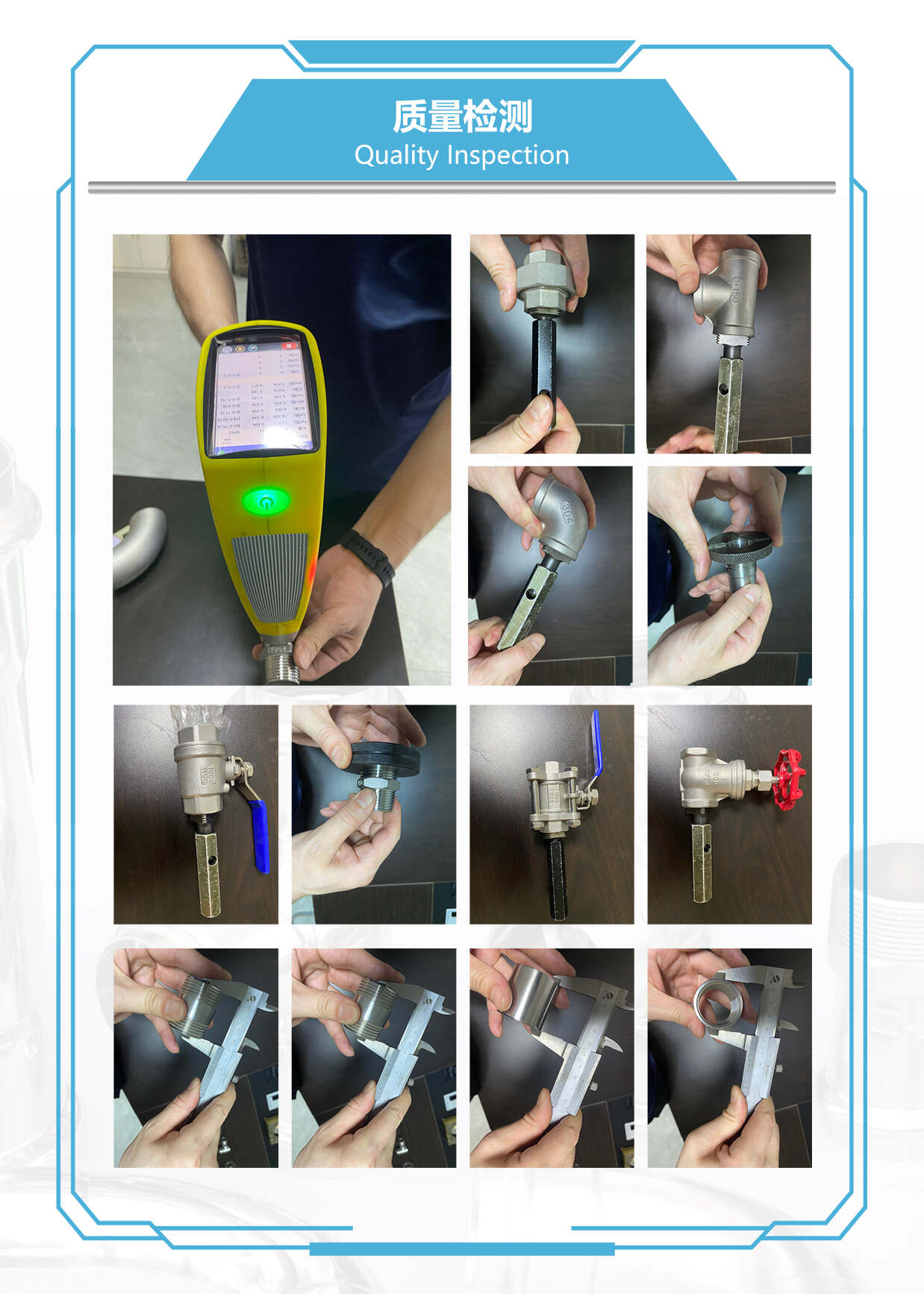

Controle van de productkwaliteit

LIANHE past inspectieprocedures toe tijdens de verificatie van grondstoffen, gieten, machinaal bewerken, draadverwerking, oppervlaktebehandeling, markeren en verpakken.

De belangrijkste kwaliteitscontroleprocedures omvatten:

1. Het uitvoeren van PMI-materiaalverificatie en het meten van de buitendiameter en wanddikte van binnenkomende grondstoffen.

2. Het meten en inspecteren van schroefdraadverbindingen tijdens verspaning en productie.

3. Inspecteren van de staat van het oppervlak en controleren van de schroefdraadafmetingen voordat het product wordt gemarkeerd.

4. Het uitvoeren van een laatste dimensionale, visuele en specificatie-inspectie vóór het verpakken.

5. Het controleren van verzendmarkeringen, labels, hoeveelheden, verpakkingsmateriaal en gerelateerde bestelinformatie na het verpakken.

Producten worden goedgekeurd voor verzending nadat de toepasselijke inspectieprocedures zijn voltooid.

Aanvullende druktesten, verificatie van de chemische samenstelling, mechanische testen of inspecties door derden kunnen worden geregeld op basis van de eisen van de klant en het project.

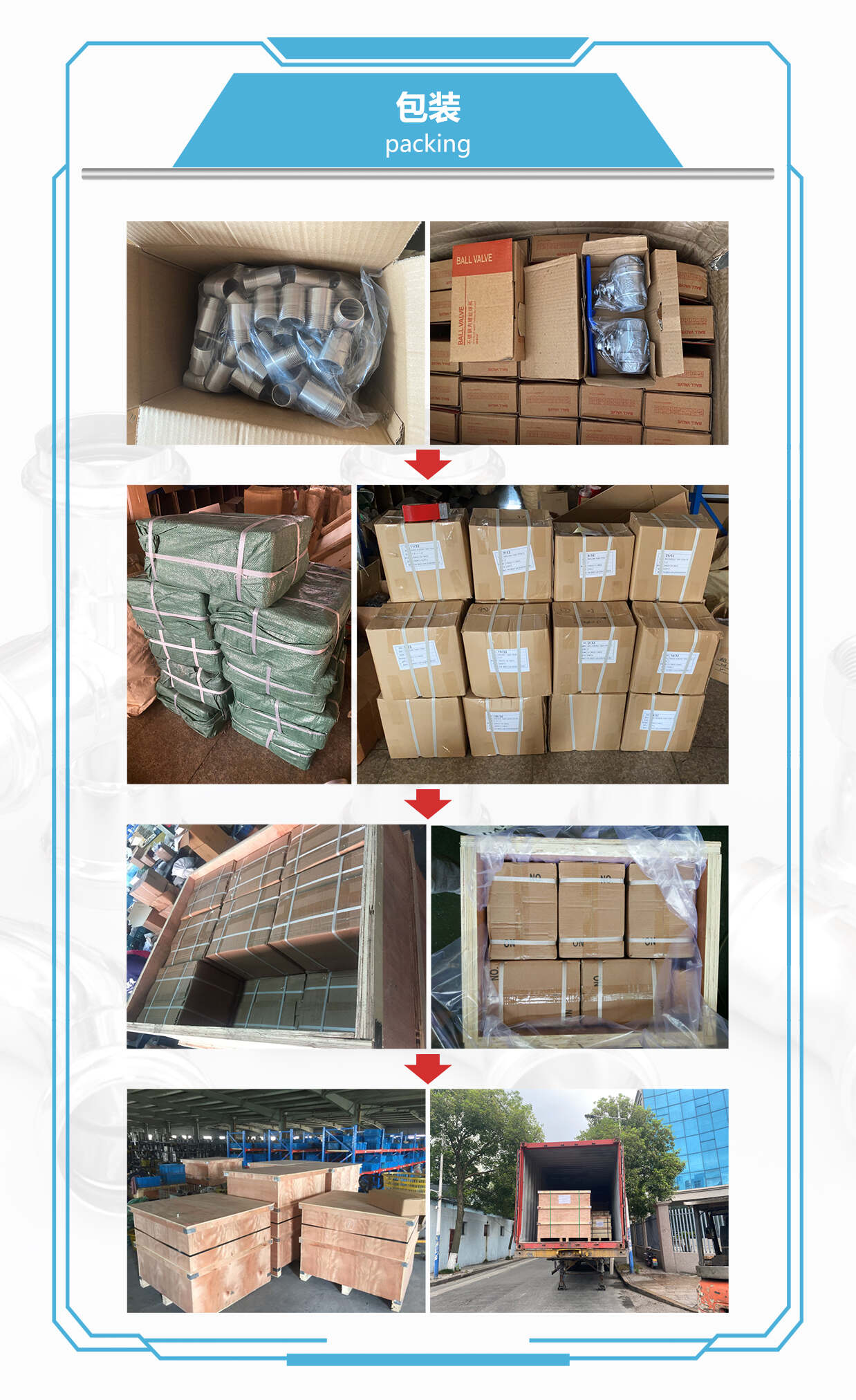

Verpakking

Elk product is beschermd met een plastic zak om blootstelling aan stof, vocht en oppervlakteverontreiniging te verminderen.

De producten worden vervolgens verpakt in versterkte exportdozen en geconsolideerd op pallets voor opslag en internationaal transport.

Op maat gemaakte dozen, klantlogo's, etiketten, streepjescodes, houten kisten, palletbescherming en andere verpakkingsvoorzieningen kunnen worden geleverd volgens bevestigde ordervereisten.

Betalingsvoorwaarden

Onze standaardbetalingstermijn is een vooraf betaalde T/T-aanbetaling van 30%, terwijl het resterende saldo van 70% T/T vóór levering wordt betaald.

Specifieke betalingsvoorwaarden kunnen worden besproken op basis van de orderwaarde, productvereisten en samenwerkingsafspraken.

Beschikbare betaalmethoden zijn onder meer:

• T/T-bankoverschrijving

• Western Unie

• PayPal

• Andere onderling overeengekomen betaalmethoden

Verzendvoorwaarden

Beschikbare handelsvoorwaarden:EXW, FOB, CFR, CIF, DDP en DDU

Producten kunnen geleverd worden door:

• Zeevracht

• Luchtvracht

• Vervoer over land

• Internationale expresdienst

De juiste verzendmethode kan worden geselecteerd op basis van de bestelhoeveelheid, het pakketvolume, de bestemming, de vereiste leverdatum en het transportbudget.

Verzendkosten, transittijden, verpakkingsvereisten en leveringsvoorwaarden moeten vóór verzending worden bevestigd.

Merk:LIANHE
Plaats van herkomst:Wenzhou, Zhejiang, China
