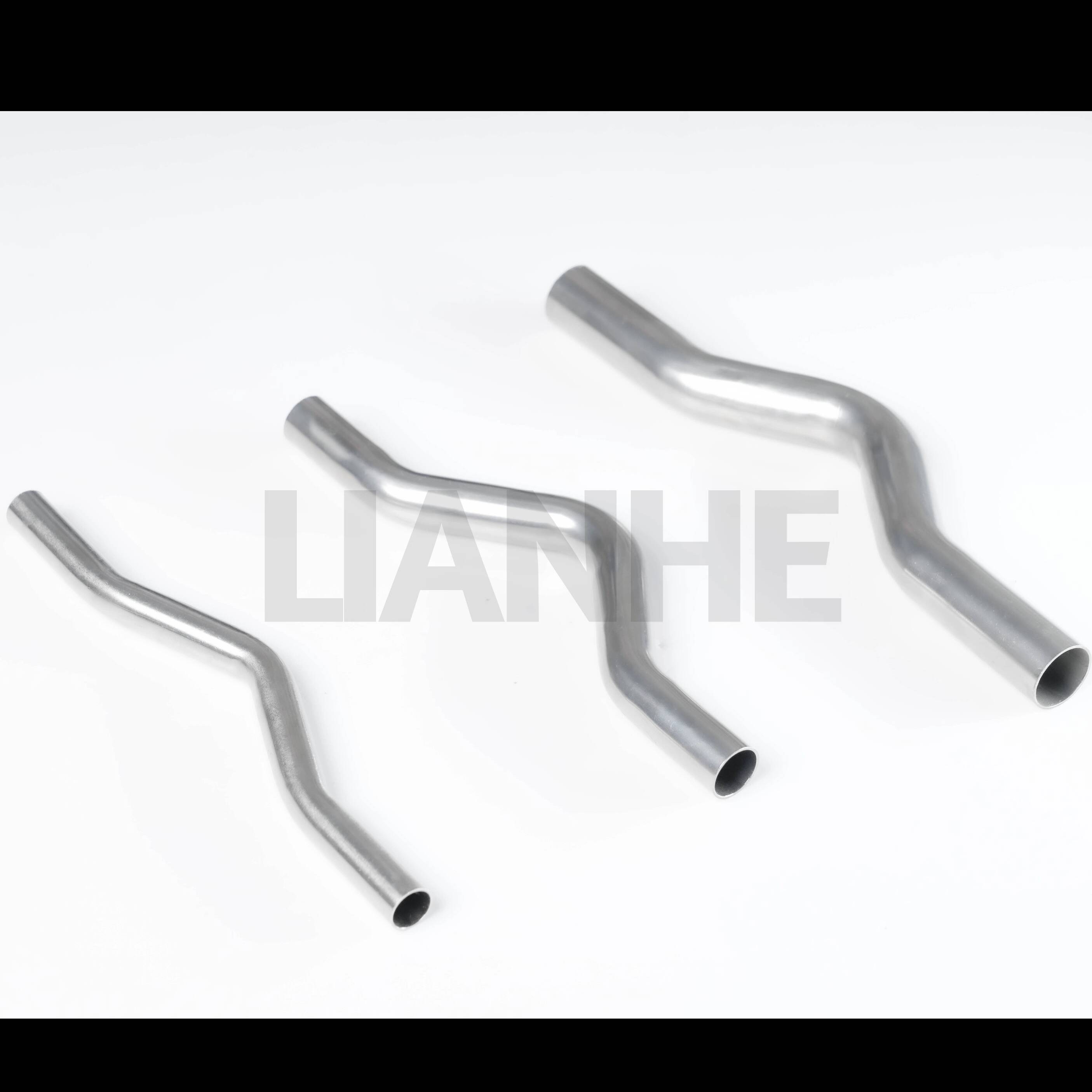

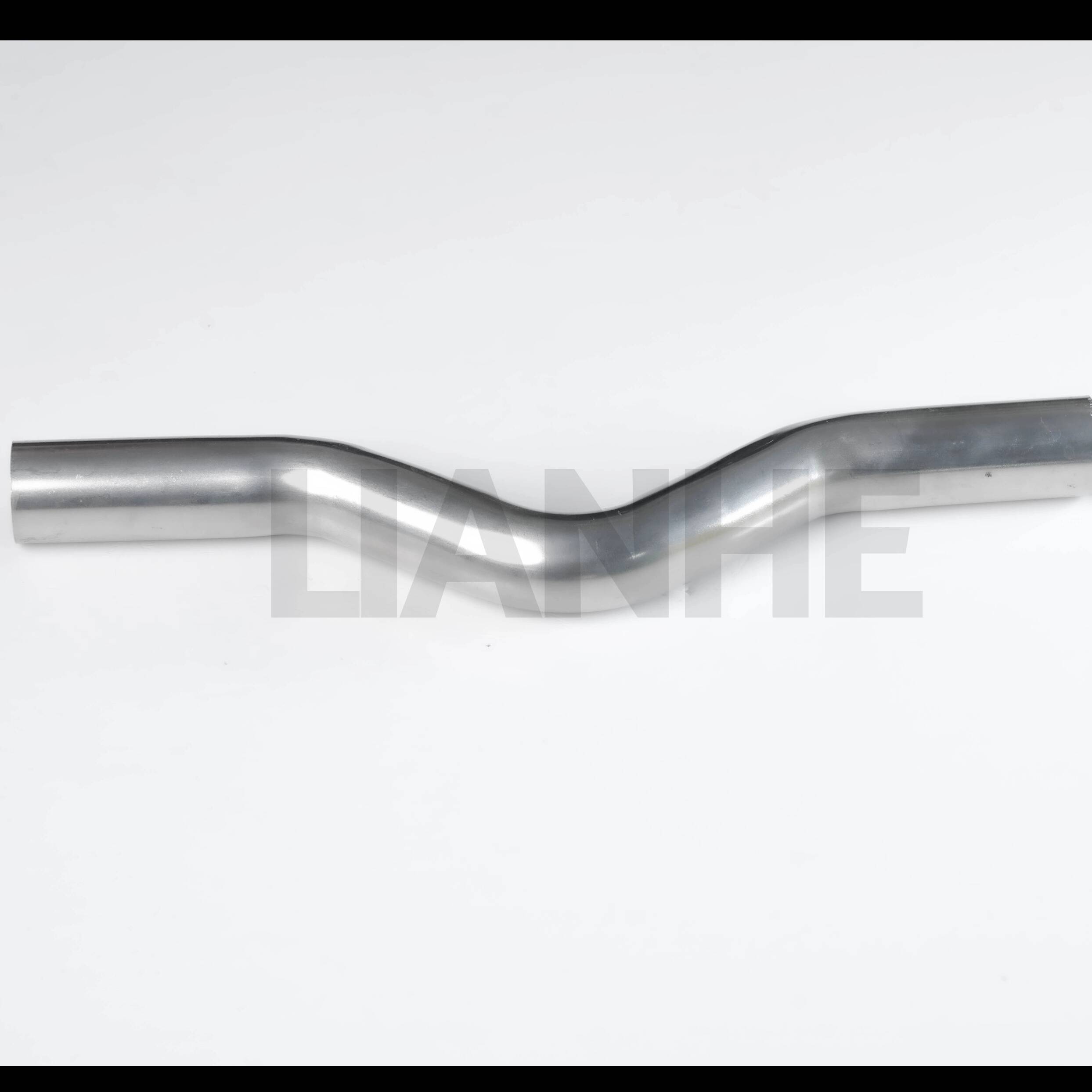

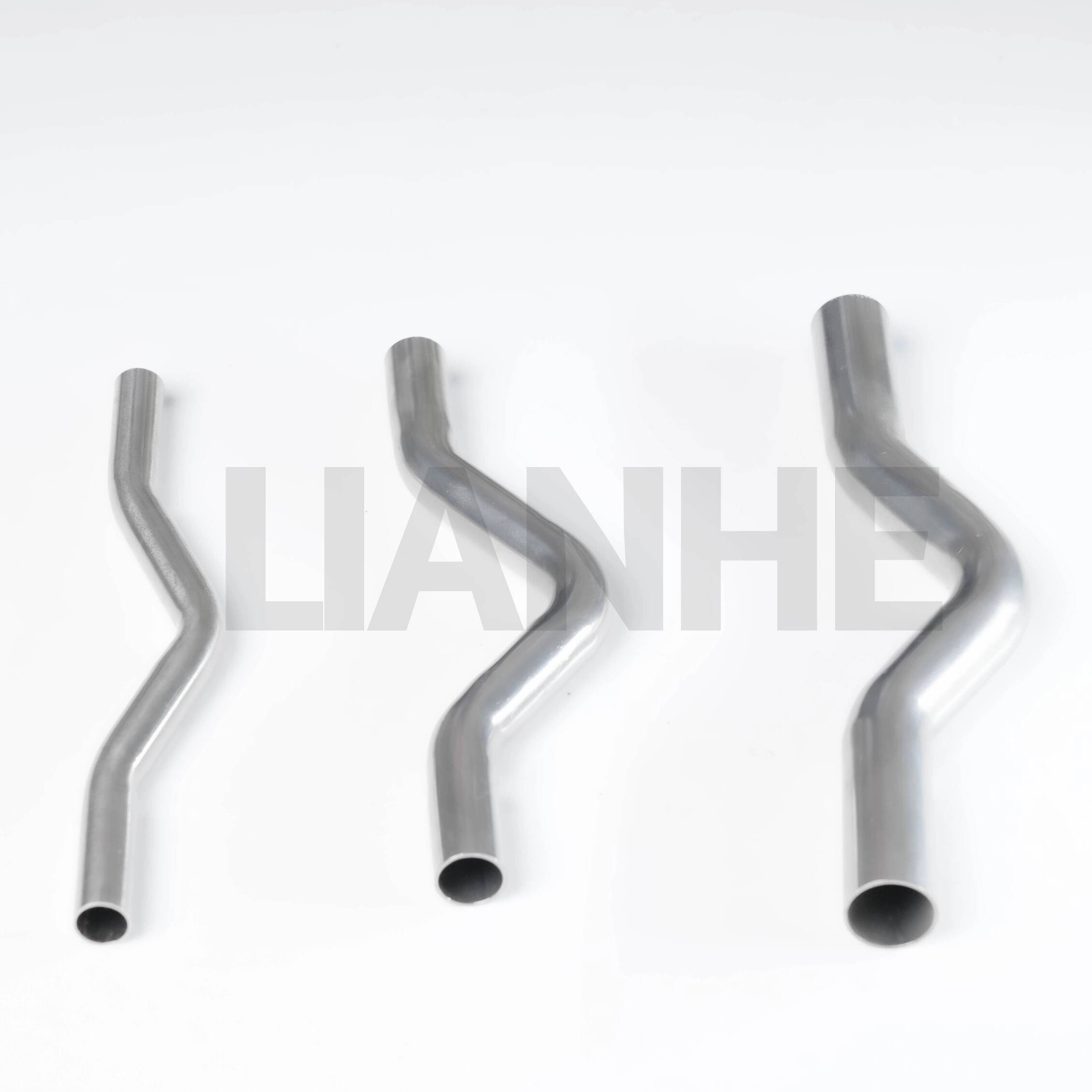

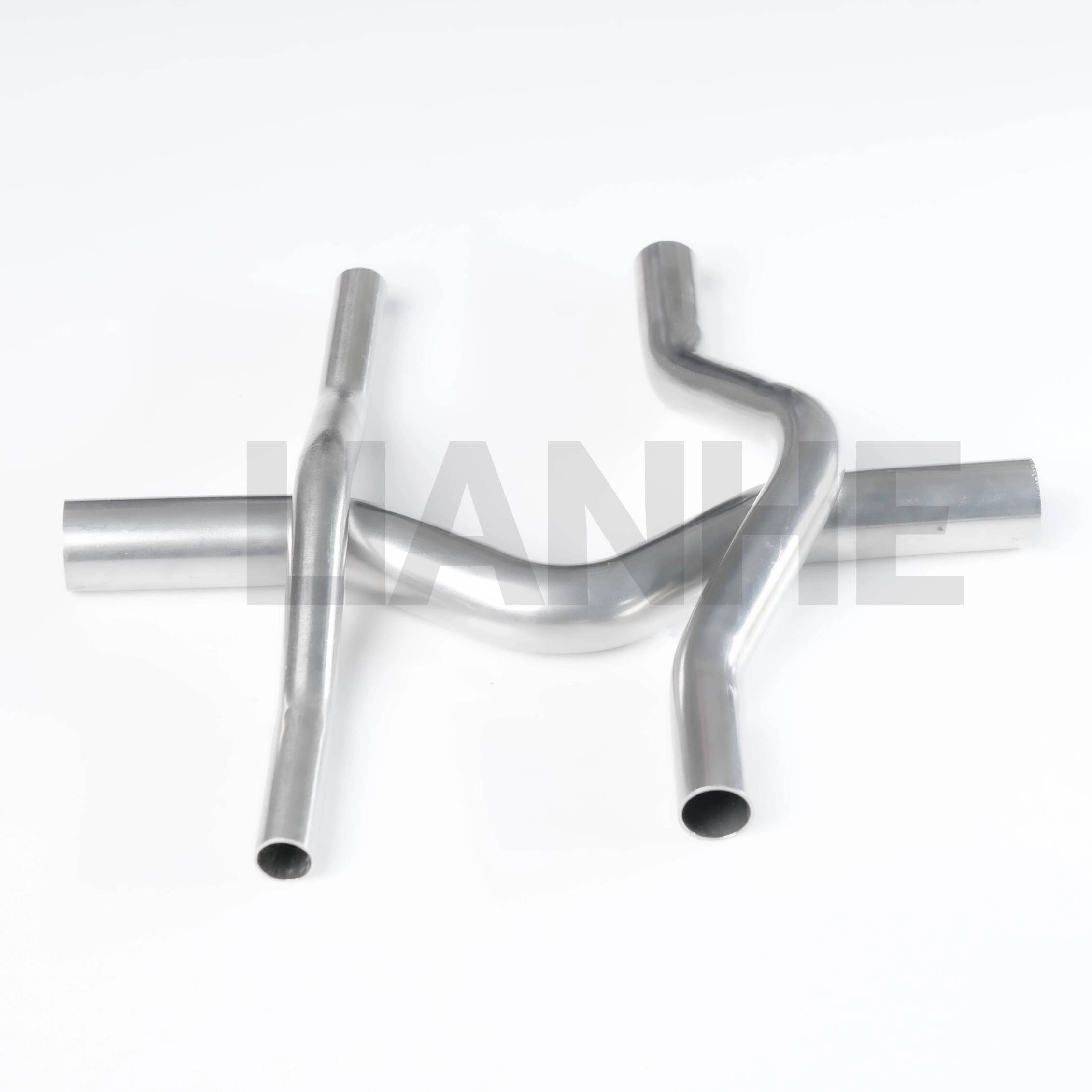

Roestvrijstalen persbrugbocht

Technische specificaties

Merk:LIANHE

Maatbereik:1/4"–4" (DN10–DN100)

Wanddikte:0,6–2,0 mm

Beschikbare materialen:

• SS304, 0Cr18Ni9, S30408, SUS304 en 1.4301

• SS304L, S30403 en 1.4306

• SS316 en 0Cr17Ni12Mo2

• SS316L, S31603 en 1.4404

Toepasselijke normen:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN en ASME

Verbindingsprofielen:D-type en S-type

Afdichtringmaterialen:CIIR, EPDM, PTFE en NBR

Nominale druk:PN16

Hydrostatische testdruk:2,5 MPa

Luchtdichtheidstestdruk:1,05 MPa

Pakkingtemperatuurbereik:-20°C tot +110°C, afhankelijk van het pakkingmateriaal en het getransporteerde medium

Productieproces:Mechanisch gevormd uit roestvrijstalen buizen

Oppervlaktebehandeling:Trillingspolijsten, magnetisch polijsten of beitsen

Productmarkering:LOGO + buitendiameter + wanddikte + materiaal. Aangepaste logo's en markeringen zijn beschikbaar.

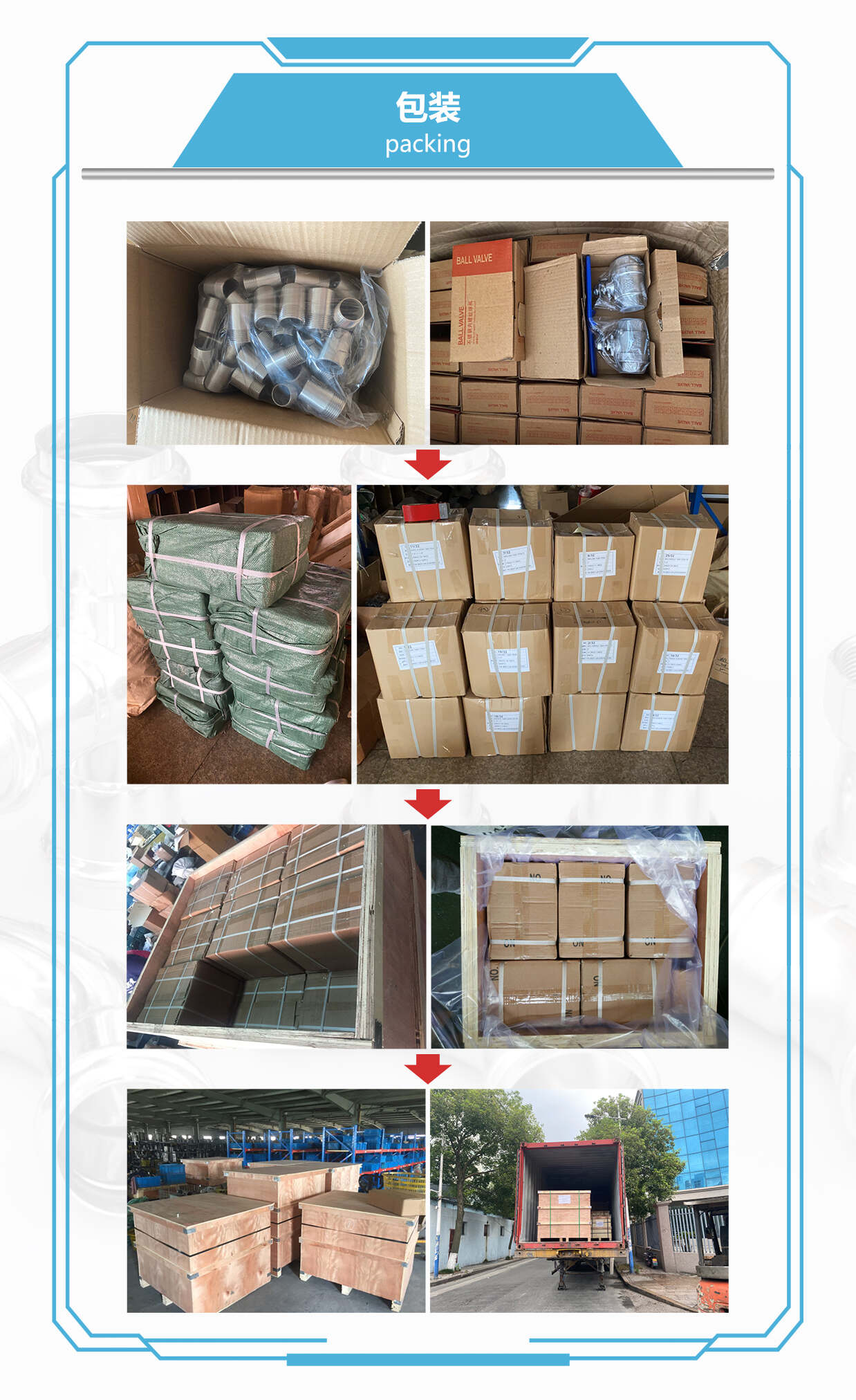

Verpakking:Plastic zakken, omdozen en houten kisten

Certificaten:GB/T 19001-2016, ISO 9001:2015, CE-documentatie voor toepasselijke producten en sanitaire licentie

HS-code: 7307230000

Plaats van herkomst:Wenzhou, Zhejiang, China

Productbeschrijving

LIANHE produceert roestvrijstalen pijpleidingcomponenten voor water-, gas-, verwarming-, airconditioning- en compatibele industriële vloeistofsystemen.

De producten zijn verkrijgbaar in SS304, SS304L, SS316 en SS316L en bieden goede corrosieweerstand, mechanische sterkte en langdurige prestaties onder geschikte bedrijfsomstandigheden.

Er zijn D-type en S-type verbindingsprofielen beschikbaar om te voldoen aan verschillende vereisten voor leidingsystemen en installatiegereedschappen. Afhankelijk van het getransporteerde medium, de werkdruk en de temperatuur kunnen meerdere afdichtingsringmaterialen worden geselecteerd.

Belangrijkste kenmerken

• Roestvrijstalen constructie met goede corrosieweerstand

• D-type en S-type aansluitmogelijkheden

• SS304-, SS304L-, SS316- en SS316L-materialen

• CIIR-, EPDM-, PTFE- en NBR-afdichtringopties

• PN16 nominale druk

• Mechanisch gevormde constructie

• Meerdere opties voor oppervlaktebehandeling

• Aangepaste logo's en productmarkeringen

• Exportverpakking voor internationale levering

Het aansluitprofiel, de afdichtring, het materiaal, de druk, de temperatuur en de mediumcompatibiliteit moeten vóór de bestelling worden bevestigd. Voor producten van het D-type en S-type kunnen verschillende persgereedschappen en kaken nodig zijn.

Toepassingen

Geschikt voor compatibele toepassingen in:

• Drinkwatersystemen

• Koud- en warmwaterleidingen

• Afvalwatersystemen

• Industriële waterleidingen

• Verwarmings- en airconditioningsystemen

• Commerciële en residentiële gebouwen

• Ziekenhuizen en hotels

• Schepen en maritieme installaties

• Apparatuur voor milieubescherming

• Olie- en gassystemen, onder voorbehoud van technische bevestiging

Stoom-, gas-, olie- en drinkwatertoepassingen vereisen geschikt materiaal, pakkingen, tests en bevestiging door de regelgeving.

Producttesten

Beschikbare tests zijn onder meer:

• Hydrostatische druktest

• Luchtdichtheidstest

• Negatieve druktest

• Uittrekproef

• Koud- en warmwatertemperatuurcyclustest

• Hydrostatische buig- en torsietest

• Hydrostatische trillingstest

• Hydrostatische impacttest

De toepasselijke testitems en bemonsteringsverhoudingen zijn afhankelijk van de productspecificatie, standaard en ordervereisten.

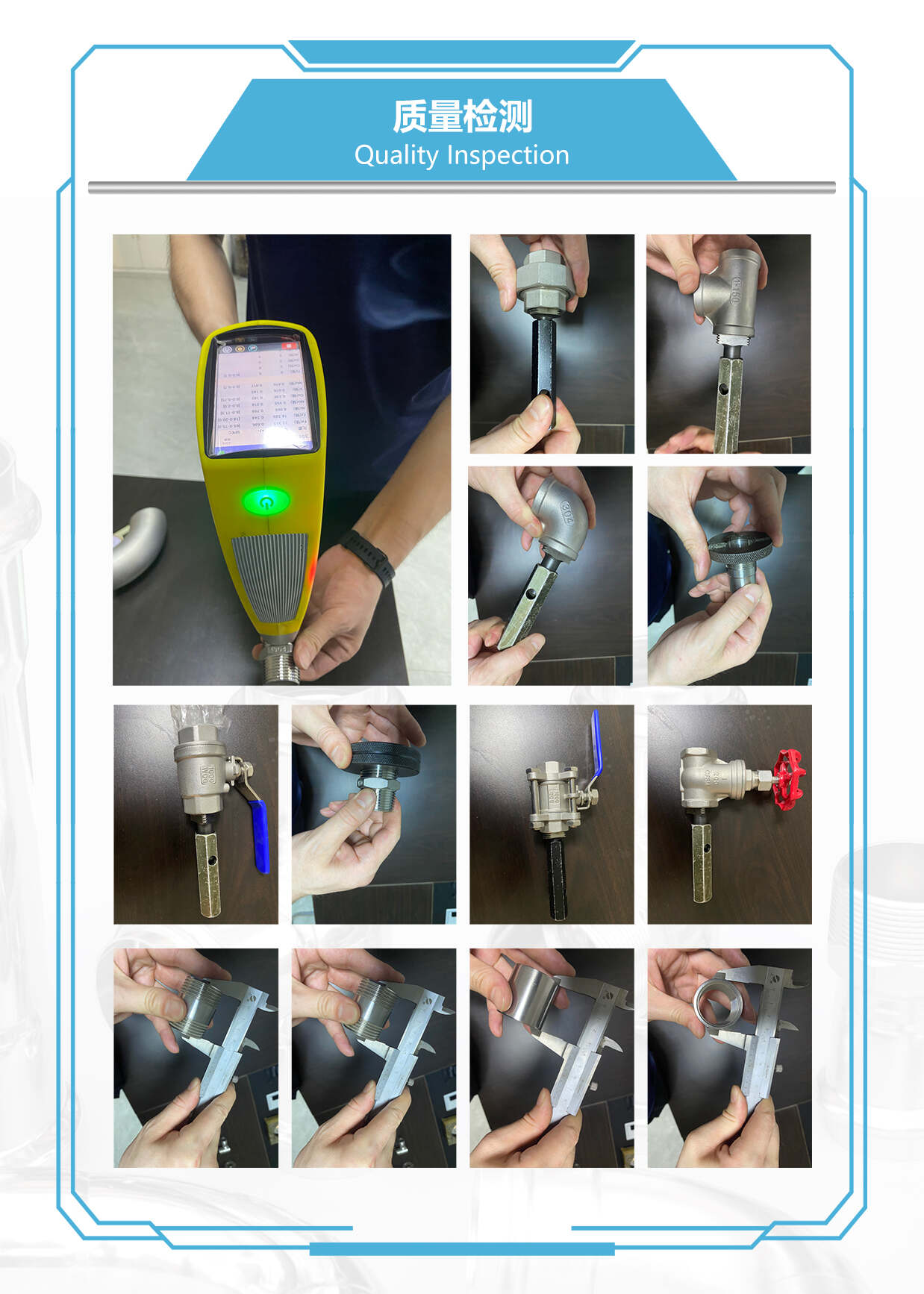

Kwaliteitscontrole

LIANHE past tijdens de productie proces- en eindinspecties toe:

1. Inspecteer de kwaliteit van de grondstoffen, de buitendiameter en de wanddikte.

2. Controleer de lengte en de toestand van het buisuiteinde na het afsnijden.

3. Inspecteer de afmetingen van de mof en de wanddikte na het vormen.

4. Controleer de lasafmetingen en oppervlaktekwaliteit, indien van toepassing.

5. Inspecteer de productafmetingen na de warmtebehandeling.

6. Controleer de kwaliteit van het oppervlak na het polijsten of beitsen.

7. Voer hydraulische druk- en luchtdichtheidstesten uit.

8. Controleer productmarkeringen, hoeveelheden en verpakking vóór verzending.

Inspectiedocumenten

Beschikbare documenten zijn onder meer:

• EN 10204 3.1 Materiaaltestcertificaat

• Certificaat van grondstoffeninspectie

• Dimensionaal inspectierapport

• Testrapport hydrauliek en luchtdichtheid

• Radiologisch testrapport, indien van toepassing

• Inspectierapport van derden

Productiecapaciteit

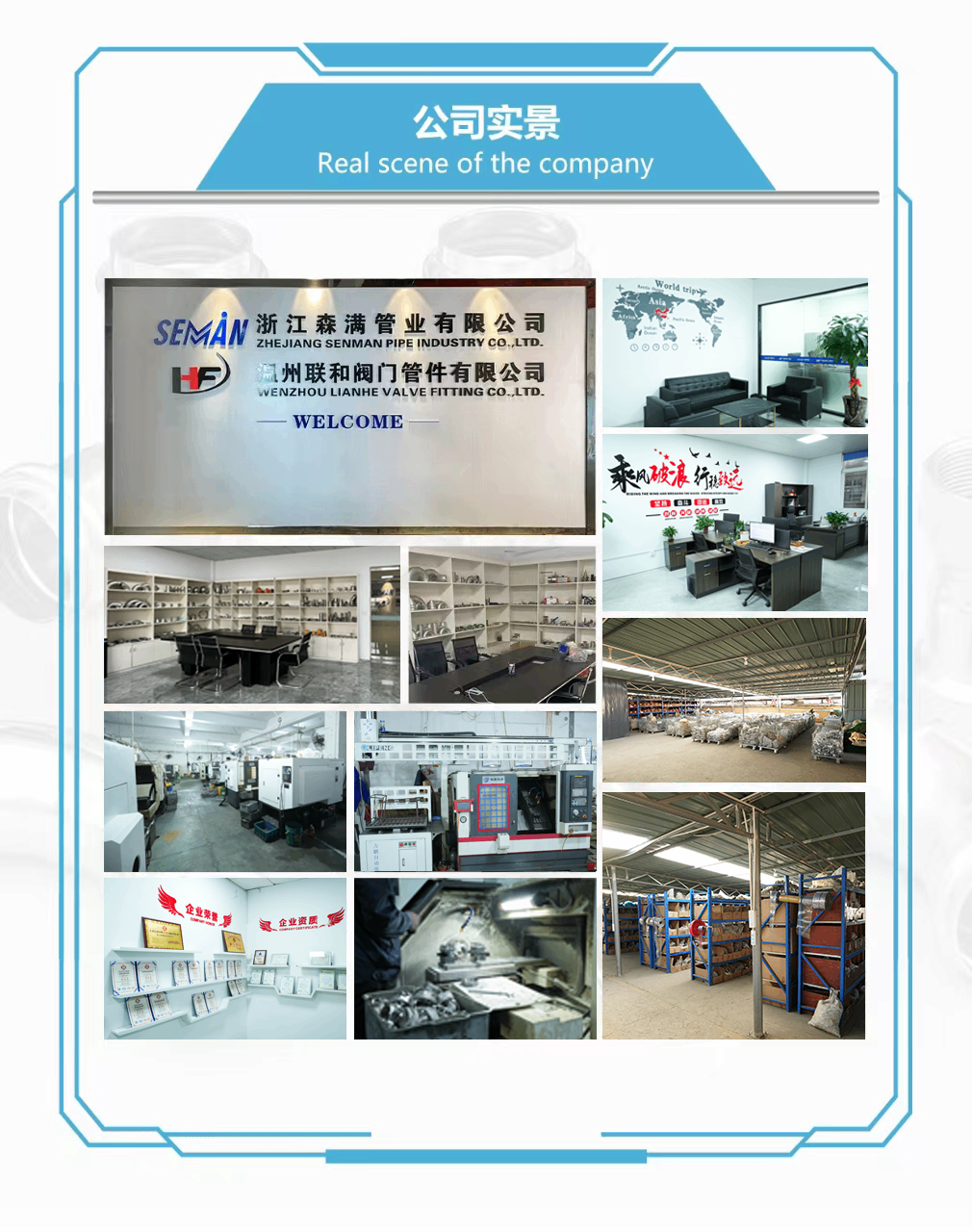

Onze fabriek is uitgerust met automatische pijplaslijnen, lasersnijmachines, vormmachines, CNC-draaibanken, pijpbuigapparatuur, polijstmachines, groefapparatuur, hydraulische en luchtdichtheidstesters, lasermarkeermachines en exportverpakkingsapparatuur.

Bestelinformatie

MOQ:Normaal gesproken 5–10 stuks, afhankelijk van productspecificatie en voorraadbeschikbaarheid.

Gratis monsters:Beschikbaar voor geselecteerde standaardproducten; De kosten voor expresverzending worden normaal gesproken door de ontvanger betaald.

Offertetijd:Normaal gesproken binnen drie werkuren na ontvangst van de volledige specificaties.

Levertijd:Ongeveer 3-7 dagen voor reguliere producten uit voorraad en ongeveer 25 dagen voor nieuwe productie.

Betalingsvoorwaarden:30% T/T-aanbetaling en 70% saldo vóór levering. Western Union, PayPal en andere overeengekomen methoden zijn beschikbaar.

Verzendvoorwaarden:EXW, FOB, CFR, CIF, DDP en DDU.

Vervoer:Zee-, lucht-, landtransport of internationale express.

Garantie:Eén jaar tegen bevestigde fabricagefouten.

Fabrikant:LIANHE
Plaats van herkomst:Wenzhou, Zhejiang, China
