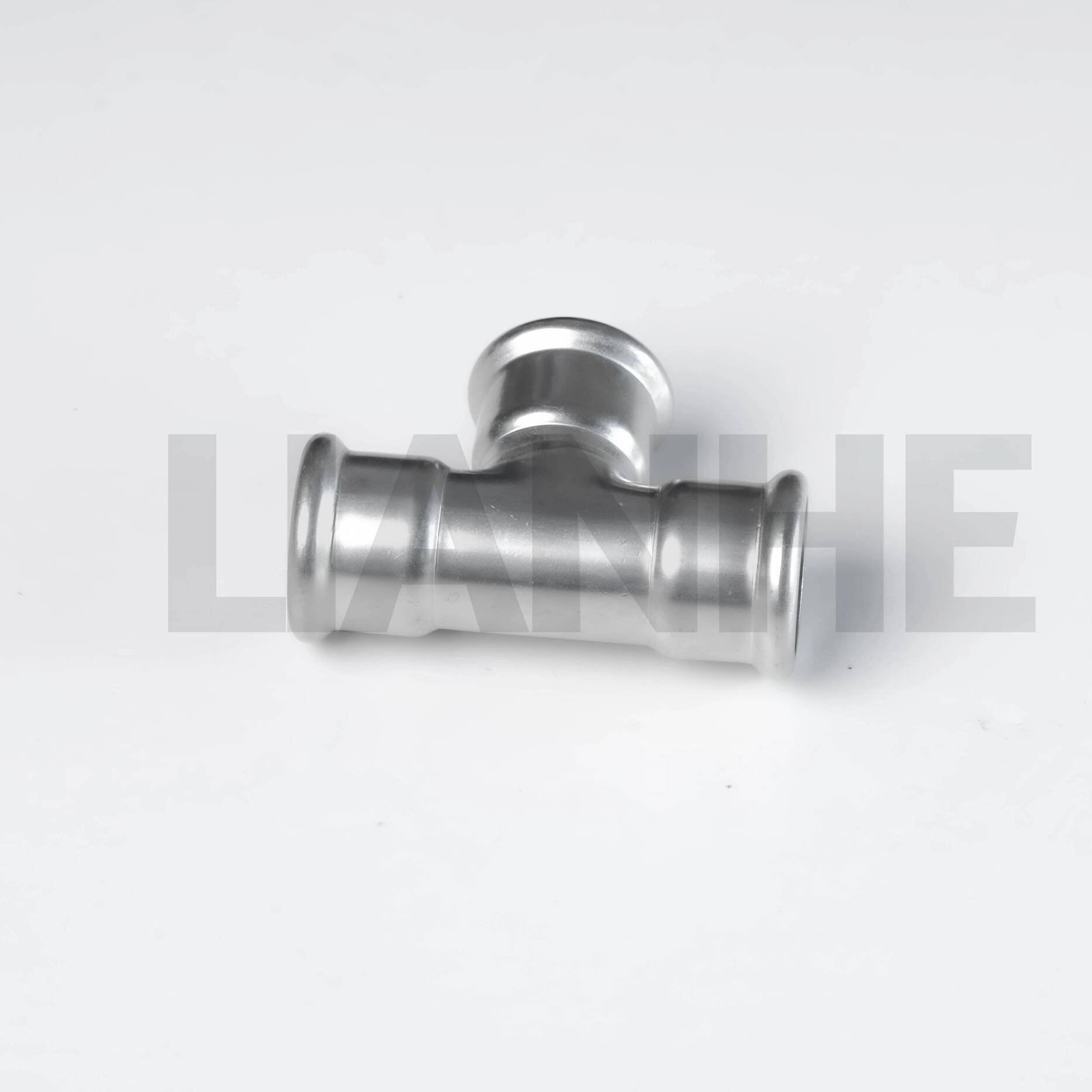

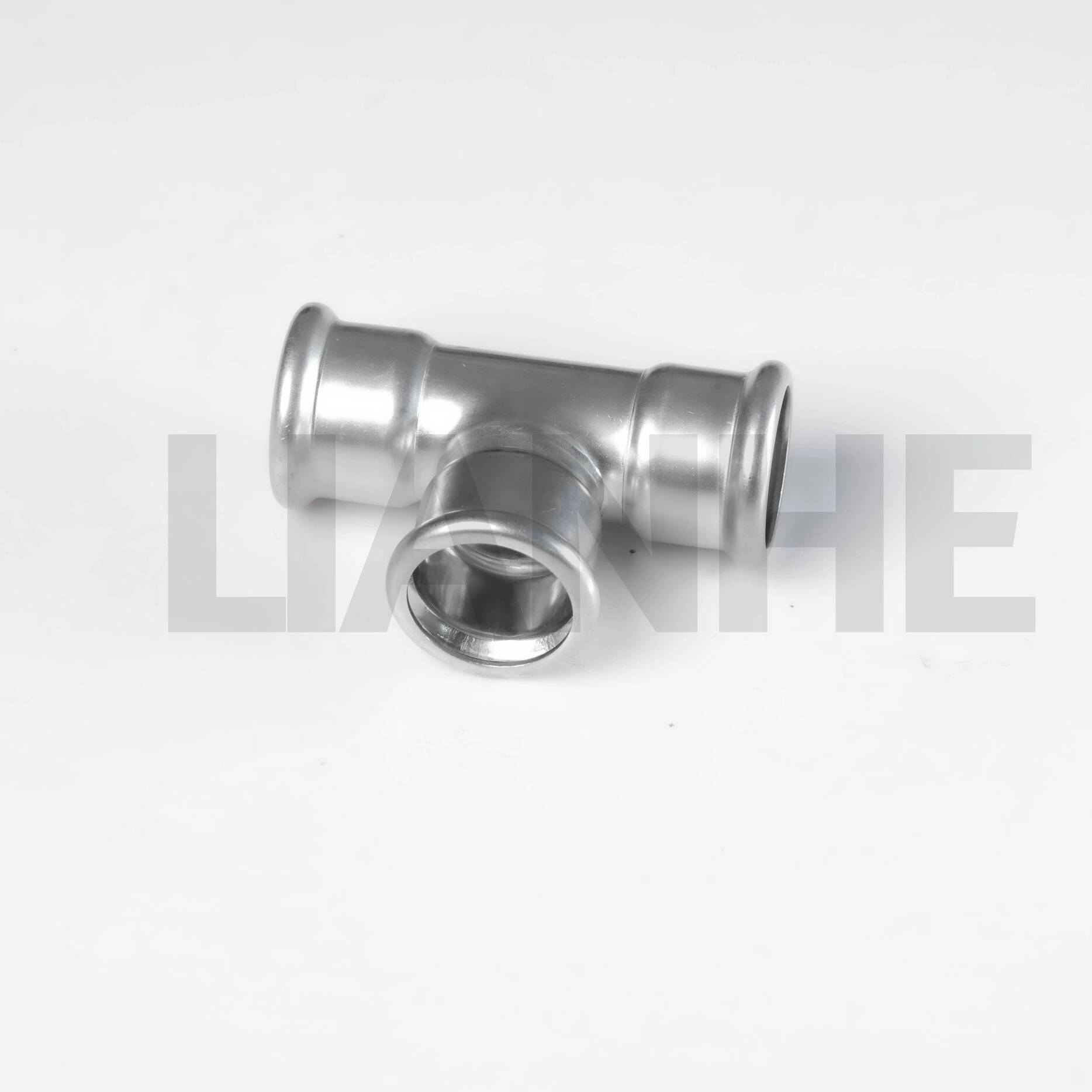

Roestvrij staal D-type pers gelijk T-stuk

Productbeschrijving

Het LIANHE roestvrijstalen D-type Press Equal T-stuk biedt drie perspassingverbindingen van dezelfde nominale maat voor het distribueren of combineren van compatibele vloeistoffen in een leidingsysteem.

De vlamvrije persverbinding vereenvoudigt de installatie en vermindert de noodzaak van lassen of draadsnijden ter plaatse. De roestvrijstalen constructie biedt corrosiebestendigheid, mechanische sterkte en een lange levensduur.

Technische specificaties

Maatbereik:1/4"–4" (DN10–DN100)

Wanddikte:0,6–2,0 mm

Toepasselijke normen:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN en ASME

Beschikbare materialen:

• 0Cr18Ni9, SS304, S30408, SUS304 en 1.4301

• 0Cr17Ni12Mo2, SS316 en SUS316

• SS304L, S30403 en 1.4306

• SS316L, S31603 en 1.4404

Afdichtringmaterialen:CIIR, EPDM, PTFE en NBR

Verbindingstype:D-Type persverbinding aan drie uiteinden

Nominale druk:PN16

Hydrostatische testdruk:2,5 MPa

Luchtdichtheidstestdruk:1,05 MPa

Pakkingtemperatuurbereik:-20°C tot +110°C, afhankelijk van het gekozen materiaal en medium

Productieproces:Mechanisch gevormd uit roestvrijstalen buizen

Oppervlaktebehandeling:Trillingspolijsten, magnetisch polijsten of beitsen

Productmarkering:LOGO + OD + Wanddikte + Materiaal. Aangepaste markeringen zijn beschikbaar.

Verpakking:Plastic zakken, omdozen en houten kisten

Certificaten:GB/T 19001-2016, ISO 9001:2015, CE-documentatie voor toepasselijke producten en sanitaire licentie

Merk:LIANHE

HS-code: 7307230000

Plaats van herkomst:Wenzhou, Zhejiang, China

Toepassingen

Geschikt voor compatibele drinkwater-, koud- en warmwater-, afvalwater-, industrieel water-, olie- en gassystemen.

Typische toepassingen zijn onder meer:

• Watertoevoer- en afvoersystemen

• Verwarmings- en airconditioningsystemen

• Gasleidingsystemen

• Industriële waterleidingen

• Commerciële en residentiële gebouwen

• Schepen, ziekenhuizen en hotels

• Milieubeschermingsprojecten

Productvoordelen

1. Drie gelijke persaansluitingen

2. Snelle, vlamvrije installatie

3. Goede corrosiebestendigheid

4. Lage stromingsweerstand

5. Betrouwbare afdichting bij correcte installatie

6. Goede trillingsbestendigheid

7. Minder installatietijd en arbeidskosten

8. Meerdere materialen en afdichtringen beschikbaar

Installatie-instructies

1. Snijd de roestvrijstalen buis recht af met een geschikte pijpsnijder.

2. Verwijder interne en externe bramen om schade aan de afdichtring te voorkomen.

3. Reinig het buisuiteinde en de fittingmof.

4. Controleer of de afdichtring correct is geplaatst en onbeschadigd is.

5. Markeer de gewenste insteekdiepte op de buis.

6. Steek de buis volledig in de mof.

7. Gebruik een persgereedschap en kaak die compatibel zijn met het gespecificeerde D-type profiel.

8. Voltooi de perscyclus en inspecteer de verbinding visueel.

9. Voer een druk- of lekkagetest uit volgens de geldende norm.

Gebruik geen kaak met S-, V- of M-profiel tenzij de compatibiliteit ervan met het product is bevestigd.

Kwaliteitscontrole

1. Inspectie van grondstofkwaliteit, buitendiameter en wanddikte

2. Inspectie van snij- en leidingeinden

3. Socket- en maatinspectie na het vormen

4. Las- en oppervlakte-inspectie indien van toepassing

5. Inspectie na warmtebehandeling en oppervlakteafwerking

6. Hydraulische druk- en luchtdichtheidstesten

7. Productmarkering en verpakkingsinspectie

Beschikbare documenten zijn onder meer EN 10204 3.1 materiaaltestcertificaten, grondstofcertificaten, maatrapporten, hydraulische testrapporten en inspectierapporten van derden. Indien van toepassing kunnen radiografische testrapporten worden verstrekt.

Commerciële voorwaarden

MOQ:Normaal gesproken 5–10 stuks, afhankelijk van de maat en de voorraad.

Gratis monsters:Beschikbaar voor geselecteerde standaardproducten; Expresskosten worden normaal gesproken betaald door de ontvanger.

Offertetijd:Normaal gesproken binnen drie werkuren.

Geldigheid van offerte:Normaal gesproken 3-7 dagen.

Levertijd:Ongeveer 3-7 dagen voor reguliere producten uit voorraad en ongeveer 25 dagen voor nieuwe productie.

Betalingsvoorwaarden:30% T/T-aanbetaling en 70% saldo vóór levering.

Verzendvoorwaarden:EXW, FOB, CFR, CIF, DDP en DDU. Levering kan worden geregeld via zee-, lucht-, landtransport of internationale express.

Garantie:Eén jaar tegen bevestigde fabricagefouten.

Fabrikant:LIANHE
Plaats van herkomst:Wenzhou, Zhejiang, China
