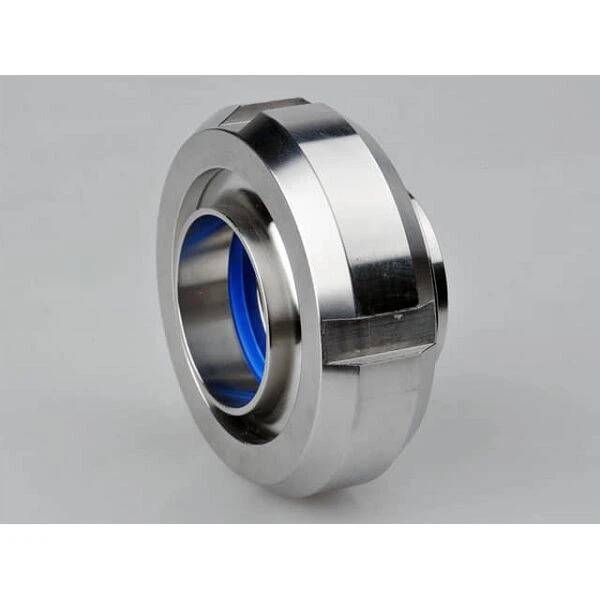

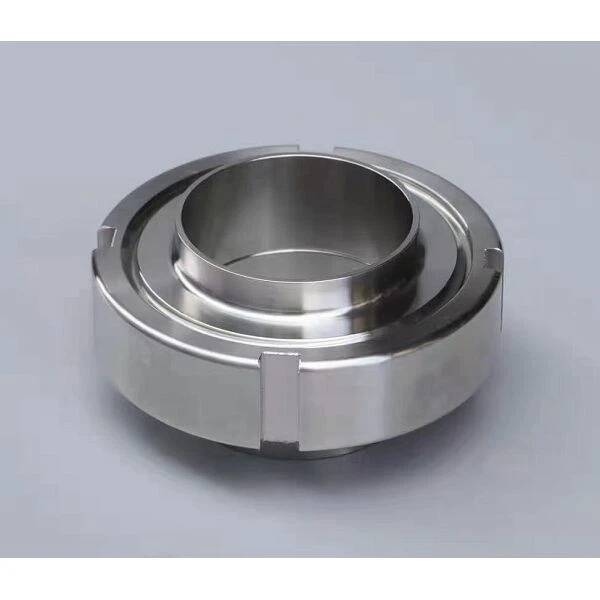

Sanitaire Unie van roestvrij staal

Productbeschrijving

De LIANHE roestvrijstalen sanitaire verbinding is ontworpen om een ​​veilige, hygiënische en afneembare verbinding te bieden in sanitaire leidingsystemen. Dankzij de uit meerdere componenten bestaande structuur kunnen pijpleidingsecties en apparatuur worden aangesloten, losgekoppeld, geïnspecteerd, gereinigd of vervangen zonder uitgebreide aanpassingen aan het omliggende leidingsysteem.

De sanitaire verbinding bestaat uit een moer, mannelijk onderdeel, voering en pakking. Wanneer ze correct worden gemonteerd, creëren deze componenten een stabiele mechanische verbinding en comprimeren ze de pakking voor betrouwbare afdichtingsprestaties.

Het product is vervaardigd door middel van precisievormen en machinaal bewerken en is verkrijgbaar in SS304, SS316, SS304L en SS316L. Er zijn meerdere aansluitopties, maatnormen, oppervlakteafwerkingen en afdichtingsconfiguraties beschikbaar om aan verschillende sanitaire verwerkingsvereisten te voldoen.

Het gladde binnenoppervlak en de corrosiebestendige roestvrijstalen constructie maken de verbinding geschikt voor drinkwater, zuivelproducten, bier, dranken en andere compatibele voedselveilige media.

Technische specificaties

Productnaam:Sanitaire Unie van roestvrij staal

Maatbereik:1/4"–4" (DN10–DN100)

Beschikbare materialen:SS304, SS316, SS304L en SS316L

Toepasselijke normen:3-A-, SMS-, IDF-, DIN 11850/11851-, ISO- en RTJ-configuraties

Productieproces:Vormen en precisiebewerking

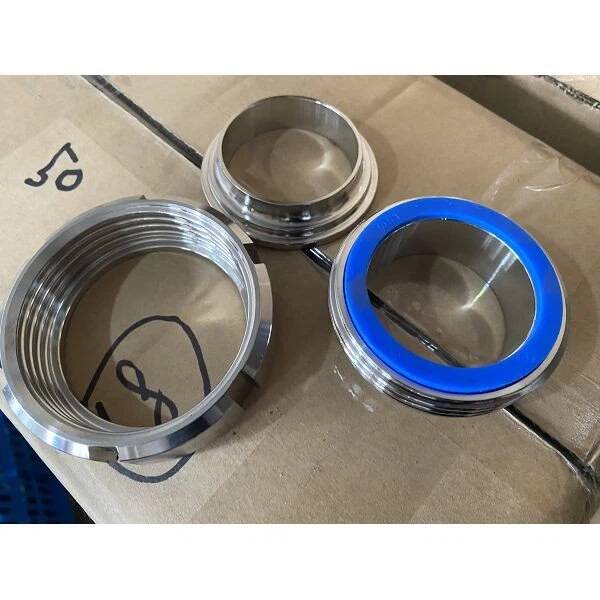

Productcomponenten:

• Unie Noot

• Mannelijke deel

• Voering

• Pakking

Verbindingsopties:Lasuiteinde, klemuiteinde en schroefdraaduiteinde

Oppervlaktereiniging:Ontvetten en reinigen

Interne oppervlakteruwheid:Ra 0,4–0,8 μm

Externe oppervlakteruwheid:Ra 0,8–1,6 μm

Productmarkering:LOGO–Afmetingen–Materiaal–Standaard. Klantlogo's, huismerken, batchinformatie en andere aangepaste markeringen kunnen volgens specifieke vereisten worden aangebracht.

Standaard verpakking:Noppenfolie of plastic verpakkingen, exportdozen, bescherming van geweven zakken en houten kisten

Certificaten:GB/T 19001-2016, ISO 9001:2015 en CE-documentatie voor toepasselijke producten

Merk:LIANHE

HS-code: 7307290000

Plaats van herkomst:Wenzhou, Zhejiang, China

De uiteindelijke afmetingen, het verbindingstype, de draadspecificatie, het pakkingmateriaal, de oppervlakteruwheid en de maatnorm moeten worden bevestigd in overeenstemming met de beoogde toepassing en de bijbehorende pijpleidingcomponenten.

Toepasselijke media

De roestvrijstalen sanitaire verbinding kan worden gebruikt met compatibele sanitaire en voedselveilige media, waaronder:

• Drinkwater

• Melk en zuivelproducten

• Bier

• Dranken

• Vloeibare voedingsproducten

• Andere compatibele hygiënische procesmedia

Voordat ze bestellen, moeten klanten de compatibiliteit van de roestvrijstalen kwaliteit en het pakkingmateriaal met het getransporteerde medium, de systeemdruk, de bedrijfstemperatuur, schoonmaakchemicaliën en sanitaire procedures bevestigen.

Voor farmaceutische, biotechnologische, voedingsmiddelen-, zuivel-, brouwerij- of andere toepassingen met hoge zuiverheid kunnen aanvullende traceerbaarheid van materialen, oppervlaktedocumentatie, testen of certificering vereist zijn.

Producttoepassingen

De roestvrijstalen sanitaire verbinding is geschikt voor toepassingen waarbij een verwijderbare verbinding tussen sanitaire leidingen, kleppen, tanks, pompen, instrumenten en verwerkingsapparatuur vereist is.

Typische toepassingen zijn onder meer:

• Zuivelverwerkingssystemen

• Bier- en brouwapparatuur

• Drankproductielijnen

• Drinkwatersystemen

• Apparatuur voor voedselverwerking

• Farmaceutische verwerkingssystemen

• Biotechnologische faciliteiten

• Cosmetische productieapparatuur

• Clean-in-place-systemen

• Sanitaire tanks en schepen

• Pomp- en klepaansluitingen

• Algemene hygiënische vloeistofoverdrachtsystemen

De afneembare structuur maakt inspectie, onderhoud, reiniging en vervanging van apparatuur handiger. Het is vooral handig op locaties waar periodieke demontage vereist is.

Productvoordelen

1. Uitstekende corrosie- en oxidatieweerstand

2. Lange levensduur

3. Glad binnenoppervlak met lage stromingsweerstand

4. Duurzame en recyclebare roestvrijstalen constructie

5. Gemakkelijke installatie, demontage en onderhoud

6. Lagere totale installatie- en onderhoudskosten

7. Hygiënische constructie voor compatibele sanitaire toepassingen

8. Meerdere verbindingsmethoden beschikbaar

9. Vervangbare afdichtingspakking

10. Nauwkeurig bewerkte pasvlakken

11. Meerdere roestvrij staalsoorten beschikbaar

12. Aangepaste markeringen en verpakkingen worden ondersteund

Dankzij de verbindingsstructuur kan de pijpleidingverbinding worden geopend zonder dat de aangrenzende pijp wordt doorgesneden. Dit vereenvoudigt routinematige reiniging, inspectie, onderhoud van apparatuur en vervanging van componenten.

Correcte uitlijning, pakkingkeuze, montage en aandraaien zijn essentieel voor een betrouwbare afdichting. Overmatig of ongelijkmatig aandraaien kan de pakking beschadigen of de uitlijning van de verbinding beïnvloeden.

Productcomponenten

Unie Noot

De wartelmoer zorgt voor de mechanische kracht die nodig is om de gemonteerde componenten bij elkaar te houden. De schroefdraad en contactoppervlakken moeten tijdens de installatie schoon en vrij van schade worden gehouden.

Mannelijke deel

Het mannelijke onderdeel vormt één zijde van de verbindingsverbinding en wordt vervaardigd volgens de geselecteerde maatnorm en verbindingsmethode.

Voering

De voering vormt de andere kant van de verbinding en helpt bij het positioneren en samendrukken van de pakking wanneer de verbinding wordt gemonteerd.

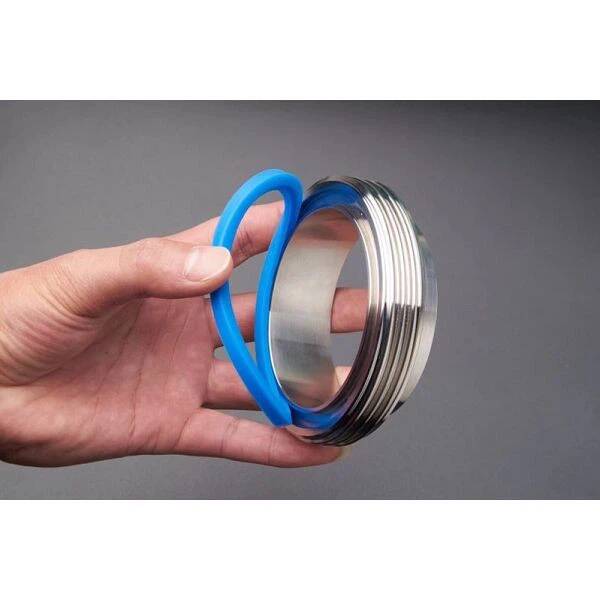

Pakking

De pakking creëert de afdichtingsinterface tussen het mannelijke deel en de voering. Het materiaal moet worden geselecteerd op basis van het getransporteerde medium, de bedrijfstemperatuur, de druk, de hygiënevereisten en de reinigingsprocedure.

Verbindingsopties

Las-eindverbinding

De laseindconfiguratie is ontworpen voor permanente aansluiting op een compatibele roestvrijstalen buis. Lasprocedures, vulmaterialen, hittebeheersing, oppervlaktevoorbereiding en nabehandeling moeten worden geselecteerd op basis van de roestvrij staalkwaliteit en de toepasselijke sanitaire vereisten.

Klem-eindverbinding

De configuratie met klemuiteinde ondersteunt gemakkelijke montage en demontage. Compatibele klemmen, adereindhulzen en pakkingen moeten worden geselecteerd op basis van de toepasselijke maatnorm.

Verbinding met schroefdraad

Dankzij de configuratie met schroefdraaduiteinde kan de verbinding worden aangesloten op compatibele pijpleidingcomponenten met schroefdraad. Het draadtype, de diameter, de steek, de afdichtingsstructuur en de toepasselijke norm moeten worden bevestigd voordat u bestelt.

Oppervlaktebehandeling

Na de bewerking worden de producten ontvet en gereinigd. Het binnenoppervlak kan worden geleverd met een ruwheid van Ra 0,4–0,8 μm, terwijl het buitenoppervlak kan worden geleverd met een ruwheid van Ra 0,8–1,6 μm.

Een gecontroleerde interne oppervlakteafwerking helpt de reinheid te verbeteren en de ophoping van procesresten te verminderen. De benodigde Ra-waarde en meetlocatie moeten bij de bestelling worden opgegeven.

Voor zeer zuivere of gespecialiseerde sanitaire toepassingen kunnen klanten om extra polijsten, inspectie van de oppervlakteruwheid, reiniging of passivering vragen, afhankelijk van de projectvereisten.

Productmarkering

Standaard productmarkeringen kunnen het volgende omvatten:

• LIANHE-logo

• Productgrootte

• Materiaalkwaliteit van roestvrij staal

• Toepasselijke maatnorm

• Batch- of traceerbaarheidsinformatie, indien nodig

Klantlogo's, huismerken, projectnummers, heatnummers en andere aangepaste markeringen kunnen worden aangebracht volgens bevestigde ordervereisten.

Verpakking

Elke sanitaire verbinding is beschermd met noppenfolie of plastic verpakking om blootstelling aan stof, vocht, krassen en oppervlakteverontreiniging te verminderen.

De producten worden vervolgens verpakt in exportdozen, waar nodig omwikkeld met geweven zakbescherming, en geconsolideerd in houten kisten voor internationaal transport.

Op maat gemaakte dozen, klantlogo's, etiketten, streepjescodes, palletverpakkingen en andere exportverpakkingen kunnen worden geleverd volgens bevestigde vereisten.

Offerte en levering

Offertetijd:Normaal gesproken binnen drie werkuren na ontvangst van de volledige informatie over maat, materiaal, standaard, verbindingstype, pakking, hoeveelheid en levering.

Geldigheid van offerte:Normaal gesproken 3-7 dagen, afhankelijk van de prijzen van roestvrijstalen grondstoffen, wisselkoersen en huidige marktomstandigheden.

Levertijd:Producten in normale maten die uit voorraad leverbaar zijn, kunnen doorgaans binnen 3 tot 7 dagen worden geleverd. Bestellingen waarvoor nieuwe productie nodig is, duren normaal gesproken ongeveer 25 dagen.

Het daadwerkelijke leveringsschema is afhankelijk van de geselecteerde maat, het materiaal, de maatnorm, de verbindingsmethode, de pakking, de bestelhoeveelheid, de inspectie-eisen en het huidige fabrieksproductieplan.

Onze diensten

1. Uitgebreide kennis van internationale markten en het vermogen om verschillende vereisten voor sanitaire leidingen te ondersteunen.

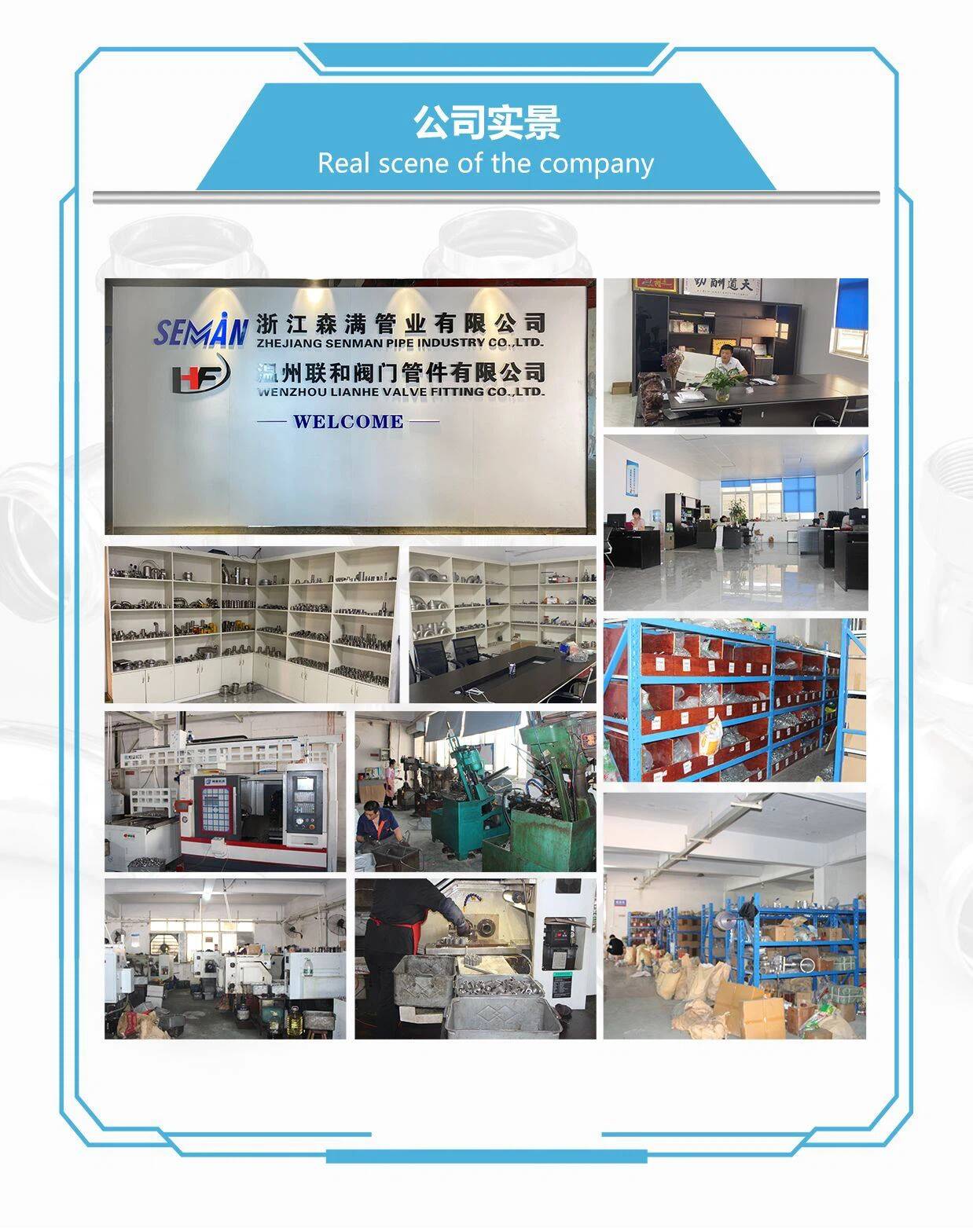

2. Directe productie vanuit onze eigen fabriek in Wenzhou, Zhejiang, China.

3. Een ervaren technisch en productieteam gericht op het handhaven van een consistente productkwaliteit.

4. Effectieve productie- en kostenbeheersingssystemen ontworpen om concurrerende fabrieksprijzen te bieden.

5. Uitgebreide ervaring in de productie, kwaliteitsmanagement en internationale verkoop van sanitaire producten.

OEM- en aangepaste productie kunnen worden ondersteund op basis van klanttekeningen, monsters, materiaalvereisten, verbindingsnormen, productmarkeringen, vereisten voor oppervlakteafwerking en verpakkingsinstructies.

Fabrikant:LIANHE
Plaats van herkomst:Wenzhou, Zhejiang, China
