Robuuste roestvrijstalen stomplas 45DEG-elleboog voor industriële leidingen

Overzicht

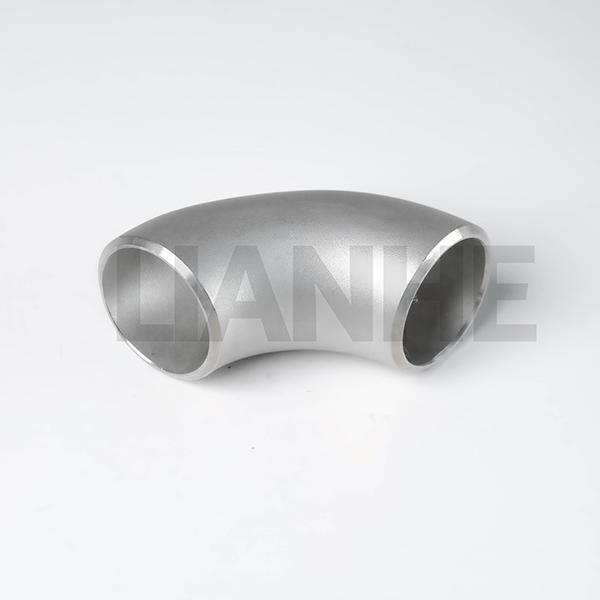

De heavy-duty roestvrijstalen BW (Butt-Weld) 45-graden elleboog is een premium pijpfitting ontworpen om van richting te veranderen in leidingsystemen onder hoge druk en hoge temperaturen, terwijl de structurele integriteit en stroomefficiëntie behouden blijven. Deze elleboog is gemaakt van naadloos 304 of 316 roestvrij staal en heeft stomplasuiteinden (conform ANSI B16.25) en een straal van 1,5D, waardoor hij ideaal is voor zware toepassingen die minimaal drukverlies en trillingsweerstand vereisen.

Functies

Robuuste naadloze constructie:

Vervaardigd uit geëxtrudeerd roestvrij staal (304 voor algemeen gebruik, 316 voor corrosieve media), met een wanddikte die voldoet aan schema 40/80 en een vloeigrens ≥250 MPa.

Stomplasuiteinden (afgeschuind 37°-45°) voldoen aan de ANSI B16.25- en ASME B1.20.7-normen, waardoor volledige penetratielassen en lekvrije verbindingen worden gegarandeerd.

Flow-geoptimaliseerd ontwerp:

De middellijnradius van 1,5D vermindert het drukverlies met 30% in vergelijking met ellebogen met een korte straal, met een gepolijste interne boring (Ra ≤1,6 μm) die turbulentie en kalkaanslag minimaliseert.

De hoek van 45° verdeelt de spanning gelijkmatig tijdens omstandigheden met hoge doorstroming, geschikt voor systemen met een debiet tot 1.500 GPM (12" ellebogen).

Milieubestendigheid:

De 316 roestvrijstalen variant is bestand tegen door chloride veroorzaakte putjes (cruciaal in maritieme en zoutwatertoepassingen), met een gepassiveerd oppervlak dat de levensduur verlengt in zware omstandigheden.

Temperatuurbereik: -250°C tot 800°C (met de juiste lasprocedures), geschikt voor cryogene vloeistoffen en stoomleidingen met hoge temperaturen.

Naleving van installatievoorschriften:

Verkrijgbaar in de maten 1" tot 48" NPS, met aangepaste wanddiktes voor speciale projecten (bijvoorbeeld leidingen van nucleaire kwaliteit die voldoen aan ASME BPVC Sectie III).

Magnetische deeltjesinspectie (MPI) en hydrostatische tests (1,5x MAWP) garanderen nul defecten in kritische toepassingen.

Sollicitatie

Perfect voor veeleisende industriële leidingsystemen:

Brandbeveiliging: NFPA 20-conforme ellebogen in natte/droge sprinklersystemen, zorgen voor een betrouwbare doorstroming in commerciële hoogbouw en industriële faciliteiten.

Chemische verwerking: Afleiden van corrosieve media in reactievaten en warmtewisselaars, waarbij roestvrij staal 316 voldoet aan de CEPDG-normen voor gevaarlijke chemicaliën.

Energieopwekking: Stoom- en condensaatleidingen in thermische centrales, bestand tegen snelle temperatuurveranderingen (500°C tot omgevingstemperatuur) en hogedrukcycli (tot 200 bar).

Maritiem en offshore: Zeewaterinlaatsystemen en onderzeese pijpleidingen, met roestvrij staal 316 die constante blootstelling aan zout water en dynamische belasting verdragen.

Veelgestelde vragen

Vraag: Wat is het verschil tussen 1,5D en korte radius (1D) ellebogen?

A:1.5D-ellebogen (lange straal) bieden betere stromingseigenschappen en een lager drukverlies, terwijl 1D-ellebogen compacter zijn maar de turbulentie en drukval vergroten.

Vraag: Kunnen deze ellebogen worden gebruikt in ondergrondse pijpleidingen??

A:Ja, maar breng anticorrosiefolie aan (bijvoorbeeld polyethyleentape) en gebruik een betonnen omhulsel voor extra bescherming in corrosieve grond.

Vraag: Welke laselektroden worden aanbevolen voor 316 roestvrij staal?

A:Gebruik E316L-16 (GTAW) of E316L-17 (SMAW) elektroden om de corrosieweerstand en ductiliteit van het basismetaal aan te passen.

Vraag: Hoe de rechtheid van de elleboog te meten na het lassen?

A:Gebruik een laseruitlijningsinstrument om ervoor te zorgen dat de asafwijking van de elleboog ≤1 mm/m bedraagt, wat van cruciaal belang is voor het behoud van de integriteit van de pijpleiding op lange termijn.
