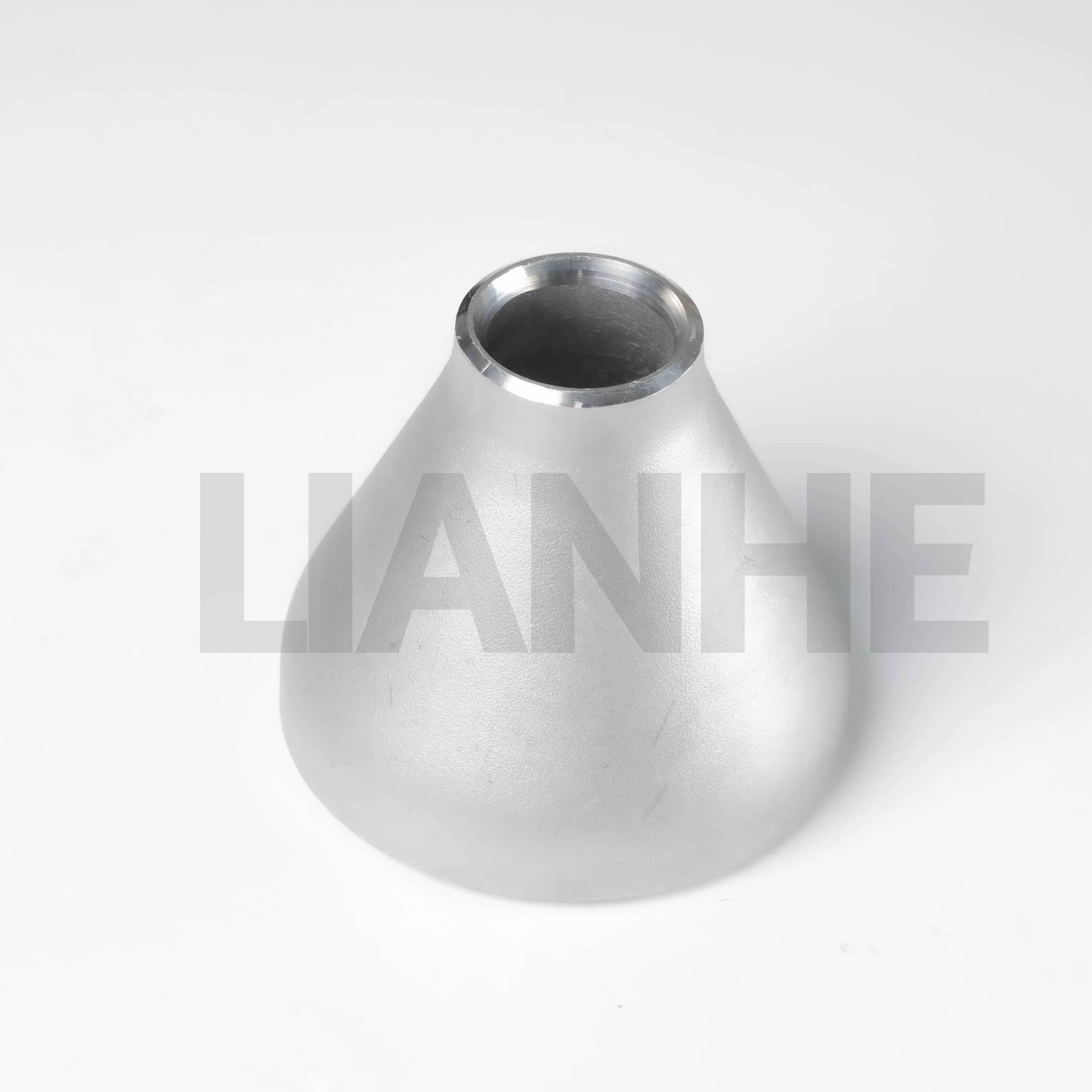

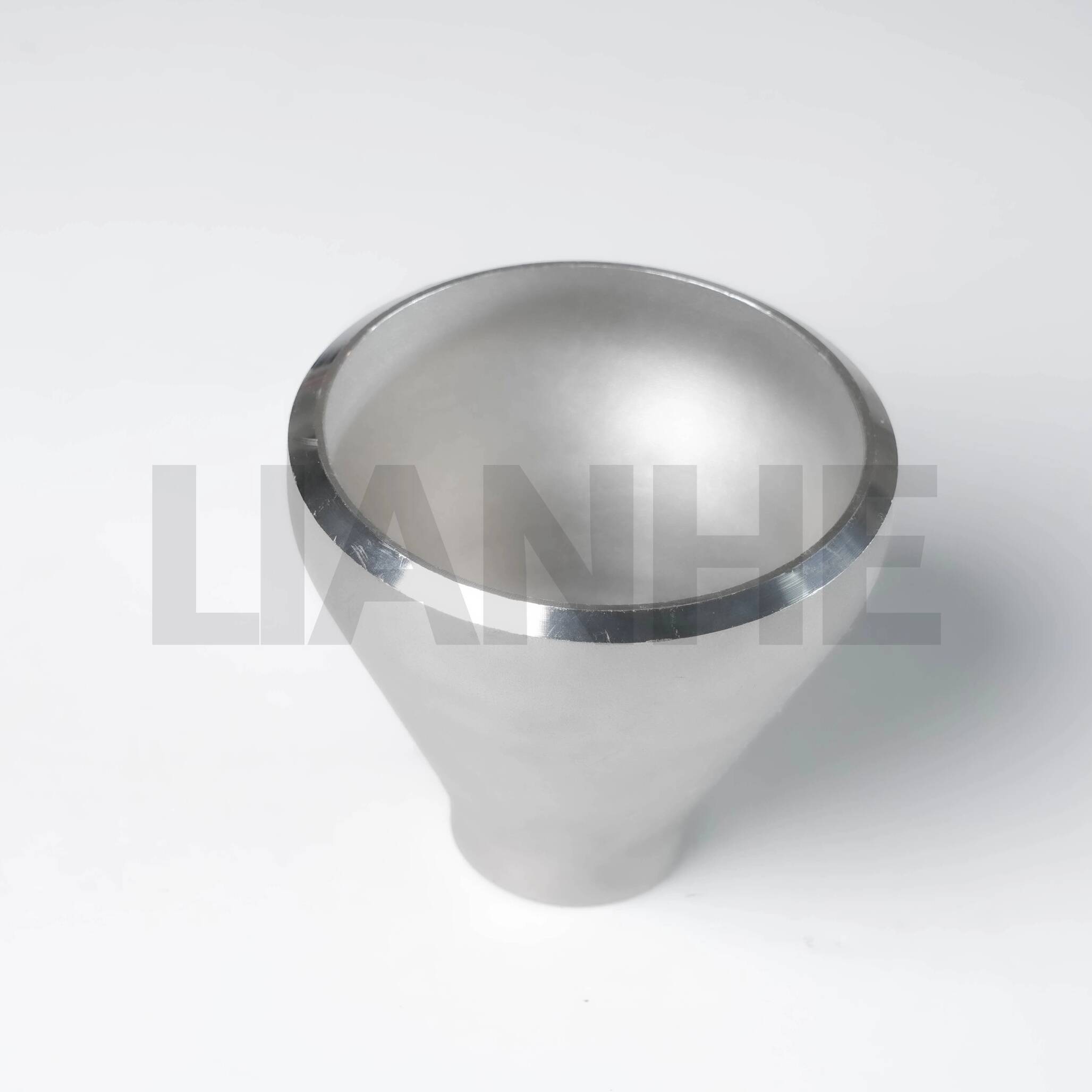

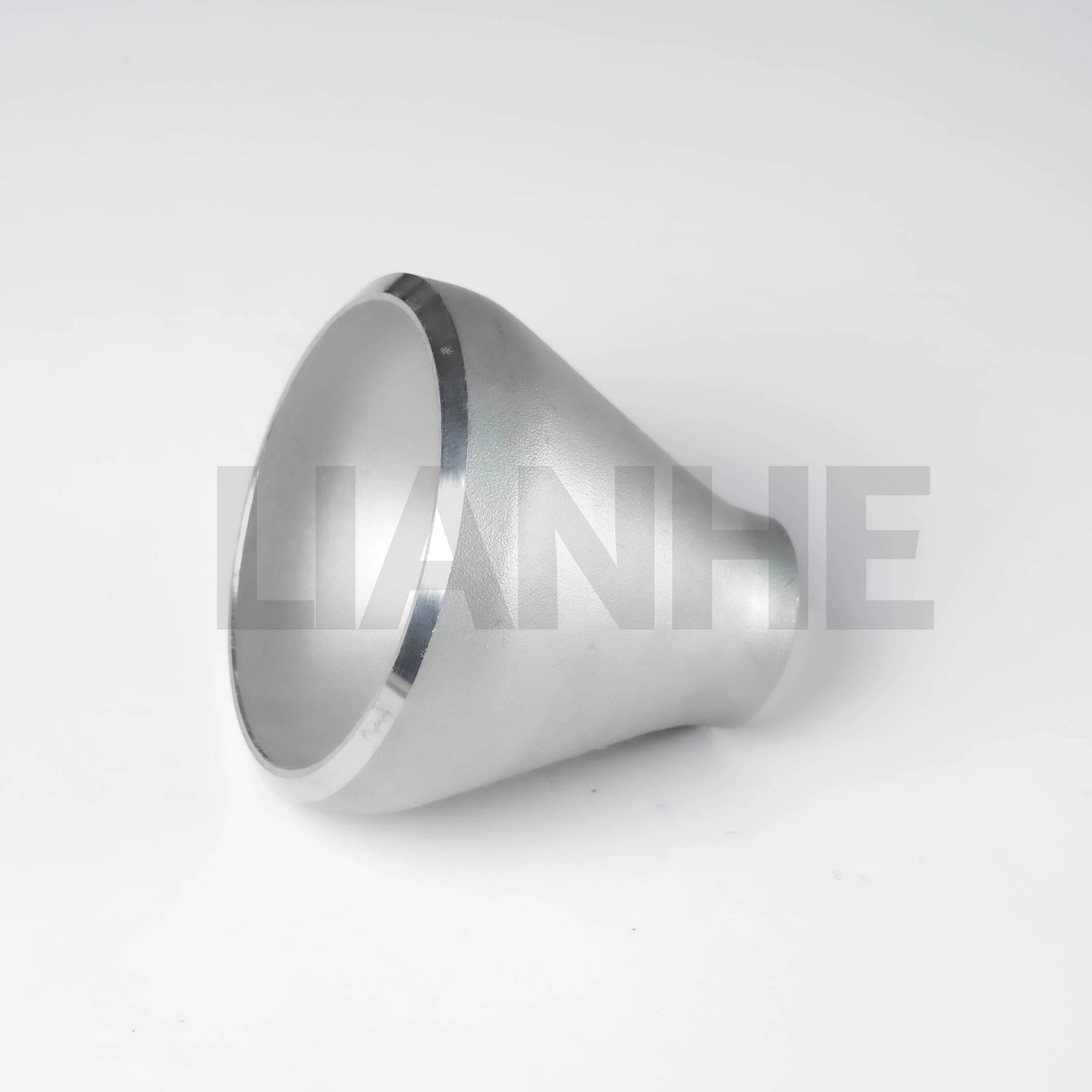

Hogedruk roestvrijstalen BW concentrische verloopstuk voor pijpleidingsystemen

Overzicht

Het hogedruk roestvrijstalen BW (Butt-Weld) concentrische verloopstuk is een nauwkeurig ontworpen pijpfitting ontworpen om pijpen van verschillende diameters in hogedruk- en hogetemperatuursystemen met elkaar te verbinden, terwijl een soepele stroming en structurele integriteit behouden blijven. Dit verloopstuk is gemaakt van naadloos 304 of 316 roestvrij staal en heeft een concentrisch ontwerp (uniforme wanddikte) en stomplasuiteinden, waardoor het ideaal is voor toepassingen die minimale turbulentie en spanningsconcentratie vereisen.

Functies

Premium naadloze constructie:

Vervaardigd uit ASTM A312 roestvrij staal (304 voor algemeen gebruik, 316 voor corrosieve media), met een minimale treksterkte van 515 MPa en vloeigrens van 205 MPa.

Het naadloze lichaam elimineert zwakke punten en is geschikt voor werkdrukken tot 2.500 PSI (schema 80, 316 roestvrij staal) en temperaturen van -46°C tot 815°C.

Concentrische ontwerpvoordelen:

Een uniforme diameterreductie (bijv. 6" tot 4") zorgt voor een symmetrische stroomovergang, waardoor de turbulentie met 20% wordt verminderd in vergelijking met excentrische verloopstukken, ideaal voor vloeistofgedomineerde systemen.

Een glad binnenoppervlak (Ra ≤1,6 μm) minimaliseert drukverlies en voorkomt ophoping van sediment in pijpleidingen.

Naleving van installatievoorschriften:

Stomplasuiteinden met een afschuining van 37,5° voldoen aan de ANSI B16.25- en ASME B16.9-normen, geschikt voor GTAW (TIG) en GMAW (MIG) lasprocessen in kritische pijpleidingen.

Verkrijgbaar in de maten 1" tot 48" NPS, met reduceerverhoudingen van 2:1 tot 4:1, compatibel met schema 40/80/160 pijpen.

Corrosiebestendigheid:

316 roestvrijstalen variant met 3,5% molybdeen is bestand tegen putcorrosie in chloriderijke omgevingen (bijvoorbeeld zeewater, pekel), met een gepassiveerd oppervlak dat de levensduur met 30% verlengt.

Sollicitatie

Ideaal voor industriële pijpleidingen die vloeiende diameterovergangen vereisen:

Olie- en gastransmissie: Verkleining van de leidingafmetingen in hogedrukgaspijpleidingen en proceslijnen van raffinaderijen, conform NACE MR0175 voor zure gasdiensten.

Energieopwekking: Het aansluiten van stoomturbines op condensaatleidingen met een kleinere diameter in thermische centrales, waarbij roestvrij staal 304 bestand is tegen oxidatie bij 550°C.

Chemische verwerking: Overgang tussen reactorinlaten/uitlaten in corrosieve omgevingen, voldoen aan cGMP-normen voor reinigbare oppervlakken in de farmaceutische productie.

Waterbehandeling: Verkleining van de diameters in waterleidingen en afvalwaterpompen met hoog debiet, met roestvrij staal 316 dat bestand is tegen chloorwater en schurende deeltjes.

Veelgestelde vragen

Vraag: Wanneer moet ik een concentrisch versus excentrisch verloopstuk gebruiken??

A:Gebruik concentrische verloopstukken voor systemen die alleen vloeistof bevatten om de stroomsymmetrie te behouden; excentrische verloopstukken zijn beter voor gas-vloeistofmengsels om luchtzakken te voorkomen.

Vraag: Kan dit verloopstuk worden gebruikt in verticale pijpleidingen??

A:Ja, concentrische verloopstukken zijn geschikt voor verticale installaties, maar zorgen voor een goede ondersteuning om spanning op de lasverbindingen te voorkomen.

Vraag: Wat is de minimale wanddikte voor schema 160 verloopstukken?

A:De wanddikte varieert per maat (1" schema 160 heeft bijvoorbeeld een wand van 3,73 mm), gedetailleerd in ASME B16.9 voor nauwkeurige drukwaarden.

Vraag: Zijn er aangepaste reduceerverhoudingen beschikbaar??

A:Ja, niet-standaard verhoudingen (bijvoorbeeld 3" tot 1,5") kunnen op bestelling worden vervaardigd, met een levertijd van doorgaans 10-15 werkdagen.
