Robuust roestvrijstalen BW-gelijk T-stuk voor industriële pijpleidingen

Overzicht

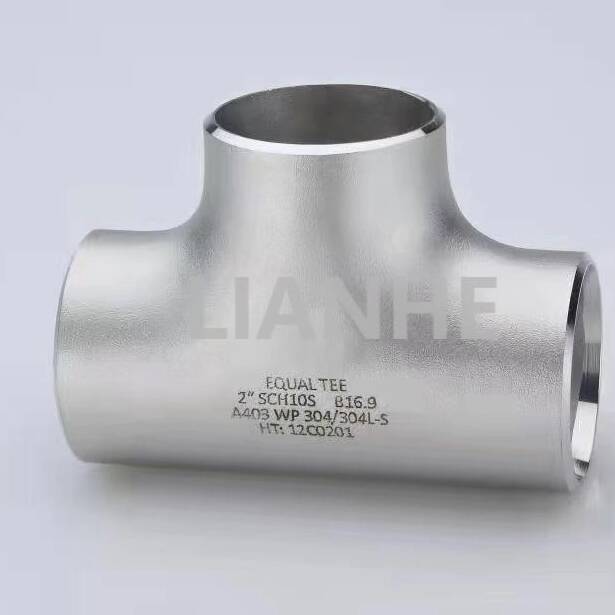

Het Heavy-Duty RVS BW (Butt-Weld) Equal T-stuk is een robuuste pijpfitting ontworpen om driewegverbindingen te creëren in industriële pijpleidingen met hoge druk en hoge temperaturen. Dit gelijke T-stuk is gemaakt van naadloos 304 of 316 roestvrij staal en heeft stomplasuiteinden en uniforme aftakkingsgroottes, waardoor een evenwichtige stroomverdeling en structurele integriteit bij veeleisende toepassingen wordt gegarandeerd.

Functies

Uniform stroomontwerp:

Gelijke aftakkingsdiameters (bijv. 4" x 4" x 4") zorgen voor een symmetrische stroomverdeling, waardoor de turbulentie met 25% wordt verminderd in vergelijking met kleinere T-stukken, ideaal voor systemen met meerdere lijnen die een gebalanceerde druk vereisen.

Een glad binnenoppervlak (Ra ≤1,6 μm) en een vertakkingshoek van 90° bevorderen laminaire stroming, waardoor drukverlies in omgevingen met hoge stroming wordt geminimaliseerd.

Premium naadloze constructie:

Geëxtrudeerd uit één stuk ASTM A312 roestvrij staal (304/316), met een minimale treksterkte van 515 MPa en vloeigrens van 250 MPa.

Gespecificeerd voor werkdrukken tot 2.500 PSI (316 roestvrij staal, schema 80) en temperaturen van -46°C tot 815°C, geschikt voor stoom-, olie- en gastoepassingen.

Naleving van precisielassen:

Stompgelaste uiteinden met een afschuining van 37,5° voldoen aan de ANSI B16.9- en ASME B31.1-normen, waardoor lassen met volledige penetratie mogelijk zijn voor Schedule 40/80-buizen in stroom- en procesleidingen.

Verkrijgbaar in de maten 1" tot 36" NPS, met aangepaste wanddiktes voor toepassingen van nucleaire kwaliteit (ASME BPVC Sectie III).

Corrosiebestendigheid:

De 316 roestvrijstalen variant met molybdeenlegering is bestand tegen putcorrosie in chloriderijke media, terwijl 304 geschikt is voor niet-corrosieve omgevingen zoals persluchtsystemen.

Sollicitatie

Ideaal voor evenwichtige stroomverdeling in industriële pijpleidingen:

Olie- en gasverwerking: Het creëren van driewegverbindingen in scheidingssystemen en warmtewisselaarnetwerken, conform NACE MR0175 voor zuurgasservice.

Energieopwekking: Distributie van stoom van headers naar turbines en hulpapparatuur in thermische centrales, waarbij roestvrij staal 304 bestand is tegen oxidatie bij 550°C.

Chemische verwerking: Verdeelde stroom in reactortoevoerleidingen en mengsystemen, waarbij 316 roestvrij staal voldoet aan de cGMP-normen voor farmaceutische productie.

Waterbehandeling: Het distribueren van water uit het hoofdleidingnet naar meerdere filtratie-eenheden in gemeentelijke installaties, waarbij chloorwater en hogedrukpieken worden verdragen.

Veelgestelde vragen

Vraag: Kunnen gelijke T-stukken worden gebruikt om de doorstroming te verminderen?

A:Nee, gelijke T-stukken zijn voor een evenwichtige stroom; gebruik reducerende T-stukken als de diameter van de tak afwijkt van de hoofdlijn.

Vraag: Wat is de aanbevolen steunafstand voor T-stukken met een grote diameter?

A:Installeer steunen binnen een buisdiameter van 1,5x van het T-stuk om de spanning op de aftakkingsverbindingen te minimaliseren, vooral bij horizontale trajecten.

Vraag: Hoe lasbederf in 304 roestvrijstalen T-stukken te voorkomen?

A:Gebruik 304L (koolstofarm) voor lastoepassingen om interkristallijne corrosie te voorkomen, of pas een warmtebehandeling na het lassen toe voor dikke delen.

Vraag: Zijn er brandwerende coatings beschikbaar??

A:Ja, er kunnen opzwellende coatings (conform ASTM E119) worden aangebracht, die een brandweerstand van 2 uur bieden voor kritische pijpleidingverbindingen.
