Hogedruk roestvrijstalen 90DEG BW LR-elleboog voor kritieke systemen

Overzicht

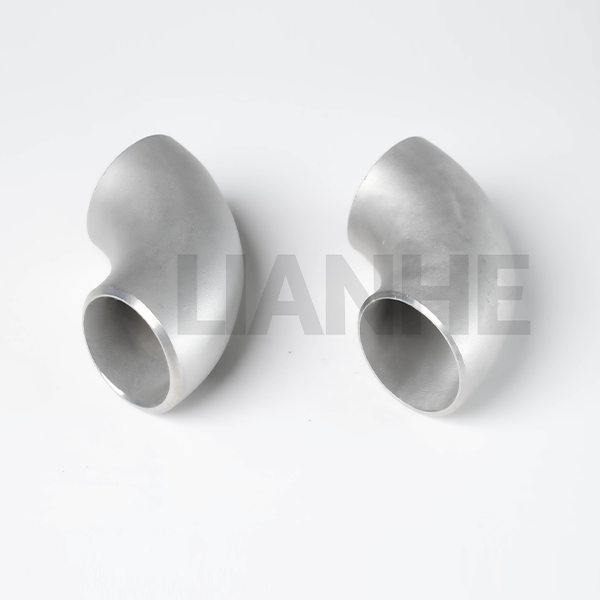

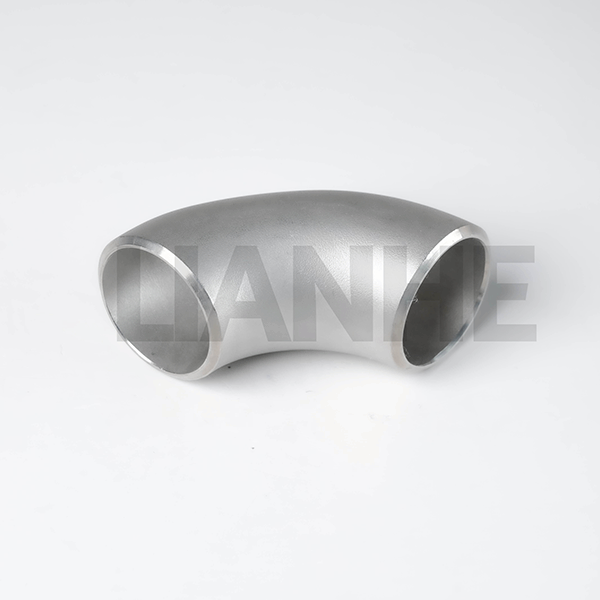

De hogedruk roestvrijstalen 90 graden BW (butt-weld) LR (lange straal) elleboog is een nauwkeurig ontworpen pijpfitting ontworpen voor hogedruk, zeer integriteitsleidingsystemen waarbij stroomefficiëntie en structurele stabiliteit voorop staan. Deze elleboog is gemaakt van naadloos 304 of 316 roestvrij staal en heeft een straal van 1,5D en stomplasuiteinden (conform ANSI B16.25), wat zorgt voor minimaal drukverlies en maximale weerstand tegen vermoeidheid bij kritische toepassingen.

Functies

Premium naadloos ontwerp:

Geëxtrudeerd uit één stuk roestvrij staal (304/316), waardoor lasnaden en zwakke punten worden geëlimineerd, met een minimale treksterkte van 515 MPa en rek ≥30%.

Stompgelaste uiteinden met precisieafschuining (37,5° ±1,5°) voor lassen met volledige penetratie, conform de ASME B31.1 (stroomleidingen) en B31.3 (procesleidingen) codes.

Flow- en stress-engineering:

De hartlijnradius van 1,5D (compatibel met ANSI B16.9) vermindert de stromingsweerstand met 20% in vergelijking met standaardellebogen, met een hydrogevormd binnenoppervlak (Ra ≤1,6μm) voor laminaire stroming.

Versterkte hiel- en teensecties (1,2x wanddikte) zijn bestand tegen thermische uitzettingskrachten en trillingen, cruciaal voor pomp- en compressorverbindingen in raffinaderijen.

Extreme omgevingsprestaties:

316 roestvrijstalen variant met 2% molybdeen is bestand tegen putcorrosie in chloriderijke omgevingen (bijvoorbeeld zeewater, pekel), met een gepassiveerd oppervlak dat de corrosiesnelheid met 40% vermindert.

Gespecificeerd voor drukken tot 2.500 PSI (schema 80, 316 roestvrij staal) en temperaturen van -196°C (LNG) tot 650°C (stoom), met optionele warmtebehandeling voor kruipweerstand bij hoge temperaturen.

Kwaliteitsborging:

100% radiografische tests (RT) voor lassen (waar van toepassing) en maatcontroles via 3D-laserscanning, waardoor naleving van ISO 9001:2015 en klantspecifieke specificaties wordt gegarandeerd.

Sollicitatie

Ideaal voor bedrijfskritische industriële en infrastructuurprojecten:

Olie- en gastransmissie: Hogedrukgaspijpleidingen en raffinaderijproceslijnen, met roestvrij staal 316 dat voldoet aan NACE MR0175 voor zuurgasdiensten.

Kernenergie: Secundaire koelmiddelleidingen in kernreactoren, conform ASME BPVC Sectie III (Klasse 2/3) voor veiligheidsgerelateerde componenten.

Brandstofsystemen voor de lucht- en ruimtevaart: Zeer zuivere brandstofleidingen in grondafhandelingsapparatuur van vliegtuigen, met roestvrij staal 304 dat voldoet aan SAE AS4059 voor lucht- en ruimtevaartfittingen.

Mariene voortstuwing: Motorkoelleidingen in grote schepen, met roestvrij staal 316 dat al meer dan 20 jaar cavitatie-erosie en zoutwatercorrosie doorstaat.

Veelgestelde vragen

Vraag: Wat is de minimale buigradius voor deze elleboog?

A:Het ontwerp met lange straal (LR) heeft een buigradius van 1,5x de buisdiameter (bijvoorbeeld 152 mm voor 4" NPS), waardoor wordt voldaan aan ANSI B16.9 voor standaard LR-ellebogen.

Vraag: Kunnen deze ellebogen koudgevormd worden voor aangepaste hoeken??

A:Nee, koudvervormen kan de materiaalintegriteit in gevaar brengen. Aangepaste hoeken (bijvoorbeeld 60°, 30°) zijn beschikbaar via warmvormprocessen voor specifieke projecten.

Vraag: Hoe te inspecteren op interne corrosie bij langdurig gebruik?

A:Voer jaarlijks ultrasone diktetests (UT) uit om het dunner worden van de muren te controleren, vooral in gebieden die zijn blootgesteld aan schurende media of corrosieve vloeistoffen.

Vraag: Zijn er niet-magnetische opties voor gevoelige toepassingen??

A:Ja, 316L roestvrij staal biedt een lage magnetische permeabiliteit (≤2,0 μH/m), geschikt voor MRI-faciliteiten en cryogene magneetsystemen.
