Roestvrijstalen stuiklas-excentrisch verloopstuk voor leidingsystemen met gemengde media

Overzicht

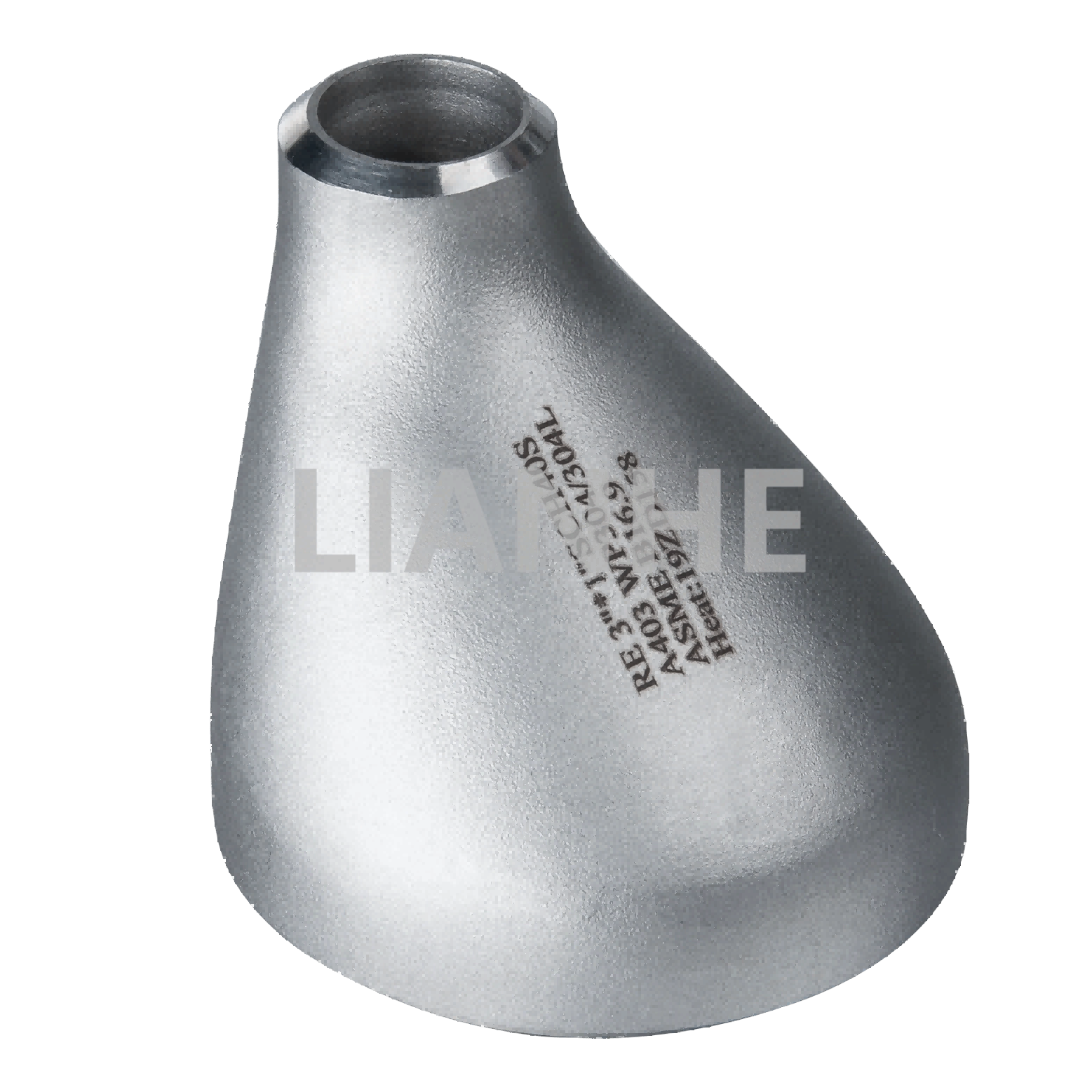

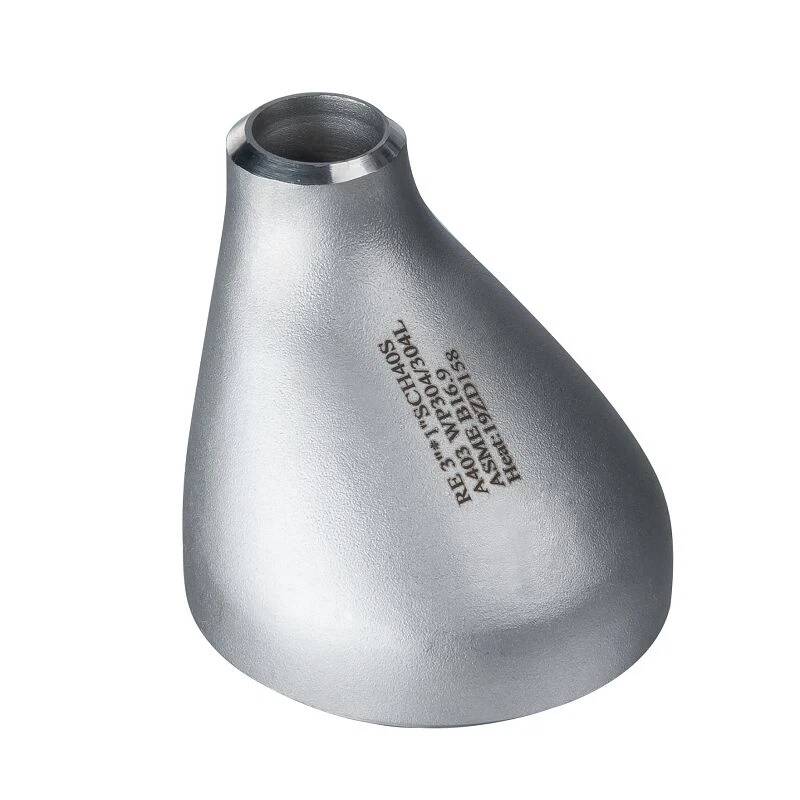

De hoogwaardige roestvrijstalen BW (Butt-Weld) excentrische verloopstuk is een gespecialiseerde pijpfitting ontworpen om leidingen van verschillende diameters aan te sluiten in systemen die gas-vloeistofmengsels vervoeren, waardoor luchtaccumulatie en drukverlies worden geminimaliseerd. Dit verloopstuk is gemaakt van naadloos 304 of 316 roestvrij staal en heeft een excentrisch ontwerp (offset middenlijn) en stomplasuiteinden, waardoor het ideaal is voor horizontale pijpleidingen waar vloeistofretentie van cruciaal belang is.

Functies

Excentrieke ontwerpvoordelen:

De asymmetrische vorm (platte bovenkant, gebogen onderkant) voorkomt gasophoping in horizontale lijnen, waardoor de slugstroom wordt verminderd en de stromingsstabiliteit in tweefasige systemen wordt verbeterd.

Een gladde overgangsradius (1,5x buisdiameter) zorgt voor een laminaire stroming, met een drukverlies dat 15% lager is dan bij standaard concentrische verloopstukken in door gas gedomineerde stromingen.

Robuuste materiaalconstructie:

ASTM A312 roestvrij staal (304/316) met oplossingsgloeien voor uniforme microstructuur, bestand tegen spanningscorrosie in omgevingen met hoge pH en chloride.

Gespecificeerd voor werkdrukken tot 2.000 PSI (316 roestvrij staal, schema 80) en temperaturen van -196°C (LNG) tot 650°C (stoom).

Precisie lasuiteinden:

Stompgelaste uiteinden voldoen aan ANSI B16.25, waardoor lassen met volledige penetratie mogelijk zijn voor pijpen van het schema 40/80, met optionele radiografische tests (RT) voor kritische toepassingen.

Verkrijgbaar in de maten 2" tot 36" NPS, met gebruikelijke reduceerverhoudingen (bijv. 10" tot 8", 6" tot 4") en aangepaste formaten op aanvraag.

Corrosie- en slijtvastheid:

De roestvrijstalen variant 316 met molybdeenlegering is bestand tegen putvorming in zeewater en zure media, terwijl 304 ideaal is voor algemeen industrieel gebruik.

Sollicitatie

Perfect voor tweefasige stroming en horizontale pijpleidingsystemen:

Olie en gas stroomopwaarts: Het verkleinen van de diameters in stroomleidingen en afscheiders van putmonden, waardoor gasophoping in horizontale runs wordt voorkomen om een ​​efficiënte productie te behouden.

HVAC-systemen: Aansluiten van gekoeldwaterleidingen met een grote diameter op kleinere spiraalleidingen in commerciële gebouwen, met een excentrisch ontwerp dat de vorming van luchtbellen minimaliseert.

Chemische verwerking: Overgang tussen de uitlaten van destillatiekolommen en overdrachtspijpen in raffinaderijen, waardoor een soepele stroom van damp-vloeistofmengsels wordt gegarandeerd.

Maritieme techniek: Verkleining van de afmetingen van lens- en ballastwaterleidingen op schepen, waarbij roestvrij staal 316 bestand is tegen zoutwatercorrosie en dynamische belasting.

Veelgestelde vragen

Vraag: Hoe voorkomt het excentrische ontwerp gasophoping??

A:Dankzij het vlakke bovenoppervlak kan gas langs het bovenste deel van de buis stromen, terwijl vloeistof onderaan blijft, waardoor de slugstroom in horizontale installaties wordt verminderd.

Vraag: Kan dit verloopstuk worden gebruikt in verticale pijpleidingen??

A:Hoewel het voornamelijk bedoeld is voor horizontaal gebruik, kan het ook verticaal worden geïnstalleerd, hoewel concentrische verloopstukken geschikter zijn voor verticale toepassingen.

Vraag: Wat is de aanbevolen lasvoorbereiding voor dikwandige verloopstukken?

A:Gebruik een J-groef of U-groef voor wanden >12 mm om volledige penetratie te garanderen, volgens de lasrichtlijnen van ASME BPVC Sectie IX.

Vraag: Zijn er niet-magnetische opties voor gevoelige toepassingen??

A:Ja, 316L roestvrij staal heeft een lage magnetische permeabiliteit en is geschikt voor gebruik in de buurt van magnetische scheiders en MRI-apparatuur.
