Hoogwaardig roestvrij staal BW 90DEG SR-elleboog voor compacte systemen

Overzicht

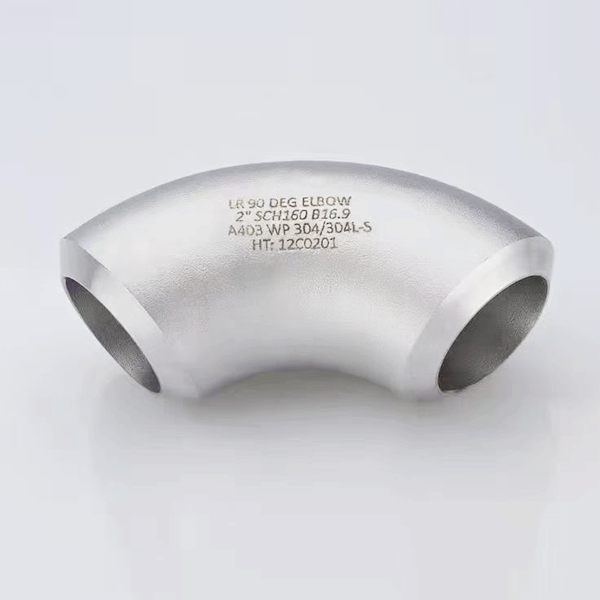

De zeer sterke roestvrijstalen BW (Butt-Weld) 90-graden SR (korte straal) elleboog is een ruimtebesparende pijpfitting ontworpen voor compacte industriële leidingsystemen waarbij minimale installatieruimte van cruciaal belang is. Deze elleboog is gemaakt van roestvrij staal 304 of 316 en heeft een straal van 1,0D en stomplasuiteinden (conform ANSI B16.25), waardoor de structurele integriteit in evenwicht wordt gebracht met maatefficiëntie in krappe lay-outs.

Functies

Ruimtebesparend ontwerp:

De buigradius met een korte straal (1,0D) (bijv. 102 mm voor 4" NPS) vermindert de installatielengte met 30% in vergelijking met LR-ellebogen, ideaal voor drukke machinekamers en offshore-platforms.

Stomplasuiteinden met precisieafschuining (37,5°) voor lassen met volledige penetratie, conform ASME B16.9 en geschikt voor zowel handmatige als geautomatiseerde lasprocessen.

Hoogwaardige materialen:

304 roestvrij staal (ASTM A312) voor algemeen industrieel gebruik; 316 roestvrij staal (ASTM A316) voor corrosieve omgevingen, met een minimale vloeigrens van 205 MPa.

Warmtebehandeld (oplossingsgegloeid) voor een uniforme microstructuur, waardoor de weerstand tegen spanningscorrosie bij toepassingen met een hoge pH wordt verbeterd.

Druk- en temperatuurwaarden:

Gespecificeerd voor werkdrukken tot 2.000 PSI (schema 80, 316 roestvrij staal) en temperaturen van -46°C tot 650°C, geschikt voor stoom-, olie- en gassystemen.

De versterkte wanddikte bij de bocht (1,1x standaard) compenseert de verhoogde spanning bij ontwerpen met een korte straal, waardoor betrouwbaarheid op lange termijn wordt gegarandeerd.

Kwaliteit en naleving:

100% visuele en dimensionale inspectie, met optionele hydrostatische tests (1,5x MAWP) en magnetische deeltjesinspectie (MPI) voor kritische toepassingen.

Verkrijgbaar in de maten 1" tot 12" NPS, met aangepaste coatings (bijv. epoxy, PTFE) voor verbeterde corrosiebescherming in maritieme omgevingen.

Sollicitatie

Ideaal voor industriële en commerciële systemen met beperkte ruimte:

Olie en gas offshore: Compacte leidingen in platformmodules en onderzeese spruitstukken, met roestvrij staal 316 dat bestand is tegen H2S- en zeewatercorrosie.

Turbines van elektriciteitscentrales: Stoomleidingen in gasturbinebehuizingen, waar beperkte ruimte krappe bochten vereist zonder dat dit ten koste gaat van de drukwaarden.

Industriële machines: Hydraulische en smeerleidingen in persen en spuitgietmachines, met een ontwerp met een korte straal, waardoor de nabijheid van bewegende delen mogelijk is.

Commerciële gebouwen: HVAC-condensaatleidingen in holle plafonds en stijgschachten, waardoor er minder ruimte nodig is in constructies met meerdere verdiepingen.

Veelgestelde vragen

Vraag: Is de SR-elleboog geschikt voor toepassingen met hoog debiet?

A:Hoewel SR-ellebogen de turbulentie vergroten in vergelijking met LR-ellebogen, zijn ze geschikt voor gematigde stroomsnelheden; gebruik LR-ellebogen voor systemen met hoge snelheid (Reynoldsgetal> 40.000).

Vraag: Kunnen deze ellebogen worden gebruikt in seismische zones?

A:Ja, maar raadpleeg een bouwkundig ingenieur voor aanvullende vereisten voor versteviging, aangezien ellebogen met een korte straal een grotere spanning kunnen ondervinden tijdens seismische gebeurtenissen.

Vraag: Wat is de minimaal aanbevolen buissteunafstand voor SR-ellebogen?

A:De afstand tussen de ellebogen moet 50% bedragen van de aanbevolen LR-elleboogafstand om doorzakken en spanning op de bocht te minimaliseren, vooral bij horizontale runs.

Vraag: Zijn er brandwerende coatings beschikbaar??

A:Ja, er kunnen opzwellende brandwerende coatings (conform ASTM E119) worden aangebracht, die een brandweerstand van 2 uur bieden voor kritieke pijpleidingverbindingen.
