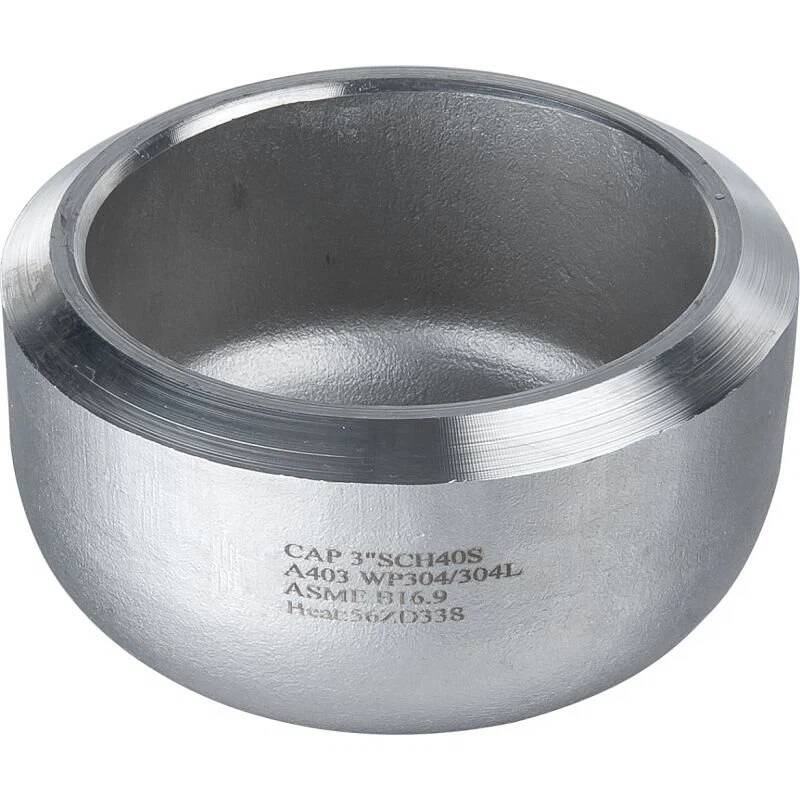

Corrosiebestendige roestvrijstalen BW-dop voor het afdichten van buisuiteinden

Overzicht

De corrosiebestendige roestvrijstalen BW (Butt-Weld) dop is een duurzame pijpfitting ontworpen om de uiteinden van stomplaspijpleidingen permanent af te dichten in zware, corrosieve omgevingen. Deze dop is gemaakt van roestvrij staal 304 of 316 en heeft een naadloos ontwerp en stomplasuiteinden (conform ANSI B16.25), waardoor lekvrije prestaties en structurele integriteit in hogedruksystemen worden gegarandeerd.

Functies

Premium materiaal en ontwerp:

Naadloos roestvrij staal (304/316) met een koepelvormige vorm (elliptisch of schotelvormig) om de druk gelijkmatig te verdelen, geschikt voor werkdrukken tot 3.000 PSI (roestvrij staal 316, schema 160).

Stomplasuiteinden met afgeschuinde randen (37,5°) voor lassen met volledige penetratie, conform ASME B16.9 en geschikt voor kritische pijpleidingafsluiting.

Milieubestendigheid:

De 316 roestvrijstalen variant met 3,5% molybdeen is bestand tegen putjes in zeewater, chloriden en sulfiden, en een gepassiveerd oppervlak verlengt de levensduur met 50% in maritieme omgevingen.

Temperatuurbereik: -250°C tot 800°C, geschikt voor cryogene LNG-terminals en uitlaatleidingen van ovens met hoge temperaturen.

Installatie en naleving:

Verkrijgbaar in de maten 1" tot 48" NPS, met wanddiktes die overeenkomen met pijpleidingschema's (40/80/160), waardoor compatibiliteit met ASME B31.3 procesleidingcodes wordt gegarandeerd.

Optionele warmtebehandeling (spanningsverlichting) voor dikwandige kappen om door lassen veroorzaakte spanningen bij toepassingen met hoge temperaturen te elimineren.

Kwaliteitscontrole:

100% hydrostatische tests (1,5x MAWP) en dimensionale inspectie, met materiaalcertificaten (MTC) voor traceerbaarheid in gereguleerde industrieën.

Sollicitatie

Perfect voor permanente afdichting van buisuiteinden in extreme omgevingen:

Olie en gas offshore: Afdichten van verlaten putmonden en eindpunten van onderzeese pijpleidingen, met roestvrij staal 316 dat voldoet aan NACE MR0175 voor zure gasomgevingen.

Chemische fabrieken: Afsluiten van corrosieve vloeistofleidingen in opslagtanks en reactievaten, in overeenstemming met de OSHA-normen voor het insluiten van gevaarlijke stoffen.

Energieopwekking: Afdichten van de eindpunten van stoompijpleidingen in turbine-bypasssystemen, waarbij roestvrij staal 304 gedurende meer dan 10 jaar weerstand biedt tegen oxidatie bij 550°C.

Maritieme techniek: Afdichting van rompdoorvoeringen en ballasttankuitlaten, met 316 roestvrij staal dat constante onderdompeling in zout water verdraagt.

Veelgestelde vragen

Vraag: Wat is het verschil tussen een dop en een blinde flens?

A:Een dop wordt rechtstreeks op het buisuiteinde gelast, terwijl een blinde flens wordt vastgeschroefd en herbruikbaar is. De doppen zijn permanent, de flenzen zijn verwijderbaar.

Vraag: Kan de dop worden gebruikt voor tijdelijke sluiting van pijpleidingen??

A:Ja, maar voor langdurig gebruik wordt permanent lassen aanbevolen; overweeg voor tijdelijke afsluiting een blinde flens of las-olet met een verwijderbare plug.

Vraag: Hoe zorg ik voor een goede laspenetratie bij dikwandige kappen??

A:Gebruik GTAW (TIG) bij meervoudig lassen, waarbij u ervoor zorgt dat bij elke doorgang 100% penetratie wordt bereikt, zoals geverifieerd door radiografische tests (RT).

Vraag: Zijn er brandveilige ontwerpen voor doppen in brandbare omgevingen??

A:Ja, doppen kunnen worden ontworpen met brandveilige materialen (bijvoorbeeld grafietpakkingen voor flenzen), hoewel de doppen zelf stevig zijn en geen pakkingen nodig hebben.
