Hogedruk roestvrijstalen BW-kruis voor industriële pijpleidingen

Overzicht

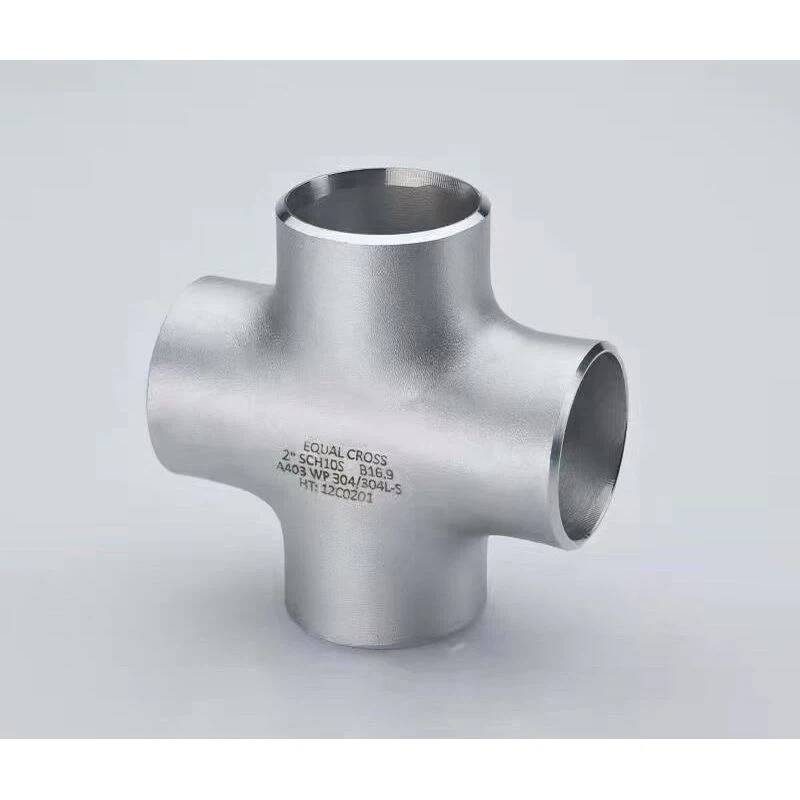

De hogedruk roestvrijstalen BW (Butt-Weld) Cross is een robuuste pijpfitting ontworpen om vierwegverbindingen te creëren in industriële pijpleidingen met hoge druk en hoge temperaturen. Dit kruis is gemaakt van naadloos 304 of 316 roestvrij staal en heeft stomplasuiteinden (conform ANSI B16.25) en een versterkt ontwerp, waardoor structurele integriteit en lekvrije prestaties in kritische toepassingen worden gegarandeerd.

Functies

Zware constructie:

Naadloze roestvrijstalen behuizing (304/316) met gelijke of kleinere aftakkingsgroottes, geschikt voor werkdrukken tot 2.500 PSI (schema 80, 316 roestvrij staal) en temperaturen van -46°C tot 815°C.

Het versterkte middengedeelte (1,5x wanddikte) is bestand tegen drukbelastingen in meerdere richtingen, waardoor de spanningsconcentratie op de aftakkingsverbindingen wordt verminderd.

Precisie lasuiteinden:

Stomplasuiteinden met afgeschuinde randen (37,5° ±1°) voor lassen met volledige penetratie, conform ASME B16.9 en geschikt voor zowel automatische als handmatige lasprocessen.

Verkrijgbaar in gelijke dwarsdoorsnede (alle vertakkingen dezelfde maat) en reducerende dwarsdoorsnede (aftakkingsgroottes verschillen één nominale maat), wat veelzijdigheid biedt in het ontwerp van pijpleidingen.

Flow- en stressoptimalisatie:

Gladde interne overgangen (radius ≥1,0x buiswanddikte) minimaliseren turbulentie en drukverlies, met een hydrogevormd intern oppervlak (Ra ≤1,6μm) voor laminaire stroming in systemen met meerdere aftakkingen.

316 roestvrijstalen variant met molybdeengehalte is bestand tegen putvorming in chloriderijke media, ideaal voor zeewater- en pekeldistributiesystemen.

Kwaliteitsborging:

100% radiografische testen (RT) voor lassen in kritische toepassingen, met dimensionale controles via 3D-scannen om de uitlijningsnauwkeurigheid te garanderen (±0,5 mm voor 12" NPS).

Voldoet aan ISO 9001:2015 en klantspecifieke specificaties (bijv. Shell MESC SPE 77/300 voor olie- en gasprojecten).

Sollicitatie

Ideaal voor complexe industriële pijpleidingnetwerken:

Olie- en gasraffinaderijen: Multi-filiaalverbindingen in proceseenheden, fakkelsystemen en warmtewisselaarnetwerken, waarbij roestvrij staal 316 voldoet aan NACE MR0175 voor zure service.

Energieopwekking: Vierwegaansluitingen in stoomcollectorsystemen en condensaatretourleidingen, bestand tegen cyclische thermische belastingen in gecombineerde cyclusinstallaties.

Chemische verwerking: Het verdelen van grondstoffen in batchreactoren en destillatiekolommen, met een gelijk kruisontwerp dat een evenwichtige stroomverdeling mogelijk maakt.

Waterbehandeling: Multi-outlet-aansluitingen in filtratieskids en omgekeerde osmose-installaties, met kleinere kruismogelijkheden voor maatovergangen in compacte lay-outs.

Veelgestelde vragen

Vraag: Wat is de maximaal toegestane druk voor een reducerend kruis?

A:De drukwaarde wordt bepaald door de kleinste takgrootte; raadpleeg de datasheet voor specifieke maat-drukcombinaties.

Vraag: Kan het kruis worden gebruikt in seismische zones?

A:Ja, maar zorg voor extra versteviging op de kruispunten om zijdelingse krachten te absorberen, omdat fittingen met meerdere takken gevoeliger zijn voor trillingsmoeheid.

Vraag: Hoe te inspecteren op lasfouten in het kruis?

A:Gebruik ultrasoon testen (UT) of magnetische deeltjesinspectie (MPI) om oppervlakte-/ondergrondse gebreken te detecteren, vooral bij aftakkings-naar-hoofdverbindingen.

Vraag: Zijn er niet-magnetische versies beschikbaar voor gevoelige toepassingen??

A:Ja, 316L roestvrij staal heeft een lage magnetische permeabiliteit en is geschikt voor gebruik in de buurt van magnetische scheiders en MRI-apparatuur.
